Устройство для крепления подвижного рабочего органа дробилки

Устройство для крепления подвижного рабочего органа дробилки

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к устройствам крепления сферического подпятника рабочего органа дробилки для измельчения зерновых компонентов. Цель изобретения - повышение эксплуатационной надежности. Устройство для крепления подвижного рабочего органа дробилки содержит сферический подпятник 1, установленный и закрепленный в опорной чаше 4 посредством соответственно посадочной поверхности 2, крепежных элементов и клиновидных сухарей 5. Сухари 5 размещены в пазах 6, 7 и 8, 9, выполненных диаметрально соответственно в посадочных поверхностях подпятника 1 и опорной чаши 4. Крепежные элементы размещены в установочных гнездах, выполненных в сухарях 1 и опорных чашах 4 При работе дробилки возникает крутящий момент , усилие которого воспринимают сухари 5, предохраняя крепежные элементы от среза, что увеличивает долговечность подпятника 1. 3 ил. сл С

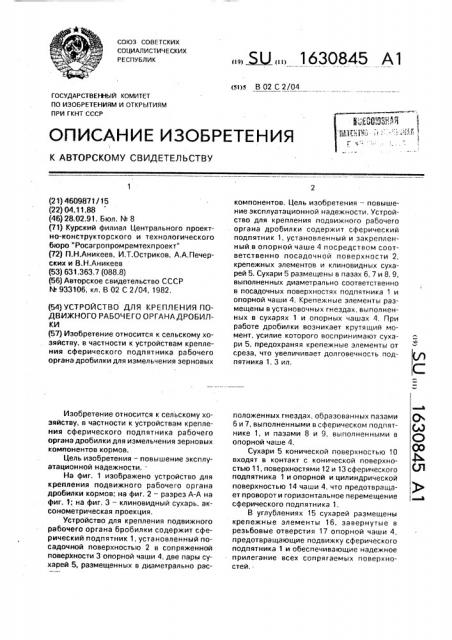

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)s В 02 С 2/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, фД

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4609871! 15 (22) 04.11.88 (46) 28.02.91. Бюл, ¹ 8 (71) Курский филиал Центрального проектно-конструкторского и технологического бюро "Росагропромремтехп роект" (72) П.Н.Аникеев, И.Т.Остриков, А,А.Печерских и В.Н.Аникеев (53) 631.363,7 (088.8) (56) Авторское свидетельство СССР № 933106, кл. В 02 С 2/04, 1982, (54) УСТРОЙСТВО ДЛЯ КPЕПЛЕНИЯ ПОДВИЖНОГО РАБОЧЕГО ОРГАНАДРОБИЛКИ

{57) Изобретение относится к сельскому хозяйству, в частности к устройствам крепления сферического подпятника рабочего органа дробилки для измельчения зерновых

Изобретение относится к сельскому хозяйству, в частности к устройствам крепления сферического подпятника рабочего органа дробилки для измельчения зерновых компонентов кормов.

Цель изобретения — повышение эксплуатационной надежности..

На фиг. 1 изображено устройство для крепления подвижного рабочего органа дробилки кормов; на фиг. 2 — разрез А-А на фиг. 1; на фиг, 3 — клиновидный сухарь, аксонометрическая проекция.

Устройство для крепления подвижного рабочего органа бробилки содержит сферический подпятник 1, установленный посадочной поверхностью 2 в сопряженной поверхности 3 опорной чаши 4, две пары сухарей 5, размещенных в диаметрально рас„„ Ц,„, 1630845 А1 компонентов. Цель изобретения — повышение эксплуатационной надежности. Устройство для крепления подвижного рабочего органа дробилки содержит сферический подпятник 1, установленный и закрепленный в опорной чаше 4 посредством соответственно посадочной поверхности 2, крепежных элементов и клиновидных сухарей 5. Сухари 5 размещены в пазах 6, 7 и 8, 9, выполненных диаметрально соответственно в посадочных поверхностях подпятника 1 и опорной чаши 4. Крепежные элементы размещены в установочных гнездах, выполненных в сухарях 1 и опорных чашах 4, При работе дробилки возникает крутящий момент, усилие которого воспринимают сухари 5, предохраняя крепежные элементы от среза, что увеличивает долговечность подпятника 1. 3 ил. положенных гнездах, образованных пазами б и 7, выполненными в сферическом подпятнике 1, и пазами 8 и 9, выполненными в опорной чаше 4.

Сухари 5 конической поверхностью 10 входят в контакт с конической поверхностью 11, поверхностями 12 и 13 сферического подпятника 1 и опорной и цилиндрической поверхностью 14 чаши 4, что предотвращает проворот и горизонтальное перемещение сферического подпятника 1.

В углублениях 15 сухарей размещены крепежные элементы 16, завернутые в резьбовые отверстия 17 опорной чаши 4, предотвращающие подвижку сферического подпятника 1 и обеспечивающие надежное прилегание всех сопрягаемых поверхностей.1630845

Риг. 2

Устройство работает следующим образом, Сферический подпятник 1 цилиндрической посадочной поверхностью 2 вводят в сопрягаемую цилиндрическую посадочную поверхность 3 опорной чаши 4, совмещая пазы, в которые затем помещают сухари 5, и устанавливают в углубления 15 сухарей крепежные элементы 16.

Заворачивая крепежные элементы 16 в резьбовые отверстия 17 опорной чаши 4, перемещают в вертикальной плоскости сухари 5, обеспечивая прижатие конических поверхностей 10 и 11 сухарей сферического подпятника 1, При работе дробилки возникает крутящий момент, усилие от которого воспринимают сухари 5, предохраняя крепежные элементы 16 от среза, что увеличивает долговечность сферического подпятника. Размещение места крепления подпятника к опорной чаше вне рабочей поверхности поЮ зволяет увеличить жесткость и долговечность крепежного узла, облегчает сборку и разборку, что повышает эксплуатационную надежность устройства.

Формула изобретения

Устройство для крепления подвижного рабочего органа дробилки, содержащее

10 сферический подпятник, установленный и закрепленный в опорной чаше посредством соответственно посадочной поверхности и крепежных элементов, размещенных в установочных гнездах, о т л и ч а ю щ е е с я

15 тем, что, с целью повышения эксплуатационной надежности, оно снабжено клиновидными сухарями, размещенными в пазах, выполненных диаметрально в посадочных поверхностях подпятника и опорной чаши, а

20 установочные гнезда для крепежных элементов выполнены в клиновидных сухарях и опорной чаше, 1630845

Составитель В. Федоренко

Редактор Л. Веселовская Техред M.Moðãåíòàë Корректор M. Пожо

Заказ 512 Тираж 375 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35; Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
