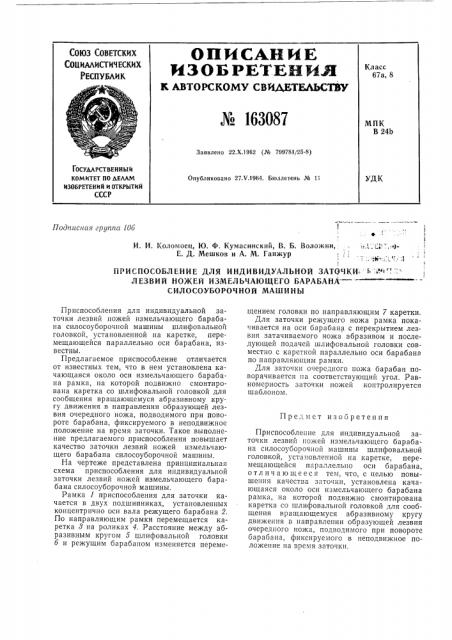

ОПИСАН ИЕ

ИЗОБРЕТЕНИИ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 163087

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Класс

67а, 8

МПК

В 24Ь

Заявлено 22.Х.1962 (№ 799781/25-8) ГОСУДАРСТВЕННЫИ

КОМИТЕТ nO AEAAM

ИЗОБРЕТЕНИЯ И ОТКРЫТИИ

СССР

Опубликовано 27.V.1964. Бюллетень № 11

Подписггая группа 106

И. И, Коломоец, Ю. Ф. Кумасинский, В. Б. Воложин, Е. Д. Мешков и А. М. Ганжур

ПРИСПОСОБЛЕНИЕ ДЛЯ ИНДИВИДУАЛЬНОЙ ЗАТОЧКИ; Ь;и;

ЛЕЗВИЙ НО)КЕЙ ИЗМЕЛЬЧАЮЩЕГО БАРАБАНА

СИЛОСОУБОРОЧНОЙ МА1БИНЬ1

Предмет изобретения

Приспособления для индивидуальной заточки лезвий ножей пзмельчающего барабана силосоуборочной машины шлифовальной головкой, установленной на каретке, перемещающейся параллельно оси барабана, известны.

Предлагаемое приспособление отличается от известных тем, что в нем установлена качающаяся около оси измельчающего барабана рамка, на которой подвижно смонтирована каретка со шлифовальной головкой для сообщения вращающемуся абразивному кругу движения в направлении образующей лезвия очередного ножа, подводимого при повороте барабана, фиксируемого в неподвижное положение на время заточки. Такое выполнение предлагаемого приспособления повышает качество заточки лезвий ножей измельчающего барабана силосоуборочной машины.

На чертеже представлена принципиальная схема приспособления для индивидуальной заточки лезвий ножей измельчающего барабана силосоуборочной машины.

Рамка 1 приспособления для заточки качается в двух подшипниках, установленных концентрично оси вала режущего барабана 2.

По направляющим рамки перемещается каретка 8 на роликах 4. Расстояние между абразивным кругом 5 шлифовальной головки б и режущим барабаном изменяется перемещением головки по направляющим 7 каретки.

Для заточки режущего ножа рамка покачивается на оси барабана с перекрытием лезвия затачиваемого ножа абразивом и последующей подачей шлифовальной головки совместно с кареткой параллельно оси барабана по направляющим рамки.

Для заточки очередного ножа барабан поворачивается на соответствующий угол. Равномерность заточки ножей контролируется шаблоном.

Приспособление для индивидуальной заточки лезвий ножей измельчающего барабана силосоуборочной машины шлпфовальной головкой, установленной на каретке, перемещающейся параллельно осн барабана, отличающееся тем, что, с целью повышения качества заточки, установлена качающаяся около оси измельчающего барабана рамка, на которой подвижно смонтирована каретка со шлифовальной головкой для сообщения вращающемуся абразивному кругу движения в направлении образующей лезвия очередного ножа, подводимого при повороте барабана, фиксируемого в неподвижное положение на время заточки. № 1631!87
