Состав для защиты древесины от растрескивания

Состав для защиты древесины от растрескивания

Иллюстрации

Показать все

Реферат

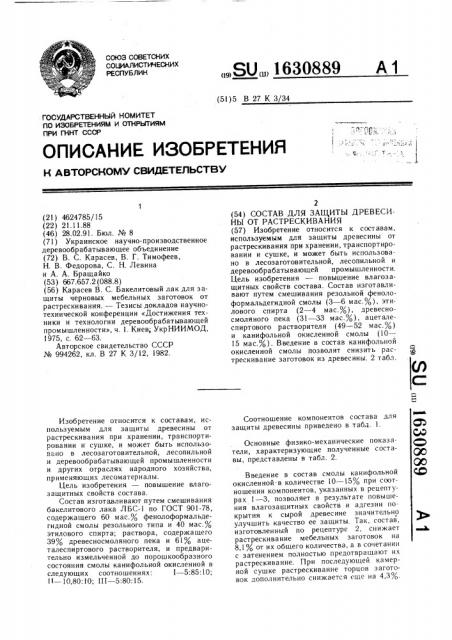

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4624785/15 (22) 21.11.88 (46) 28.02.91. Бюл. № 8 (71) Украинское научно-производственное деревообрабатывающее объединение (72) В. С. Карасев, В. Г. Тимофеев, Н. В. Федорова, С. Н. Левина и А. А. Бращайко (53) 667.657.2 (088.8) (56) Карасев В. С. Бакелитовый лак для защиты черновых мебельных заготовок от растрескивания. — Тезисы докладов научнотехнической конференции «Достижения техники и технологии деревообрабатывающей промышленности», ч. 1. Киев; УкрНИИМОД, ! 975, с. 62 — 63.

Авторское свидетельство СССР № 994262, кл. В 27 К 3/12, 1982.

Изобретение относится к составам, используемым для защиты древесины от растрескивания при хранении, транспортировании и сушке, и может быть использовано в лесозаготовительной, лесопильной и деревообрабатывающей промышленности и других отраслях народного хозяйства, применяющих лесоматериалы.

Цель изобретения — повышение влагозащитных свойств состава.

Состав изготавливают путем смешивания бакелитового лака ЛБС-1 по ГОСТ 901-78, содержащего 60 мас.% фенолоформальдегидной смолы резольного типа и 40 мас.% этилового спирта; раствора, содержащего

39% древесносмоляного пека и 61% ацеталеспиртового растворителя, и предварительно измельченной до порошкообразного состояния смолы канифольной окисленной в следующих соотношениях: I — 5:85:10; !

1 — 10,80:10; I I I — 5:80:15.

„„SU... 1630889 (51)5 В 27 К 3 34

2 (54) СОСТАВ ДЛЯ ЗАЩИТЫ ДРЕВЕСИНЫ ОТ РАСТРЕСКИВАНИЯ (57) Изобретение относится к составам, используемым для защиты древесины от растрескивания при хранении, транспортировании и сушке, и может быть использовано в лесозаготовительной, лесопильной и деревообрабатывающей промышленности.

Цель изобретения — повышение влагозащитных свойств состава. Состав изготавливают путем смешивания резальной фенолоформальдегидной смолы (3 — 6 мас.%), этилового спирта (2 — 4 мас.%), древесносмоляного пека (31 — 33 мас.%), ацеталеспиртового растворителя (49 — 52 мас.%) и канифольной окисленной смолы (10—

15 мас.%). Введение в состав канифольной окисленной смолы позволит снизить растрескивание заготовок из древесины. 2 табл.

Соотношение компонентов состава для защиты древесины приведено в табл. 1.

Основные физико-механические показатели, характеризующие полученные составы, представлены в табл. 2.

Введение в состав смолы канифольной окисленной в количестве 10 — !5% при соотношении компонентов, указанных в рецептурах 1 — 3, позволяет в результате повышения влагозащитных свойств и адгезии покрытия к сырой древесине значительно улучшить качество ее защиты. Так, состав, изготовленный по рецептуре 2, снижает растрескивание мебельных заготовок на

8,1% от их общего количества, а в сочетании с затенением полностью предотвращают их растрескивание. При последующей камерной сушке растрескивание торцов заготовок дополнительно снижается еще на 4,3%.

1б30889 з

Уменьшение в рецептурах бакелитового лака приводит к снижению содержания свободного фенола и, соответственно, вредности состава для работающих. Введение в состав менее 10У смолы канифольной окисленной о о не улучшает качество защиты, более 15, — практически неосуществимо.

Формула изобретения

Состав для защиты древесины от растрескивания, включающий резольную фенолоформальдегидную смолу, этиловый спирт, Таблица 1

Компонент

Соотношение компонентов состава, мас.Х

) 2

31

49

10

Таблица 2

Показатели

Рецептуры полученных составов

1 ( 1

Вязкость по ВЗ-246, при диаметре сопла

4 мм

Массовая доля нелетучих веществ, X 46

Массовая доля свободного аенола, 7.

47

0,5

1,0

0 5

Составитель В. Суханов

Техред А. Кравчук Корректор Л. Пата и

Тираж 330 Подписное

Редактор А. Ревин

Заказ 514

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Фен олоаормальдегидная смола резольного типа

Этиловый спирт ,Цревесносмоляной

/ пек

Ацеталеспиртовой растворитель

Смола кани@ольная окисленная древесносмоляной пек, ацеталеспиртовый растворитель, отличающийся тем, что, с целью повышения его влагозащитных свойств, состав дополнительно содержит канифольную окисленную смолу при следующем содержании компонентов, мас.%:

Резольная фенолоформальдегидная смола 3 — 6

Этиловый спирт 2 — 4

Древесносмоляной пек 31 — 33

Ацеталеспиртовый растворитель 09 — 52

Канифольная окисленная смола 10 — 15
