Реферат

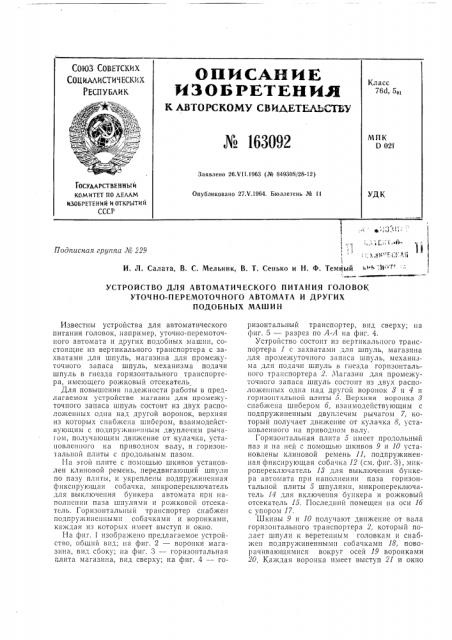

Со@3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

1 ЕСПУ ЬЛИ К

ОПИСАНИЕ

aaosРЕ енИ„@

К АлтОрскОМ СвньвтКЛЬСтж № 163092

Класс

764, 5вт

МПК

D 021

Заявлено 26.VII.1963 (№ 849308/28-12) ГОСУААРСТВЕННЫИ

КОМИТЕТ ПО ЛЕЛАМ

ИЗОБ РЕТЕ Н И Й И ОТКРЫТИ Й

СССР

УДК

Опубликовано 27.V 1964. Бюллетень № 11 ь,3 1 I

1

l

Подписная аруппа М 229

И. Л. Салата, В. С. Мельник, В. T. Сенько и Н. Ф. Темный

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПИТАНИЯ ГОЛОВОК

УТОЧНО-ПЕРЕМОТОЧНОГО АВТОМАТА И ДРУГИХ

ПОДОБНЫХ МАШИН

Известны устройства для автоматического питания головок, например, уточно-перемоточного автомата и других подобных машин, состоящие из вертикального транспортера с захватами для шпуль, магазина для промежуточного запаса шпуль, механизма подачи шпуль в гнезда горизонтального транспортера, имеющего рожковый отсекатель

Для повышения надежности работы в предлагаемом устройстве магазин для промежуточного запаса шпуль состоит из двух расположенных одна над другой воронок, верхняя из которых снабжена шибером, взаимодействующим с подпружиненным двуплечим рычатом, получающим движение от кулачка, установленного на приводном валу, и горизонтальной плиты с продольным пазом.

-1a эгой плите с помощью шкивов установлен клиновой ремень, передвигающий шпули по пазу плиты, и укреплены подпружиненная фиксирующая собачка, микропереключатель для выключения бункера автомата при наполнении паза шпулями и рожковой отсекатель. Горизонтальный транспортер снабжен подпружиненными собачками и воронками, каждая из которых имеет выступ и окно.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — воронки магазина, вид сбоку; на фиг. 3 — горизонтальная плита магазина, вид сверху", на фиг. 4 — roризонтальный транспортер, впд сверху; на фиг. 5 — разрез по Л-Л на фиг. 4.

Устройство состоит из вертикального транспортера 1 с захватами для шпуль, магазина для промежуточного запаса шпуль, механизма для подачи шпуль в гнезда горизонтального транспортера 2. Магазин для промежуточного запаса шпуль состоит из двух расположенных одна над другой воронок 3 и 4 и горизонтальной плиты 5. Верхняя воронка 8 снабжена шнбером б, взаимодействующим с подпружиненным двуплечим рычагом 7, который получает движение от кулачка 8, установленного на приводном валу.

Горизонтальная плита 5 имеет продольный паз и на ней с помощью шкивов 9 и 10 установлены клиновой ремень 11, подпружиненная фиксирующая собачка 12 (см. фпг. 3), мнкропереключатель 18 для выключения бункера автомата при наполнении паза горизонтальной плиты 5 шпулямн, микропереключатель 14 для включения бункера и рожковый отсекатель 15. Последний помещен на оси 16 с упором 17.

Шкивы 9 и 10 получают движение от вала горизонтального транспортера 2, который подает шпули к веретенным головкам и снабжен подпружиненными собачками 18, поворачивающимися вокруг осей 19 воронками

20. Каждая воронка имеет выступ 1» окно

¹ 163092

22 для выхода шпуль. Собачки штырями 28 размещены на определенном расстоянии от воронок 20.

Шпули перемещаются по вертикальному транспортеру 1 бункера, из которого поочередно поступают в верхнюю воронку 8 магазина для промежуточного запаса шпуль при помощи сбрасывателя 24. В это время дно воронки 8 частично закрыто шибером 6. Шпули устанавливаются в щели воронки 8 головка м и вверх.

Под действием кулачка 8 через подпружиненный рычаг 7 шибер 6 периодически открывается, и шпули в вертикальном положении падают в нижнюю воронку 4. При падении шпуля взаимодействует с пружиной 25 фиксирующей собачки 12, которая при этом заскакивает за паз шпули и удерживает ее в висячем положении. Вращающийся клиновой ремень П захватывает шпулю, заводит ее в паз горизонтальной плиты 5 и перемещает по пазу к разгрузочному отверстию плиты.

Таким образом происходит наполнение шпулями всего паза плиты, после чего микропереключатель 18 выключает бункер автомата.

При движении горизонтального транспортера 2 воронка 20 подходит под разгрузочное отверстие плиты 5. Укрепленный на транспортере штырь 28 взаимодействует с упором 17 и поворачивает ось 16 вместе с рожковым отсекателем 15, который при своем повороте захватывает одну шпулю из паза плиты 5. Шпуля падает в воронку 20, в которой удерживается на трех опорах в вертикальном положении при помощи выступа 21 и двух выступов подпружиненной собачки 18. При освобождении паза горизонтальной плиты 5 микропереключатель W включает бункер с вертпкальным транспортером 1 для заполнения магазина шпулями.

Горизонтальный транспортер 2 со шпулями передвигается к приемному лотку веретенных головок, при подходе к которым подпружиненная собачка 18, поворачиваясь на оси 19, освобождает шпулю, которая выпадает из воронки 20.

Предмет изобретения

1. Устройство для автоматического питания головок уточно-перемоточного автомата и других подобных машин, состоящее из вертикального транспортера с захватами для шпуль, магазина для промежуточного запаса шпуль, механизма подачи шпуль в гнезда горизонтального транспортера, имеющего рожковый отсекатель, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности его работы, магазин для промежуточного запаса шпуль состоит из двух расположенных одна над другой воронок, верхняя из которых снабжена шибером, взаимодействующим с подпружиненным двуплечим рычагом, получающим движение от кулачка, установленного на приводном валу, и горизонтальной плиты с продольным пазом, на которой с помощью шкивов установлен клиновой ремень, передвигающий шпули по пазу плиты, и укреплены подпружиненная фиксирующая собачка, микропереключатель для выключения бункера автомата при наполнении паза шпулями и рожковый отсекатель.

2. Устройство по п. 1, отл ич а ю щееся тем, что горизонтальный транспортер снабжен подпружиненными собачками и воронками, каждая из которых имеет выступ и окно. № 163092

А

Риг 4

А-А фиг.5
