Способ автоматического управления процессом обрушивания- сепарирования при переработке семян подсолнечника

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматическому управлению производством растительных масел и может быть использовано при построении эффективных систем управления подготовительными отделениями маслоэкстракционных заводов . Целью изобретения является повышение производительности и качества продуктов переработки. После начальной стабилизации подачи семян на ком-- плекс рушка - вейка регулируют величину зазора между барабаном и декой семенорушки в зависимости от рассогласования текущего и заданного значений удельной поверхности рушанки, а также регулируют угол наклона жалюзи семеновейки в зависимости от рассогласования текущего и заданного значений удельной поверхности ядра, а затем сравнивают качественные показатели рушанки и ядра с заданными предельными значениями и при выходе их за установленные пределы корректируют расход семян, поступающих на комплекс рушка вейка. 1 ил. 8 (Л

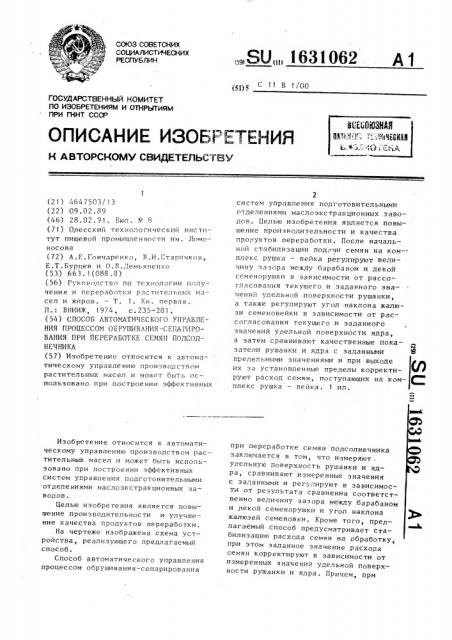

,„,80„„ 1631062

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (1) (11 В 1/00

ОПИСАНИЕ ИЗОБРЕЛ ЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4647503/13 (22) 09.02.89 (46) 28.02.91. Бюп. Р 8 (71) Одесский технологический инсти— тут пищевой промышленности им. Ломоносова (72) A.Å.Ãîí÷àðåíêî, В.И.Старичков, E.Т.Бурцев и О.В.Демьяненко (53) 663. 1(088.8) (56) Руководство по технологии полу— чения и переработки растительных ма— сел и жиров. — Т. 1. Кн. первая.

Л.: ВНИИЖ, 1974, с.235-281. (54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛГ—

НИЯ ПРОЦЕССОМ ОБРУШИВАНИЯ вЂ СЕПАРИР

ВАНИЯ ПРИ ПЕРЕРАБОТКЕ СЕМЯН ПОЛСОЛ—

НЕЧНИКА (57) Изобретение относится к автома— тическому управлению производством растительных масел и может быть ис— пользовано при построении эффективных

Изобретение относится к автомати— ческому управлению производством рас— тительных масел и может быть использовано при построении эффективных систем управления подготовительными отделениями маслоэкстракционных за— водов.

Целью изобретения является повы— шение производительности и улучшение качества продуктов переработки. . На чертеже изображена схема уст— ройства, реализующего предлагаемый способ.

Способ автоматического управления процессом обрушивания-сепарирования

2 систем управления подготовительными отделе н масло экс тракционных заво†дов. Целью изобретения является повы- шение производительности и качества пронуктов переработки. После начальной стабилизации под чи семян на ком— плекс рушка — вейка регулируют величину зазора между барабаном и декой семенорушки в зависимости от рассо— гласования текущего и заданного значений удельной поверхности рушанки, а также регулируют угол наклона жалюзи семеновейки в зависимости от рас— согласования текущего и заданного значений удельной поверхности ядра, а затем сравнивают качественные пока° ю затели рушанки и ядра с заданными ф предельными значениями и при выходе их за установленные пределы корректируют расход семян, поступающих на комплекс рушка — вейка. 1 ил. при переработке семян подсолнечника заключается в том, что измеряют . удельную поверхность рушанки и ядра, сравнивают измеренные значения с заданными и регулируют в зависимости от результата сравнения соответственно величину зазора между барабаном и пекой семенорушки и угол наклона жалюзей семеновки. Кроме того, предлагаемый способ предусматривает стабилизацию расхода семян на обработку, при этом заданное значение расхода семян корректируют в зависимости от измеренных значений удельной поверхности рушанки и ядра. Причем, при

1631062 увеличении процентного содержания сечки и масличной пыли увеличивается удельная поверхность рушанки S и, P о следовательно, при этом необходимо увеличить зазор о между барабаном и декой семенорушки и, наоборот, уменьшение S II требует уменьшения в .

Р

Увеличение музжистости ядра ведет к увеличепию его удельной поверхЯ. ности S II и, следовательно, к уменьшению угла наклона жалюзей семеновейки, и, наоборот, уменьшение

S требует увеличения М . Если, неГ смотря на изменение ц,,S cj становится меньше заранее заданного значения SP то следует увеличить помин

Я 9 дачу семян С на семенорушку, а если

S становится больше S то слеP р акс дует уменьшить С 20 йналогично если, несмотря на изменение ф,, Б становится меньше

11 Мчи заранее заданного значения S „, то следует увеличить подачу рушанки Го

Я не семеновейку, а если S становится 25 р уако больше S, то следует уменьшить G .

При рассмотрении работы комплекса рушка — вейка можно сделать следующее

P 4 заключение: уменьшение S g или S q р,иин Я мин ниже заданных значений S и S тре- 0 бует коррекции расхода семян на ком— плекс в сторону, величения, а увели— ,Р чение Sq или S II выше заданных значений S, и S треоует коррекции р кс g MQKc расхода семян йа комплекг. в сторону уменьшения.

Устройство содержит семенорушку 1, датчик 2 расхода семян, устройство 3 регулирования подачи семян на комплекс рушка — вейка, систему 4 экспресс- 40 анализа рушанки, устройство 5 регулирования величины зазора между барабаном и декой семенорушки, семеновейку 6, систему 7 экспресс †анали ядра, устройство 8 регулирования угла наклона жалюзей семеновейки и логичес— кий блок 9.

Семена поступают на семенарушку 1 через устройство 3 регулирования подачи и датчик расхода семян. Сигнал

50 о текущем расходе семян от датчика 2 поступает на устройство 3 регулирования подачи, где сравнивается с заданным значением расхода. При рассогласовании значений формируется управляющий сигнал íà исполнительное устрой—

Г тво изменения подачи семян (шибер на пути потока семян). Изменение подачи происходит до тех пор, пока рассогласование не станет равным нулю. Из семенорушки рушанка через систему 4 экспресс-анализа рушанки поступает в семеновейку 6, ядро через систему

7 экспресс-анализа ядра поступает на дальнейшую переработку.

Сигнал о текущем значении удельной поверхности рушанки из системы поступает на устройство 5 регулирования величины зазора между барабаном и декой семенорушки, где сравнивается с заданным значением удельной поверхности. При рассогласовании значений формируется управляющий сигнал на исполнительное устройство изменения зазора между барабаном и декой рушки.

Сигнал о текущем значении удельной поверхности ядра из системы 7 поступает HB устройство 8 регулирования угла наклсна жалюзей семеновейки, где сравнивается с заданным значением удельной поверхности. При рассогласовании значений формируется управляющий сигнал на исполнительное устройство 8 регулирования угла наклона жалюзей семеновейки, Параллельно сигналы о текущих зна— чениях удельной поверхности рушанки и ядра с систем 4 и 7 экспресс-анализа поступают на логический блок 9, где сравниваются с заданными предельными значениями удельной поверхности рушанки и ядра. При выходе текущих значений за заданные пределы логический блок 9 формирует сигнал на изме— кение (корректирование) заданного значения расхода. семян на комплекс рушка — вейка. Этот. сигнал с блока 9 поступает на устройство 3 регулирования подачи (расхода), которое изменяет подачу семян на комплекс.

Использование предлагаемого способа автоматического управления процессом обрушивания-сепарирования при переработке семян подсолнечника позволя— ет повысить производительность комплекса рушка — вейка и качество продуктов переработки. формула изобретения

Способ автоматического управления процессом обрушивания-сепарирования при переработке семян подсолнечника, предусматривающий стабилизацию расхода семян »а обработку, о т л и ч а ю— шийся тем, что, с целью повышения производительности и улучшения

Составитель Г.Богачева

Техрел Л.Сердюкова Корректор 11.Лемчик

Редактор Т.Парфенова

Заказ 523 Тираж 283 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

5 163 качества продуктов переработки, измеряют удельную поверхность рушанки и ядра, сравнивают измеренные зна :е— ния с заданными и регулируют в зави— симости от результата сравнения соот, ветственно величину зазора между ба1062 рабаном и декой семенор шки и угол чав клона жалюзей семеновейки, при этом заданное значение расхода семян кор5 ректируют в зависимости îт измеренн:.г;. значений удельной поверхности рушанки и ядра.
