СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

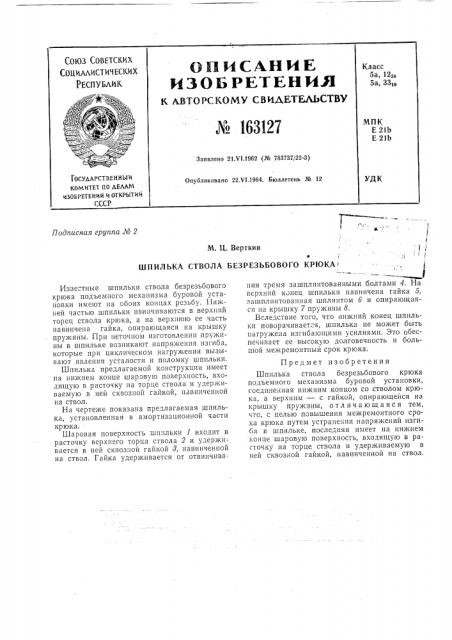

ОПИСАНИЕ

И 3 О Б PET EH ИЯ

К АВТОРСКОМУ СВИД,ЕТЕЛЬСТВУ № 163127

Класс

5а, 12зо

5а, ЗЗто

МПК

Е 21Ь

Е 21b

Заявлено 21.V1.1962 (№ 783737/22-3) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

Опубликовано 22.V1 1964. Бюллетень ¹ 12

УДК

Подписная еруппа J6 2

М. II,. Верткин

ШПИЛЬКА СТВОЛА БЕЗРЕЗЬБОВОГО КРЮКА

Известные шпильки ствола безрезьбового крюка под.ьемного механизма буровой установки имеют па обоих концах резьбу. Нижней частью шпильки ввинчиваются в верхний торец ствола крюка, а на верхнюю ее часть навинчена гайка, опирающаяся па крышку пружины. При неточном изготовлении пружины в шпильке возникают напряжения изгиба, которые при циклическом нагру>кении вызывают явления усталости и поломку шпильки.

Шпилька предлагаемой конструкции имеет на нижнем конце шаровую поверхность, входящую в расточку на торце ствола и удерживаемую в ней сквозной гайкой, павинченной на ствол.

На чертеже показана предлагаемая шпилька, установленная в амортизационной части крюка.

Шаровая поверхность шпнльки I входит в расточку верхнего торца ствола 2 и удер>кивается в ней сквозной гайкой 8, навинченной на ствол. Гайка удерживается от отвинчива)..

); пия тремя зашплинтованными болтами 4. На верхний кл ец шпильки навинчена гайка 5, зашплинтованная шплинтом б и опирающаяся на крышку 7 пружины 8.

Вследствие того, что нижний конец шпильки поворачивается, шпилька не может быть нагружена изгибающими усилиями. Это обеспечивает ее высокую долговечность и большой межремонтный срок крюка.

Предмет изобретения

Шпилька ствола безрезьбового крюка подъемного механизма буровой установки, соединенная нижним концом со стволом кр10ка, а верхним — с гайкой, опирающейся на крышку пружины, отличающаяся тем, что, с целью повышения межремонтного срока крюка путем устранения напряжений изгиба в шпильке, последняя имеет на нижнем конце шаровую поверхность, входящую в расточку на торце ствола и удерживаемую в ней сквозной гайкой, навинченной на ствол.

Ы 163127

Составитель P. Раскин

Рсдак<ор Н. П. Белявская Техред T. П. Курилко Корректор О. Б. Тюрина

Поди. к печ. 4/VII — 64 r. Формат бум. 60)<90 >

ЦНИИПИ Государственного комитета по делам изобретений и открытий CCCP

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
