Измеритель плотности газа в потоке

Измеритель плотности газа в потоке

Иллюстрации

Показать все

Реферат



Изобретение относится к измерителям плотности газа в потоке, например природного газа, транспортируемого по трубопроводу . Целью изобретения является повышение эксплуатационной надежности работы измерителя на газе, содержащем примеси. Измеритель состоит из корпуса, в котором размещены чувствительный элемент с электронным блоком, вырабатывающим электрический сигнал, по которому судят о плотности исследуемого газа, съемная камера очистки с тарельчатым клапаном и герметичный сильфом со штоком, который взаимодействует с нормально открытым в трубопровод клапаном. В корпусе выполнены два канала, сообщающие полость корпуса с атмосферой и трубопроводом и снабженные запорными элементами. 1 ил.

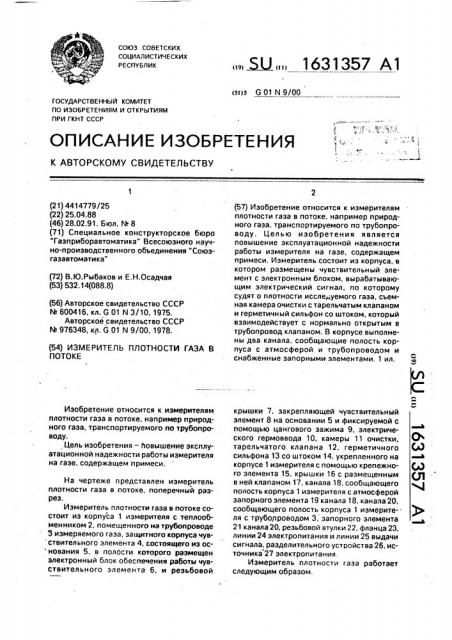

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 N 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4414779/25 (22) 25.04,88 (46) 28.02.91. Бюл. N. 8 (71) Специальное конструкторское бюро Гаэприборавтоматика" Всесоюзного научно-производственного объединения "Союзгазавтоматика" (72) В.Ю.Рыбаков и Е.H.Осадчая (53) 532.14(088.8) (56) Авторское свидетельство СССР

3Ф 600416, кл. G 01 N 3/10, 1975.

Авторское свидетельство СССР

N. 976348, кл. G 01 N 9/00. 1978. (54) ИЗМЕРИТЕЛЬ ПЛОТНОСТИ ГАЗА В

ПОТОКЕ

Изобретение относится к измерителям плотности газа в потоке, например природного газа, транспортируемого по трубопроводу.

Цель изобретения — йовышение эксплуатационной надежности работы измерителя на газе, содержащем примеси.

На чертеже представлен измеритель плотности газа в потоке, поперечный разрез.

Измеритель плотности газа в потоке состоит иэ корпуса 1 измерителя с теплообменником 2, помещенного на трубопроводе

3 измеряемого газа, защитного корпуса чувствительного элемента 4. состоящего иэ ос нования 5,. в полости которого размещен электронный блок обеспечения работы чувствительного элемента 6, и реэьбовой Ы„„1631357 А1 (57) Изобретение относится к измерителям плотности газа в потоке, например природного газа, транспортируемого по трубопроводу. Целью изобретения является повышение эксплуатационной надежности работы измерителя на газе, содержащем примеси. Измеритель состоит из корпуса, в котором размещены чувствительный элемент с электронным блоком, вырабатывающим электрический сигнал, по которому судят о плотности исследуемого газа, съемная камера очистки с тарельчатым клапаном и герметичный сильфон со штоком, который взаимодействует с нормально открытым в трубопровод клапаном. В корпусе выполнены два канала, сообщающие полость корпуса с атмосферой и трубопроводом и снабженные запорными элементами. 1 ил. крышки 7. закрепляющей чувствительный элемент 8 на основании 5 и фиксируемой с помощью цангового зажима 9, электрического гермоввода 10, камеры 11 очистки, тарельчатого клапана 12. герметичного сильфона 13 со штоком 14, укрепленного на корпусе 1 измерителя с помощью крепежного элемента 15, крышки 16 с размещенным в ней клапаном 17, канала 18, сообщающего полость корпуса 1 измерителя с атмосферой запорного элемента 19 канала 18. канала 20, сообщающего полость корпуса 1 измерите-ля с трубопроводом 3. запорного элемента

21 канала 20, резьбовой втулки 22, фланца 23, линии 24 электропитания и линии 25 выдачи сигнала, разделительного устройства 26, источника 27 электропитания.

Измеритель плотности газа работает следующим образом.

1631357

25 30

40

Измеряемый газ из трубопровода 3 через нормально открытый в полость трубопровода клапан 17 поступает в полость корпуса 1 измерителя, откуда через тарельчатый клапан 12 и камеру 11 очистки он поступает в полость защитного корпуса чувствительного элемента 4. Чувствительный элемент 8 виброчастотного типа представляет собой тонкостенный цилиндр, изготовленный из высокостабильного магнитного сплава. Электронный блок обеспечения работы чувствительного элемента 6 представляет собой систему из микроэлектронного усилителя и двух катушек обратной связи, помещенных внутри чувствительного элемента 8, Частота колебаний чувствительного элемента 8 нелинейно связана с плотностью измеряемого газа.

Питание электронного блока обеспечения работы чувствительного элемента 6 осуществляется от источника 27 питания по линии 24 электропитания через распределительное устройство 26, предназначенное, для обеспечения взрывозащиты измерителя плотности газа в потоке. Выходной частотный сигнал через линию 25 выдачи выходного сигнала поступает на вход электронного частотомера.

В рабочем положении защитный корпус чувствительного элемента 4 с размещенными в нем чувствительным элементом 8 и электронным блоком обеспечения работы чувствительного элемента 6 закреплен в корпусе 1 измерителя с помощью резьбовой втулки 22, При этом запорный элемент 19 перекрывает канал 18, запорный элемент 21 перекрывает канал 20, герметичный сильфон 13 находится в сжатом состоянии и шток 14 удерживает клапан 17 в открытом состоянии, не препятствуя сообщению полости измерителя с трубопроводом 3. B случае резкого повышения давления в трубопроводе 3 поток газа проникает в полость корпуса 1 измерителя и ударяет в тарельчатый клапан 12, который закрывается и тем самым предотвращает вынос задержанных частиц из камеры 11 очистки в по. лость защитного корпуса чувствительного элемента 4.

Для извлечения защитного корпуса чувствительного элемента 4 с целью его осмотра, ремонта, поверки или замены поглотителя в камере 11 очистки из корпуса измерителя 1 извлекается запорный элемент 19 канала 18, сообщающего полость корпуса измерителя 1 с атмосферой, При .этом давление в полости корпуса 1 измерителя выравнивается с атмосферным; герметичный сильфон 13 растягивается и перемещает шток 14 в верхнее положение.

Клапан 17 закрывается, исключая тем самым поступление газа из трубопровода 3 в полость корпуса 1 измерителя. При этом запорный элемент 21 должен перекрывать канал 20, сообщающий полость корпуса 1 измерителя с трубопроводом 3. После этого отвинчивается резьбовая втулка 22 и защитный корпус чувствительного элемента 4 с расположенной на нем камерой 11 очистки и тарельчатым клапаном 12 извлекается из корпуса 1 измерителя.

Для приведения измерителя плотности газа в потоке в рабочее положение необходимо установить защитный корпус чувствительного элемента 4 в корпус 1 измерителя, закрепив защитный корпус чувствительного элемента 4 резьбовой втулкой 22, после чего перекрыть канал 18 запорным элементом 19 и запорным элементом 21 открыть канал 20, сообщающий внутреннюю полость корпуса

1 измерителя с трубопроводом 3. В результате этого давление в корпусе 1 измерителя начинает повышаться, что вызывает сжатие герметичного сильфона 13 и выталкивание его штоком 14 клапана 17. Давление внутри корпуса измерителя 1 выравнивается с давлением в трубопроводе 3. После этого необходимо закрыть запорный элемент 21 канала 20.

Для предотвращения отказов в работе клапана вследствие его засорения примесями, содержащимися в природном газе, транспортируемом по трубопроводу, при открытии запорного элемента в канале, сообщающем внутреннюю полость корпуса измерителя с трубопроводом, происходят сжатие герметичного сильфона и выталкивание клапана штоком сильфона, а при закрытии запорного элемента поддержание давления во внутренней полости измерителя, равного давлению в трубопроводе, происходит через отверстие в корп,се клапана.

Такое конструктивное выполнение повышает эксплуатационную надежность измерителя и сокращает потери газа при эксплуатации.

Формула изобретения

Измеритель плотности газа в потоке, содержащий чувствительный элемент и электронный блок. закрепленные с помощью резьбовой втулки в корпусе, снабженном каналом, сообщающим полость корпуса с трубопроводом, и вторым каналом с запорным элементом, сообщающим полость корпуса с атмосферой, отверстие в корпусе с нормальНо открытым в трубопровод клапаном, камеру очистки, линию электропитания и выдачисигнала, отлича ю щи йся тем, что, с целью повышения эксплуагэционной

1631357

Составитель С.Клешня

Редактор И.Касарда Техред М.Моргентал Корректор В.Гирняк

Заказ 538 Тираж 375 Подписное, ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 надежности, в полости корпуса размещены защитный корпус, состоящий из основания. в котором размещен электронный блок, и резьбовой крышки с чувствительным элементом и камерой очистки, герметичный 5 сильфон со штоком и тарельчатый клапан, при этом шток выполнен с возможностью перемещения в отверстии корпуса. камера очистки снабжена тарельчатым клапаном и выполнена съемной, а канал, сообщающий полость корпуса с трубопроводом, снабжен запорным элементом.
