Способ определения адгезионной прочности соединения покрытия с подложкой

Способ определения адгезионной прочности соединения покрытия с подложкой

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для определения прочности сцепления покры2 тия с основой, в частности, для определения адгезионной прочности носителя магнитной записи, например, магнитных лент. Целью изобретения является повышение точности путем обеспечения возможности определения адгезионной прочности соединений- , у которых адгезия больше адгезии липкой ленты к покрытию. К покрытию, нанесенному на подложку, прижимают липкую ленту. Одновременно с прижимом осуществляют отслаивакие липкой ленты. Причем усилие прижимг в процессе отслаи/ вания постепенно увеличивают. Судят об адгезии по минимальному усилию прижима, при котором происходит отслаивание покрытия . 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s G 01 N 19/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

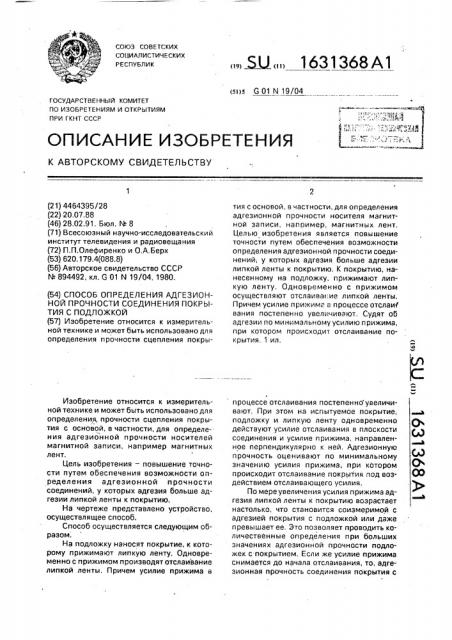

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4464395/28 (22) 20,07.88 (46) 28,02.91. Бюл. № 8 (71) Всесоюзный научно-исследовательский институт телевидения и радиовещания (72) П.П.Олефиренко и О.А,Берх (53) 620.179.4(088.8) (56) Авторское свидетел ьство СССР

¹ 894492, кл. G 01 N 19/04, 1980. (54) СПОСОБ ОПРЕДЕЛЕНИЯ АДГЕЗИОННОЙ ПРОЧНОСТИ СОЕДИНЕНИЯ ПОКРЫТИЯ С ПОДЛОЖКОЙ (57) Изобретение относится к измерительной технике и может быть использовано для определения прочности сцепления покрыИзобретение относится к измерительной технике и может быть использовано для определения, прочности сцепления покрытия с основой, в частности, для определения адгезионной прочности носителей магнитной записи, например магнитных лент.

Цель изобретения — повышение точности путем обеспечения возможности определения адгезионной прочности соединений, у которых адгезия больше адгезии липкой ленты к покрытию.

На чертеже представлено устройство, осуществлящее способ.

Способ осуществляется следующим образом, На подложку наносят покрытие, к которому прижимают липкую ленту. Одновременно с прижимом производят отслаивание липкой ленты. Причем усилие прижима в

„„5U „„1631368 А1 тия с основой, в частности, для определения адгезионной прочности носителя магнитной записи, напоимер, магнитных лент, Целью изобретения является повышение точности путем обеспечения возможности определения адгезионной прочности соединений; у которых адгезия больше адгезии липкой ленты к покрытию, К покрытию, нанесенному на подложку, прижимают липкую ленту, Одновременно с прижимом осуществляют отслаивание липкой ленты.

Причем усилие прижима в процессе отслаит вания постепенно увеличивают, Судят об адгезии по минимальному усилию прижима, при котором происходит отслаивание покрытия. 1 ил. процессе отслаивания постепенно увеличивают, При этом на испытуемое покрытие, подложку и липкую ленту одновременно действуют усилие отслаивания в плоскости соединения и усилие прижима, направленное перпендикулярно к ней. Адгезионную прочность оценивают по минимальному значению усилия прижима, при котором происходит отслаивание покрытия под воздействием отслаивающего усилия.

По мере увеличения усилия прижима адгезия липкой ленты к покрытию возрастает настолько, что становится соизмеримой с адгезией покрытия с подложкой или даже превышает ее, Это позволяет проводить количественные определения при больших значениях адгезионной прочности подложек с покрытием. Если же усилие прижима снимается до начала отслаивания, то, адгезионная прочность соединения покрытия с

1631368

Формула изобретения

Составитель А.Балаева

Техред М. Моргентал Корректор B,Ãèðíÿê

Редактор И. Касарда

Заказ 538 Тираж 377 .. Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул, Гагарина, 101 подложкой оказывается больше покрытия с липкой лентой и определение адгезионной прочности не может быть проведено.

Устройство содержит стол 1, предназначенный для размещения липкой ленты и установленный с возможностью перемещения в вертикальном направлении, механизм прижима, выполненный в виде прозрачной пластины 2.c измерителем 3 усилия прижима, узел 4 отслаивания с механизмом создания усилия отслаивания, механизм 5 крепления липкой ленты.

Способ осуществляется следующим образом.

Липкую ленту с основой 6 помещают на поверхность стола 1 липким слоем 7 наружу и закрепляют на столе 1 с помощью механизма 5 крепления липкой ленты. Носитель магнитной записи приклеивают к липкой ленте, как показано на чертеже. Отгибают носитель и его конец закрепляют в механизме 4. С усилием, регистрируемым измерителем 3 усилия прижима механизма, прижимают липкую ленту к носителю магнитной записи с помощью пластины 2. Одновременно вытягивают испытуемый носитель из-под прижима. Послепенно увеличивают усилие прижима до тех пор, пока через прозрачную пластину 2 не будет наблюдаться отслаивание по границе рабочий слой — основа. В этот момент увеличение

5 прижима прекращают и регистрируют его значение. Это значение принимают за меру адгеэионной прочности носителя.

Способ определения адгезионной прочности соединения покрытия с подложкой, заключающийся в том, что к покрытию прижимают липкую ленту, отслаивают ее и оп15 ределяют параметр, по которому судят об адгеэионной прочности, о т л и ч а ю щ и йс я тем, что, с целью повышения точности путем обеспечения возможности определения адгеэионной прочности соединений, у

20 которых адгезия больше адгеэии липкой ленты к покрытию, отслаивание липкой ленты осуществляют одновременно с ее прижимом, усилие которого в процессе отслаивания постепенно увеличивают, а в

25 качестве параметра определяют минимальное значение усилия прижима, при котором происходит отслаивание покрытия.
