Способ строительства монолитного лизиметра

Способ строительства монолитного лизиметра

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромелиорации и может быть использовано для строительства монолитных лизиметров. Цель изобретения - расширение области применения и сохранения естественной структуры монолита. Способ строительства монолитных лизиметров включает окапывание корпуса 1 с монолитом 2 до нижней кромки корпуса 1, установку в дополнительный котлован поддона 3, натягивание корпуса 1 с монолитом 2 на поддон по горизонтали -до их совмещения с последующим жестким креплением между собой. 2 ил.

CO)03 СОВ ЕТС КИ Х

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л G 01 N 33/24

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

; «p, с,1вв

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. 11

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4495053/15 (22) 12.10.88 (46) 28.02.91. Бюл. N 8 (71) Московский гидромелиоративный институт (72) В.В.Пчелкин и Н,П.Бунина (53) 626.86(088.8) (56) Авторское свидетельство СССР

N. 520544, кл, G 01 N 33/24, 1978.

Саваренский А.Д., Маслов Б,С., Никитин И.С. Лизиметры ВНИИГиМ конструкция и опыт применения. — Сборник научных трудов ВНИИГиМ, М.; 1972, с.165-172.

„„5LI 1631421 А1 (54) СПОСОБ СТРОИТЕЛЬСТВА МОНОЛИТНОГО ЛИЗИМЕТРА (57) Изобретение относится к гидромелиорации и может быть использовано для строительства монолитных лизиметров. Цель изобретения — расширение области применения и сохранения естественной структуры монолита. Способ строительства монолитных лизиметров включает окапывание корпуса 1 с монолитом 2 до нижней кромки корпуса 1, установку в дополнительный котлован поддона 3, натягивание коопуса 1 с монолитом 2 на поддон по горизонтали .до их совмещения с последующим жестким креплением между собой. 2 ил.

1631421

Изобретение относится к гидромелиорации и может быть использовано при стро- . ительстве монолитных лизиметров, Цель изобретения — расширение области применения и сохранения естественной 5 структуры монолита.

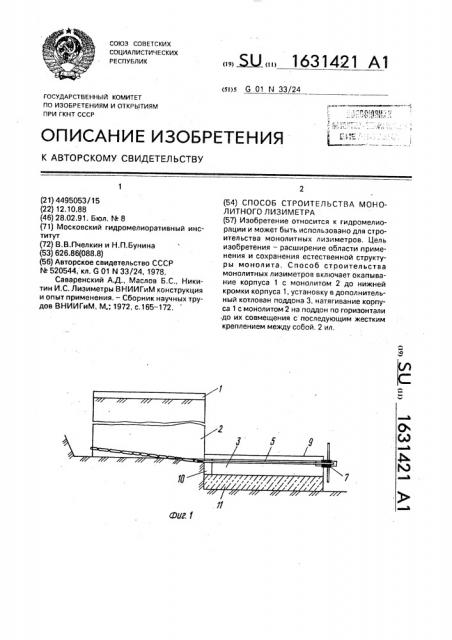

На фиг.1 показана сборка лиэиметра, вертикальный разрез; на фиг.2 — то же, в плане.

Лизиметр включает корпус 1, заполнен- 10 ный монолитом грунта 2, установленный рядом поддон 3, цепь 4, соединенную с тягами

5, которые концами с резьбой вставлены в отверстия упорной скобы 6, гайки с рожками 7 навинчены на тяги 5, Поддон 3 содер- 15 жит косынку 8 и направляющие упоры 9, которые приварены к нему.

Способ строительства монолитных лиэиметров заключается в следующем.

Предварительно корпус 1 лизиметра ус- 20 танавливают на место забора монолита грунта 2 и начинают окапывать с внешней стороны послойно через 15 — 20 см, осаживая корпус лизиметра 1. После установки его на заданную глубину рядом с ним выка- 25 пывают небольшой котлован 10, который частично Ilo глубине заполняют гравийнопесчаной смесью 11, выравнивают под нивелир и устанавливают на нее поддон 3, который заполняют фильтрующим материе- 30 лом. Поддон 3 устанавливают таким образом, чтобы верхняя кромка фильтрующего материала находилась на одном уровне с верхней кромкой косынки 8 и нижней кромкой корпуса 1 лизиметра. Далее стягиваю- 35 щим устройством, например цепью 4, опоясывают корпус лизиметра 1 и соединяют ее с тягами 5, которые вставлены в скобы

6. Под действием вращения гаек 5 косынка

8 поддона 3 прорезает часть монолита грунта 2. При дальнейшем вращении гаек 7 корпус лизиметра 1 с монолитом грунта 2 начинает перемещаться на поддон 3. От сползания с поддона 3 корпус лизиметра 1 удерживают направляющие упоры 9. Гайки

7 вращают до тех пор, пока не произойдет совмещение корпуса лиэиметра 1, заполненного монолитом грунта 2, с поддоном 3.

Далее сваривают электросваркой корпус лизиметра 1 с поддоном 3, монтируют трубы компенсации и инфильтрации и проверяют (не показано) всю конструкцию на течь, после чего закапывают котлован землей.

Формула изобретения

Способ строительства монолитного лизиметра, включающий забор монолита грунта в корпус лизиметра путем окапывания его по периметру на заданную глубину и установку его в образовавшийся котлован на поддон, заполненный фильтрующим материалом, отличающийся тем, что, с целью расширения области применения и сохранения естественной структуры монолита, производят дополнительное расширение котлована со стороны установки поддона, который размещают на выравненной под нивелир фильтрующей подушке, совмещая при этом верхнюю кромку фильтрующего материала s поддоне с нижней кромкой корпуса лизиметра, после чего корпус лизиметра с монолитом грунта перемещают в горизонтальном направлении до совмещения с поддоном.

1631421

Составитель Н.Прохоров

Техред М.Моргентал Корректор А,Обручар

Редактор М.Товтин

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 541 Тираж 405 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
