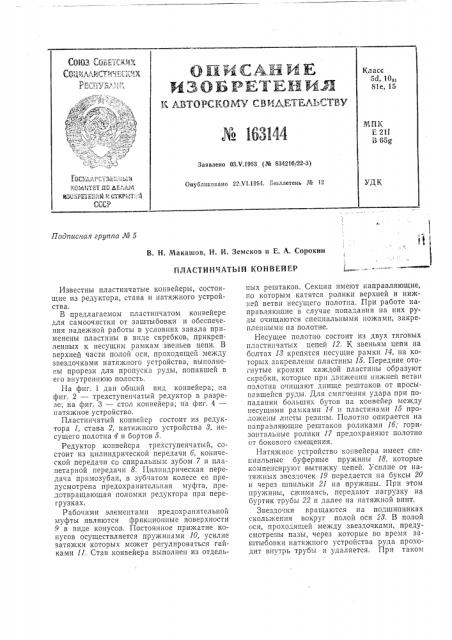

Реферат



Класс

5d, 1001

8Ie, 15

K АВТОРСТВ.ОМУ СВМИ,Е 7ЕЛЬ» П .У

КПК

Е 21f

В 65g № 16244

Завалено ОЗ.V.19G3 (№ 834216/22-3) Опублнаовано 22.V1.1964. Бюллетень № 2

Подписная группа № 5

В, H. Макашов, И. И. Земсков и E. А. Сорокин

НЛАСТИНЧАТЫЙ КОНВЕЙЕР

Известны пластинчатые конвейеры, состоящие из редуктора, става и натяжного устройства.

В предлагаемом пластинчатом конвейере для самоочистки от заштыбовки и обеспечения надежной работы в условиях завала применены пластины в виде скребков, прикрепленных к несущим рамкам звеньев цепи. В верхней части полой оси, проходящей между звездочками натяжного устройства, выполнены прорези для пропуска руды, попавшей в его внутреннюю полость.

На фиг. 1 дан общий вид конвейера; на фиг. 2 — трехступенчатый редуктор в разрезе; на фиг. 3 — стол конвейера; на фиг. 4— натяжное устройство.

Пластинчатый конвейер состоит из редуктора 1, става 2, натяжного устройства 3, несущего полотна 4 и бортов 5.

Редуктор конвейера трехступенчатый, состоит из цилиндрической передачи б, конической передачи со спиральным зубом 7 и планетарной передачи 8. Цилиндрическая передача прямозубая, в зубчатом колесе ее предусмотрена предохранительная муфта, предотвращающая поломки редуктора при перегрузках.

Рабочими элементами предохранительной муфты являются фрикционные поверхности

9 в виде конусов. Постоянное прижатие конусов осуществляется пружинами 10, усилие затяжки которых может регулироваться гайками 11. Став конвейера выполнен из отдельпых рештаков. Секции имеют направляющие, по которым катятся ролики верхней и нижней ветви несущего полотна. При работе направляющие в случае попадания на них руды очищаются специальными ножами, закрепленными на полотне.

Несущее полотно состоит из двух тяговых пластинчатых цепей 12. К звеньям цепи на болтах 18 крепятся несущие рамки 14, на которых з-;êðåïëåíû пластины 15. Передние отогнутые кромки каждой пластины образуют скребки, которые lIpi> движении нижней ветви полотна очищают днище рештаков от просыпавшейся руды. Для смягчения удара при попадании больших бутов на конвейер между несущими рамками 14 и пластинами 15 проло>кепы листы резины. Полотно опирается на направляющие рештаков роликами 1б; горизонтальные ролики 17 предохраняют полотно от бокового смещения.

Натяжное устройство конвейера имеет специальные буферные пружины 18, которые компенсируют вытяжку цепей. Усилие от натя>кных звездочек 19 передается на буксы 20 и через шпильки 21 на пружины. При этом пружины, сжимаясь, передают нагрузку на буртик трубы 22 и далее на натяжной винт.

Звездочки вращаются на подшипниках скольжения вокруг полой оси 28. В полой оси, проходящей между звездочками, предусмотрены пазы, через которые во время заштыбовки натяжного устройства руда проходит внутрь трубы и удаляется. При таком № 163144 конструктивном решении исключается возможность заштыбовки натяжного устройства.

Предмет изобретения

1. Пластинчатый конвейер, состоящий из редуктора, става и натяжного устройства, о тл и ч а ю шийся тем, что, с целью самоочистки от заштыбовки и обеспечения надежной работы в условиях завала, он снабжен пластинами в виде скребков, прикрепленных к несущим рамкам звеньев цепи.

2. Конвейер по п. 1, отличающийся тем, что, с целью пропуска руды, попавшей во внутреннюю полость натяжного устройства, ocb между звездочками натяжного устройства выполнена полой с прорезями в верхней части.
