Устройство для вычисления систем булевых функций

Устройство для вычисления систем булевых функций

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и предназначено для вычисления систем булевых функций. Целью изобретения 771 18 является повышение надежности работы устройства за счет выявления недопустимых результатов вычисления. Устройство содержит группу входов аргументов 1, сдвиговый регистр 2, блок памяти констант 3, регистр команд 4, блок управления 5, регистр 6, сметчик 7. На группу входов аргументов 1 подаются значения входных переменных, которые под управлением сигналов с выходов блока управления 5 последовательно обрабатываются в устройстве. Если в результате вычисления возникает сбой, устройство инициирует повторное вычисление , если устройством фиксируется несколько повторных сбоев (от- t каз), на выходе -устройства формируется сигнал ошибки. 3 ил., 2 табл. S

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 5 С 06 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4618947/24 (22) 12. 12.88 (46) 28.02.91. Бюл. ¹ 8 (71) Филиал "Восход" Московского авиационного института им.Серго

Орджоникидзе (72) С.Л.Беляков (53) 681.3(088.8) (56) Авторское свидетельство СССР

¹ 1509865, кл. G 06 Р 7/00, 1987.

Авторское свидетельство СССР

¹ 1532912, кл. G 06 F 7/00, 1988. (54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ

СИСТЕМ БУЛЕВЫХ ФУНКЦИЙ (57) Изобретение относится к автоматике и вычислительной технике и предназначено для вычисления систем булевых функций. Целью изобретения

„„SU,» 1631537 А 1

2 является повышение надежности работы устройства эа счет выявления недопустимых результатов вычисления.

Устройство содержит группу входов аргументов I, сдвиговый регистр 2, блок памяти констант 3, регистр команд 4, блок управления 5, регистр б, снетчик 7. На группу входов аргументов 1 подаются значения входных переменных, которые под управлением сигналов с выходов блока управления 5 последовательно обрабатываются в устройстве. Если в результате вычисления возникает сбой, устройство инициирует повторное вычисление, если устройством фиксируется несколько повторных сбоев (от ;каз), на выходе устройства формируется сигнал ошибки. 3 ил., 2 табл.

1631537

Таблица 1

0 1 1

0 0 1

Изобретение относится к автоматике и вычислительной технике и предназначено для вычисления систем булевых функций.

Цель изобретения — повышение надежности работы устройства за счет выявления недопустимых результатов вычисления.

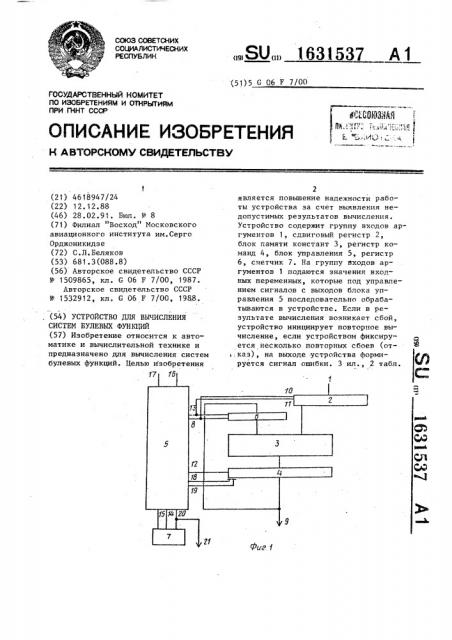

На фиг. 1 приведена структурная схема устройства для вычисления булевых функций, на фиг. 2 — алгоритм работы устройства; на фиг. 3 — графсхема вычисления системы булевых функций. 15

Устройство содержит группу входов

1 аргументов, сдвиговый регистр 2, блок 3 памяти констант, регистр 4 команд, блок 5 управления, регистр 6, счетчик 7, выход 8 r:, èçíàêà началь- 20 ной установки адреса блока 5 управления, группу информационных выходов

9, вход 10 управления записью сдвигового регистра 2, вход 11 управления сдвигом сдвигового регистра 2, два 25 выхода 12 и 13 управления записью блока 5 управления, выход 14 признака обнуления счетчика блока 5 управления, выход 15 признака увеличения счета блока 5 управления, выход 16 30 признака готовности блока 5 управления, вход 17 запуска, два входа

18 и 19 управления переходом блока

5 управления, вход 20 признака отказа блока 5 управления и выход 21 признака ошибки.

Алгоритм работы устройства содержит следующие обозначения микроопераций: А1 — обнуление счетчика

7; А2 — запись в сдвиговый регистр 40

2; запись в регистр 6, АЗ вЂ” запись в регистр 4 команд; А4 — запись в регистр 6 и сдвиг информации в сдвиговом регистре 2; А5 — установка признака готовности на выходе 16; 45

А6 — увеличение на единицу содержимого счетчика 7; Р1Р2 — содержимое двух старших разрядов регистра

4 команд, РЗ вЂ” признак переполнения счетчика 7.

Устройство рабо гает следующим образом.

В исходном состоянии на входы аргументов 1 поданы значения входных переменных. После подачи сигнала запуска на вход 17 в соответствии с алгоритмом (фиг.2) блок 5 управления устанавливает в начальное состояние счетчик 7 и регистр 6, обеспечивает запись в сдвиговый регистр

2 и сбрасывает сигнал готовности результата на выходе 16. Далее выполняется запись команды в регистр

4 команд. Если это команда перехода к анализу следующей переменной (Р1Р2 = 01), производится сдвиг информации в сдвиговом регистре 2 и записывается информация для формирования адреса следующей команды в регистр 6. При условии Р1Р2 =11 устанавливается признак готовности результата. Если Р1Р2 = 00, то записанная команда указывает на ошибочный результат (либо имеет место недопустимая комбинация входных переменных, либо неправильно сформирована последовательность переходов между ячейками памяти блока управления 5). В этом случае значение счетчика 7 увеличивается на единицу и инициируется повторное вычисление.

Если счетчик 7 переполнен, считается, что имеет место устойчивый сбой (отказ), на выходе 21 формируется сигнал ошибки, признак готовности результата отсутствует, блок 5 управления переходит в заключительное состояние.

Граф-схема (фиг.3) задает вычисление системы булевых функций $Y<,.

72 от трех переменных (Х, Х, Х .

Предполагается, что система булевых функций частичная и определена согласно табл.1.

Х Х Х У Уд

Возникновение любого другого набора считается ошибкой. Содержимое блока памяти констант 3 задается табл.2, где символом "-" обозначены безразличные значения в ячейках памяти. Предполагается, что обработка переменных осуществляется по одному биту. Значения признаков Р1Р2 записаны в разрядах 1 и 2, значения результата Y, Y — в разрядах

4 и 5. Начальное состояние регистра 6.- нулевое.

1631537 та алиня 2

Содержимое ячеек

Адерс ячейки

1 2 3 4 5

1 2 3 4 5

1 1

О 1

9

11

12

13

14

О 1 О О 1

О 1 О 1 О

О 1 0 1 1

0 1 О 1 1

О 1 1 0 О

О О

1 1 — 1 1

0 0

О

2

4

6

О О

Пусть в результате сбоя имеет место комбинация Х = О, Х = 1, Хз = 1. Тогда переход между ячейками с адресами О, 3, 7 завершается увеличением на единицу счетчика 7 и повторным счетом.

В случае возникновения, например, константой неисправности типа

"О" в 5-м разряде осуществляется переход между ячейками О, 1, 5 и данная неисправность обнаруживается.

Формула изобретения

Устройство для вычисления систем булевых функций, содержащее сдвиговый регистр, блок памяти констант, регистр команд, блок управления, регистр и счетчик, вход обнуления которого соединен с выходом признака обнуления счетчика, блока управления, первый выход управления записью которого соединен с входом разрешения записи регистра команд, информационный вход которого соединен с выходом блока памяти констант, старшие адресные входы которого соединены с выходом регистра, вход разрешения записи и вход обнуления которого соединены соответственно с вторым выходом управления записью блока управления и выходом признака начальной установки адреса блока управления, вход запуска устАдрес Содержимое ячеек ячейки ройства соединен с входом разрешения запуска блока управления, выход признака готовности которого соединен с выходом признака готов25 ности устройства, входы аргументов группы соединены с информационными . входами сдвигового регистра, вход

1, разрешения записи которого соединен с выходом признака начальной установ30 ки адреса блока управления, о т л и ч а ю щ е е с я тем, что, с цельн, повышения надежности работы устройства за счет выявления недопустимых результатов вычисления, выход признака увеличения счета блока .управления соединен со счетным входом счетчика, выход признака переполнения которого соединен с входом признака отказа блока управления и выходом признака ошибки устройства, информационные выходы группы которого соединены с выходами разрядов, кроме двух старших, регистра команд и информационными входами регистра, выходы первого и второго старших разрядов регистра команд соединены соответственно с первым и вторым входом управления переходом блока угравления, мпадшие адресные входы блока памяти констант соединены с выходом сдвигового регистра, вход разрешения сдвига которого соединен с вторым выходом управления записью блока управления.

1631 537
