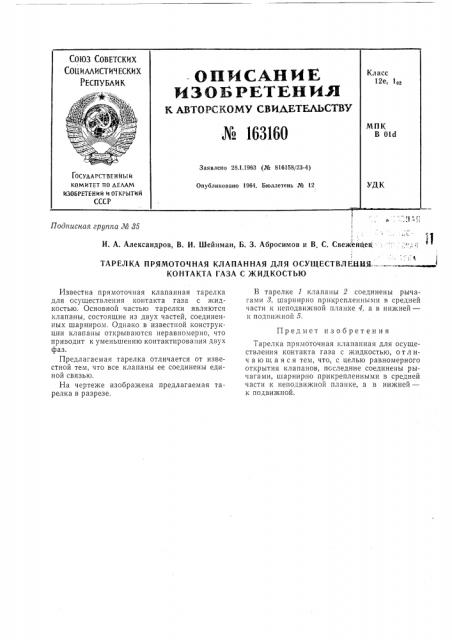

Подписная группа № 85

H. А. Александров, В. И. Шейнман, Б. 3. Абросимов и В, С. Свеж1нцев, -:

ТАРЕЛКА ПРЯМОТОЧНАЯ КЛАПАННАЯ ДЛЯ ОСУЩЕСТВЛЕНИЯ ..

КОНТАКТА ГАЗА С ЖИДКОСТЬЮ

Предмет изобретения

Известна прямоточная клапанная тарелка для осуществления контакта газа с жидкостью. Основной частью тарелки являются клапаны, состоящие из двух частей, соединенных шарниром. Однако в известной конструкции клапаны открываются неравномерно, что приводит к уменьшению контактирования двух фаз.

Предлагаемая тарелка отличается от известной тем, что все клапаны ее соединены единой связью.

На чертеже изображена предлагаемая тарелка в разрезе.

В тарелке 1 клапаны 2 соединены рычагами 8, шарнирно прикрепленными в средней части к неподвижной планке 4, а в нижней— к подвижной 5.

Тарелка прямоточная клапанная для осуществления контакта газа с жидкостью, отл ич а ю щ а я с я тем, что, с целью равномерного открытия клапанов, последние соединены рычагами, шарнирно прикрепленными в средней части к неподвижной планке, а в нижней— к подвижной. № 163160
