Зеркальный акустический модулятор добротности лазерного резонатора

Зеркальный акустический модулятор добротности лазерного резонатора

Иллюстрации

Показать все

Реферат



Изобретение относится к лазерной технике и может быть использовано при конструировании лазеров с модуляцией добротности. Цель изобретения - уменьшение ширины спектра импульса генерации лазера, В зеркальном акустооптическом модуляторе добротности, содержащем зеркало с изменяемой кривизной и пьезоэлемент, зеркало выполнено так, что в нем возбуждаются типы колебаний, при которых различные участки зеркала колеблются в противофазе, 1 ил. а €

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН . (19) (11) Al (g1)$ Н 01 Б 3/10

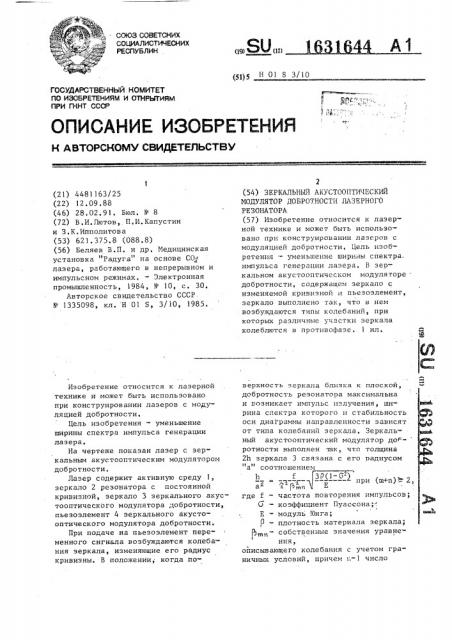

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4481163/25 (22) 12.09.88 (46) 28.02,91, Бюл. № 8 (72) В.И.Лютов, П,И.Капустин и З,К.Ипполитова (53) 621 ° 375.8 (088,8) (56) Беляев В.П. и др, Медицинская установка "Радуга на основе СО„> лазера, работающего в непрерывном и импульсном режимах. — Электронная промышленность, 1984, ¹ 10, с. 30.

Авторское свидетельство СССР №- 1335098, кл, Н 01 S, 3/?О, 1985.

Изобретение относится к лазерной технике и может быть использовано при конструировании лазеров с модуляцией добротности, Цель изобретения — уменьшение ширины спектра импульса генерации лазера.

На чертеже показан лазер с зеркальным акустооптическим модулятором добротности.

Лазер содержит активную среду 1, зеркало 2 резонатора с постоянной кривизной, зеркало 3 зеркального акустооптического модулятора добротности, пьезоэлемент 4 зеркального акустооптического модулятора добротности.

При подаче на пьезоэлемент переменного сигнала возбуждаются колебания зеркала, изменяющие его радиус кривизны. В положении, когда по2 (54) ЗЕРКАЛЬНЬ Й АКУСТООПТИЧЕСКИЙ

МОДУЛЯТОР ДОБРОТНОСТИ ЛАЗЕРНОГО

РЕЗОНАТОРА (57) Изобретение относится к лазерной технике и может быть использовано при конструировании лазеров с модуляцией добротности, Цель изобретения - уменьшение ширины спектра,. импульса генерации лазера, В зеркальном акустооптическом модуляторе добротности, содержащем зеркало с изменяемой кривизной и пьезоэлемент, зеркало выполнено так, что в нем возбуждаются типы колебаний, при которых различные участки зеркала колеблются в противофазе, 1 ил. верхность зеркала близка к плоской, добротность резонатора максимальна и возникает импульс излучения, ширина спектра которого и стабильность оси диаграммы направленности зависят от типа колебаний зеркала. Зеркальный акустооптический модулятор до " ротности выполнен чак, что толщина

2h зеркала 3 связана с его радиусом и I1 а соотношением

h f 3i (l — 0 ) при (в+и)»" 2

3 где f — частота повторения импульсов;

G — коэффициент Пуассона; .

Š— модуль 10нга;

Р - плотность материала зеркала;

1. ,„д- собственные значения уравнения, ойисывающего колебания с учетом граничных условий, причем и-1 число

1631644 формула изобретения,f5

Составитель О,Наний

Редактор B,Êîâòóí Техред Кравчук

КорректорN,Èàêñèìèøèíåö

Заказ 552 Тираж 302 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Н(-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðoä, ул. Гагарина, 101 узловых окружностей, ш — число узловых диаметров.

При выполнении зеркала 3 указанным образом в зеркале возбуждаются типы колебаний, в которых различные части в процессе колебаний движутся в противоположных направлениях, Это приводит к уменьшению фазового набега в среднем по сечению пучка и к суже- 1п нию ширины спектра импульса генерации лазера„

Зеркальный акустооптический модулятор добротности лазерного резонатора, содержащий зеркало с изменяющейся кривизной, соединенное с пьезовозбудитепем, имеющим площадь поперечного сечения в месте их соединения много меньшую площади поверхности зеркала, отличающийся тем, что, с целью уменьшения ширины спектра импульса генерации лазера, зеркало выполнено так, что его толщина 2h и радиус а связаны соотношением ь f 3 9(1-Я 1 — при (ш+п) 2, а Р „Е частота повторения импульсов лазера; собственные значения уравне" ния, описывающего колебания зеркала с учетом граничных условий, причем п-l — число узловых окружностей, m — число узловых диаметров собственного типа колебаний зеркала; плотность материала зеркала; коэффициент Пуассона; модуль 10нга.
