Преобразователь ортогональных напряжений в постоянное

Преобразователь ортогональных напряжений в постоянное

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к преобразовательной технике, и может быть использовано в быстродействующих системах автоматического управления. Цель изобретения - уменьшение пульсаций выходного напряжения. В преобразователе происходит компенсация переменной составляющей в выходном напряжении пульсирующим напряжением уд вое иной частоты , подаваемым на третий инвертирующий вход схемы 1 сложения-вычитания. Для этого между первым выходным выводом 6 преобразователя и третьими инвертирующими входом схемы 1 сложения-вычитания включены удвоитель 9 частоты и схема 10 выделения абсолютного значения. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 02 М 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4656799/07 (22) 28.02.89 (46) 28.02.91. Бюл, N. 8 (71) Научно-исследовательский, проектноконструкторский и технологический институт силовой полупроводниковой техники (72) В.С. Дубровин (53) 621.314(088.8) (56) Авторское свидетельство СССР . N. 334400003399, кл. Н 02 М 77//0066, 1972.

Заявка ПНР М 263085, кл. H 03 L, 1986. (54) ПРЕОБРАЗОВАТЕЛЬ ОРТОГОНАЛЬНЫХ НАПРЯЖЕНИЙ В ПОСТОЯННОЕ (57) Изобретение относится к электро,;5U,, 1631679 А1 технике, в частности к преобразовательной технике, и может быть использовано в быстродействующих системах автоматического управления. Цель изобретения — уменьшение пульсаций выходного напряжения, В преобразователе происходит компенсация переменной составляющей в выходном напряжении пульсирующим напряжением удвоенной частоты, подаваемым на третий инвертирующий вход схемы 1 сложения-вычитания. Для этого между первым выходным выводом 6 преобразователя и третьими инвертирующими входом схемы 1 сложения-вычита1 ния включены удвоитель 9 частоты и схема

10 выделения абсолютного значения. 2 ил.

40

Изобретение относится к электротехнике, в частности к преобразовательной технике, и может быть использовано в быстродействующих системах автоматического управления, Цель изобретения — уменьшение пульсаций выходного напряжения.

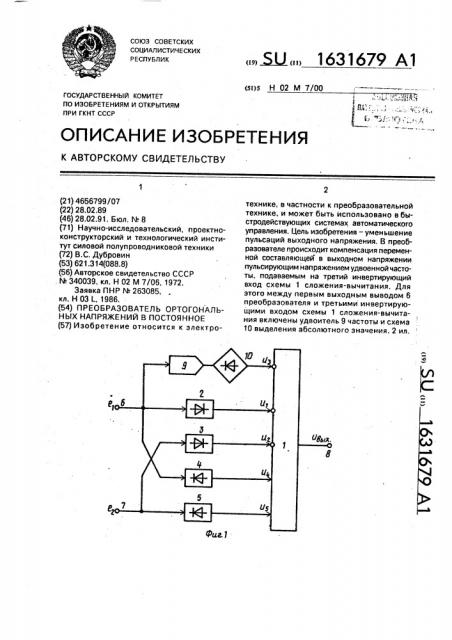

На фиг. 1 приведена структурная схема преобразователя ортогональных напряжений в постоянное; на фиг. 2 — временные диаграммы, поясняющие принцип его работы.

Преобразователь содержит схему 1 сложения-вычитания с тремя инвертирующими входами и двумя неинвертирующими входами, причем к первому и второму инвертирующему входам подключены соответственно выходы первого 2 и второго 3 однополупериодных выпрямителей положительного напряжения, а к первому и второму неинвертирующим входам подключены выходы соответственно первого 4 и второго 5 однополупериодных выпрямителей отрицательного напряжения. Первый входной вывод 6 преобразователя соединен с входами первых 2, 4 однополупериодных выпрямителей положительного и отрицательного напряжений, второй входной вывод 7 — с входами вторых 3, 5 однополупериодных выпрямителей положительного и отрицательного напряжений. Выходной вывод схемы 1 сложение-вычитание является выходом 8 преобразователя. Кроме того, первый входной вывод б преобразователя подключен к входу удвоителя 9 частоты, выход которого соединен с входом схемы 10 выделения абсолютного значения. Выход последней соединен с третьим инвертирующим входом схемы 1 сложения-вычитания.

Преобразователь работает следующим образом.

На первый входной вывод 6 подаетсЯ напРЯжение l1(t)= Umsln tot, а на второй входной вывод 7 — напряжение

l2(t)= 0mcos и t, сдвинутое на 90 эл,град. Ilo отношению к напряжению l1(t), где Um— амплитудное значение переменных напряжений; c0=2 лт — частота ортогональных напряжений.

Положительные полуволны входных напряжений 1ф) и lz(t) проходят через однополупериодные выпрямители 2 и 3 и подаются на инвертирующие входы схемы 1 сложения-вычитания, Отрицательные полуволны входных напряжений l1(t) и lz(t) проходят через однополупериодные выпрямители 4 и 5 и подаются на кеинвертирующие входы схемы 1 сложения-вычитания, Напряжение на выходе 8 преобразователя определяется суммой напряжений 01, Uz, U3 на инвертирующих входах и напряжений U4 и Us на неинвертирующих входах схемы 1 сложения-вычитания:

Uevx= (K101+K2U2+K3U3)+{K4U4+Kg0g), где К1, Къ Кз — коэффициенты передачи схемы сложения-вычитания 1 по первому, второму и третьему инвертирующим входам;

К4, Кь — коэффициенты передачи схемы

1 сложения-вычитания по первому и второму неинвертирующим входам.

При отсутствии компенсирующего капряжения 03 = 0 и при значениях

K1=K2=K4=K5=1 иквертированная сумма напряжений 01+Us и 04+Us дает пульсирующее (с двойной частотой) напряжение отрицательной полярности, среднее значение которого Еср=-40„/ zt

С выхода удвоителя 9 частоты напряжение Ug(t)= Umsln2 ю t подается на вход схемы 10 выделения абсолютного значения, выходное напряжение которого отрицательной полярности подается на третий инвертирующий вход схемы 1 сложения-вычитания. Инвертированное напряжение 03 является компенсирующим, среднее значение которого Езср= 2К30 / л, При выборе произведения коэффициентов передачи удвоителя частоты Kg, схемы выделения абсолютного значения К1о и коэффициента Кз из условия KgK1pK3=2-л/2 среднее значение суммарного выходного напряжения Еср будет в точности равно амплитудному значению Um входного напряжения ортогональных сигналов, т.е. (4 — л

Еср= 40я/ %+2 (2

) Um/ a =-Uп .

Формула изобретения

Преобразователь ортогональных напряжений в постоянное, содержащий схему сложения-вычитания с тремя инвертирующими и двумя неинвертирующими входами, к первому и второму инвертирующим входам подключены соответственко выходы первого и второго однополупериодных выпрямителей положительного напряжения, к первому и второму неинвертирующим входам подключены выходы соответственно первого и второго одкополупериодных выпрямителей отрицательного напряжения, а выход схемы сложения-вычитания соединен с выходным выводом преобразователя, причем первый входной вывод преобразователя соединен с входами первых одн ополупериодк ых вып рямителей поло1631679

Составитель В.Горохов

Техред M.Ìîðãåíòàë

Редактор М.Келемеш

Корректор H,Ðåâñêàÿ

Заказ 554 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 жительного и отрицательного напряжений, второй входной вывод — с входами вторых однополупериодных выпрямителей положительного и отрицательного напряжений, отличающийся тем, что, с целью уменьшения пульсации выходного напряжения, дополнительно введены удвоитель частоты и схема выделения абсолютного значения, причем первый входной вывод подключен к входу удвоителя частоты, выходом соединенного с входом схемы выделе5 ния абсолютного значения, выход которой подключен к третьему инвертирующему входу схемы сложения-вычитания.
