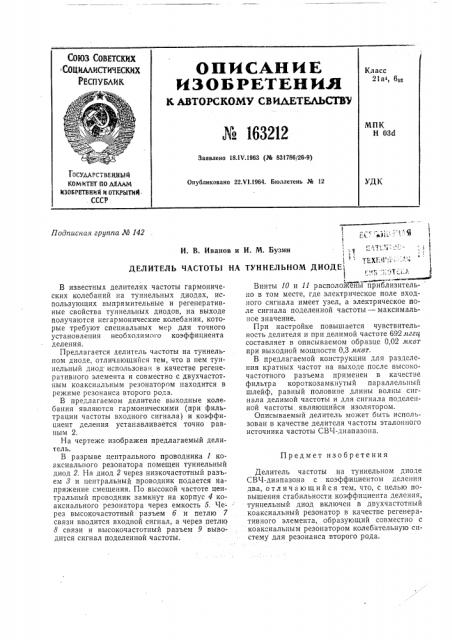

Союз Советских
СОЦИАЛИСТИЧЕСКИХ
Рисп влик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИАЕТЕЛЬСТВЪ
Класс
21а, 6О2
МПК
Н 0З1 № 163212
Заявлено 18.1V.1963 (М 831786(26-9) ГОСУЬАРСТВЕНМЬ1е1
КОМИТЕТ ПО AEAAR
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
> ДК
Опубликовано 22Х!,1964. Бюллетень М 12
И. М. Бузин
И. В. Иванов и
ДЕЛИТЕЛЬ ЧАСТОТЫ НА
В известных делителях частоты гармонических колебаний на туннельных диодах, использующих выпрямительные и регенеративные свойства туннельных диодов, на выходе получаются негармонические колебания, которые требуют специальных мер для точного установления необходимого коэффициента деления.
Предлагается делитель частоты на туннельном диоде, отличающийся тем, что в нем туннельный диод- использован в качестве регенеративного элемента и совместно с двухчастотным коаксиальным резонатором находится в режиме резочанса второго рода.
В предлагаемом делителе выходные колебания являются гармоническими (при фильтрации частоты входного сигнала) и коэффициент деления устанавливается точно равным 2.
На чертеже изображен предлагаемый делитель.
В разрыве центрального проводника 1 коаксиального резонатора помещен туннельный диод 2. На диод 2 через низкочастотный разьем 8 и центральный проводник подается напряжение смещения. По высокой частоте центральный проводник замкнут на корпус 4 коаксиального резонатора через емкость 5. Через высокочастотный разъем б и петлю 7 связи вводится входной сигнал, а через петлю
8 связи и высокочастотный разъем 9 выводится сигнал поделенной частоты.
Подписная группа № 142
;-;i,: !е,1Г-:
1 т
;.:,1: ;",.::.-!
ТУННЕЛЬНОМ ДИОДЕ(Винты !О и !1 риспплпл ены приблизительно в том месте, где электрическое поле входного сигнала имеет узел, а электрическое поле сигнала поделенной частоты — максимальное значение.
При настройке повышается чувствительность делителя и при делимой частоте 692л ггц составляет в описываемом образце 0,02 мквт при выходной мощности 0,3 мквт.
В предлагаемой конструкции для разделения кратных частот на выходе после высокочастотного разъема применен в качестве фильтра короткозамкнутый параллельный шлейф, равный половице длины волны сигнала делимой частоты и для сигнала поделенной частоты являющийся изолятором.
Описываемый делитель может быть использован в качестве делителя частоты эталонного источника частоты СВЧ-диапазона.
Предмет изобретения
Делитель частоты на туннельном диоде
СВЧ-диапазона с коэффициентом деления два, отличающийся тем, что, с целью повышения стабильности коэффициента деления, туннельный диод включен в двухчастотный коаксиальный резонатор в качестве регенеративного элемента, образующий совместно с коаксиальным резонатором колебательную систему для резонанса второго рода.
Ы 163212
Составитель А. Сиволгин
Редактор Б. С. Нанкина Техред Л. К. Ткаченко Корректор T. В. Муллина
Подп. к печ. 25/VII — 64ã. Формат бум. 60)(90з>
Заказ 1467/18 Тираж 900 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
