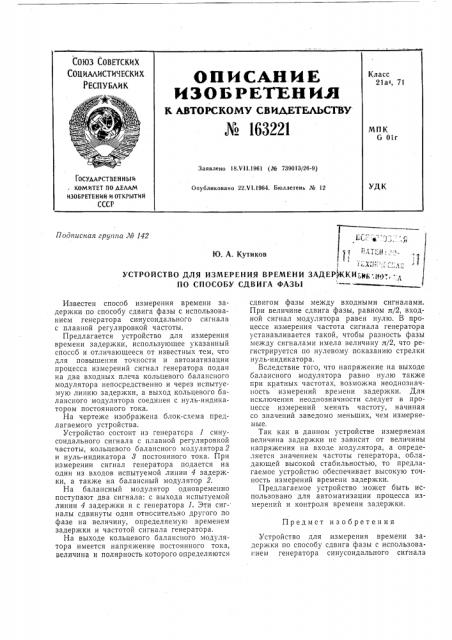

Реферат



Подписная грунта И 142

Ю, А. Кутиков

< Ю

".и

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ ЗАДЕРЖКИ-„.-щ,it<)„° -, ПО СПОСОБУ СДВИГА ФАЗЫ

Предмет изобретения

Известен способ измерения времени задержки по способу сдвига фазы с использованием генератора синусоидального сигнала с плавной регулировкой частоты.

Предлагается устройство для измерения времени задержки, использующее указанный способ и отличающееся от известных тем, что для повышения точности и автоматизации процесса измерений сигнал генератора подан на два входных плеча кольцевого балансного модулятора непосредственно и через испытуемую линию задержки, а выход кольцевого балансного модулятора соединен с нуль-индикатором постоянного тока.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство состоит из генератора 1 синусоидального сигнала с плавной регулировкой частоты, кольцевого балансного модулятора 2 и нуль-индикатора 8 постоянного тока. При измерении сигнал генератора подается на один из входов испытуемой линии 4 задержки, а также на балансный модулятор 2.

На балансный модулятор одновременно поступают два сигнала: с выхода испытуемой линии 4 задержки и с генератора 1. Эти сиг- налы сдвинуты один относительно другого по фазе на величину, определяемую временем задержки и частотой сигнала генератора.

На выходе кольцевого балансного модулятора имеется напряжение постоянного тока, величина и полярность которого определяются сдвигом фазы между входными сигналами.

При величине сдвига фазы, равном л/2, входной сигнал модулятора равен нулю. В процессе измерения частота сигнала генератора устанавливается такой, чтобы разность фазы между сигналами имела величину т/2, что регистрируется по нулевому показанию стрелки нуль-индикатора.

Вследствие того, что напряжение на выходе балансного модулятора равно нулю также гри кратных частотах, возможна неоднозначность измерений времени задержки. Для исключения неоднозначности следует в процессе измерений менять частоту, начинал со значений заведомо меньших, чем измеряемые, Так как в данном устройстве измеряемая величина задержки не зависит от величины напряжения на входе модулятора, а определяется значением частоты генератора, обладающей высокой стабильностью, то предлагаемое устройство обеспечивает высокую точность измерений времени задержки.

Предлагаемое устройство может быть использовано для автоматизации процесса измерений и контроля времени задержки.

Устройство для измерения времени задержки по способу сдвига фазы с использованием генератора синусоидального сигнала № 16322i

Составитель А. Романов

Текред Т. П. Курилко Корректор Г. И. Чугунова

Редактор Б. С. Панкина

Подп. к печ. 12)Ч1 — 64 г. Формат бум. 60)(90 >/8 Объем 0 13 изд q

Заказ 1410/16 Тираж 900 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 с плавной регулировкой частоты, от л и ч а ющ е е с я тем, что, с целью повышения точности и обеспечения возможности автоматизации процесса измерений, сигнал указанного генератора подан на два входных плеча кольцевого балансного модулятора непосредственно и через испытуемую линию задержки, а выход кольцевого балансного модулятора соединен с нуль-индикатором постоянного тока.
