СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК дпислние
ДЗОЦРКТЕНИЛ

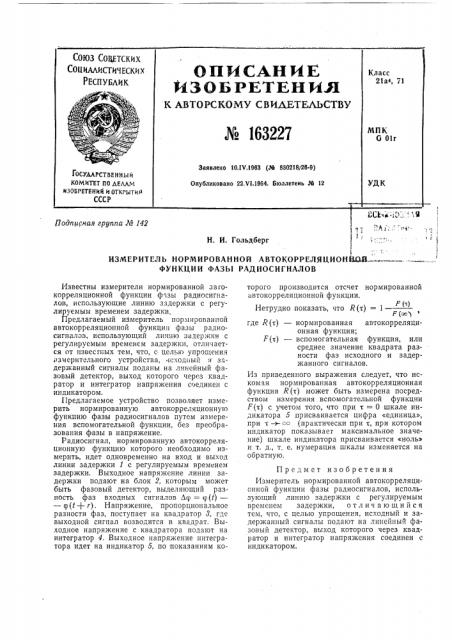

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 163227
«
J
Я «
К -
Заявлено 10.1ЧЛ963 (М 830218126-9) Опубликовано 22.VI.1964, Бюллетень М 12
ГОСУДАРСТВЕННЫ И
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИН
СССР ь СЬ»," "., ". Ч
Додпщная группа № 142
1 с
1; -
H. И. Гольдберг
ИЗМЕРИТЕЛЬ НОРМИРОВАННОЙ АВТОКОРРЕЛЯЦИОНИХХЙ=ФУНКЦИ И ФАЗ Ь! РАДИОСИГНАЛОВ
Известны измерители нормированной авгокорреляционной функции ф-зы радиосигналов, использующие линию задержки с регулируемым временем задержки.
Предлагаемый измеритель нормированной автокор реляционной функции фазы радиосигналов, использующий линию задержки с регулируемым временем задержки, отличается от извесгных тем, что, с цельк> упрогцения измерительного устройства, исходный я задержанный сигналы поданы на линейный фазовый детектор, выход которого через квадратор и интегратор напряжения соединен с индикатором.
Предлагаемое устройство позволяет измерить нормированную автокорреляционную функцию фазы радиосигналов путем измерения вспомогательной функции, без преобразования фазы в напряжение.
Радиосигнал, нормированную автокорреляционную функцию которого необходимо измерить, идет одновременно на вход и выход линии задержки 1 с регулируемым временем задержки. Выходное напряжение линии задержки подают на блок 2, которым может быть фазовый детектор, выделяющий разность фаз входных сигналов Arp = cp(t)— — и> (1 + r) . Напряжение, пропорциональное разности фаз, поступает на квадратор 8, где выходной сигнал возводится в квадрат. Выходное напряжение с квадратора подают на интегратор 4. Выходное напряжение интегратора идет на индикатор 5, по показаниям которого производится отсчет нормированной автокорреляционной функции.
F (<)
Нетрудно показать, что R (т) = 1
F (со где Я(т) — нормированная автокорреляционная функция;
Р(т) — вспомогательная функция, или среднее значение квадрата разности фаз исходного и задержанного сигналов.
Из приведенного выражения следует, что искомая нормированная автокорреляционная функция R (т) может быть измерена посредством измерения вспомогательной функции
Р(т) с учетом того, что при т = О шкале индикатора 5 присваивается цифра «единица», гри x oo (практически при т, при котором индикатор показывает максимальное значение) шкале индикатора присваивается «ноль» и т. д,, т. е. нумерация шкалы изменяется на обратную.
Предмет изобретения
Измеритель нормированной автокорреляционной функции фазы радиосигналов, использующий линию задержки с регулируемым временем задержки, отличающийся тем, что, с целью упрощения, исходный и задержанный сигналы подают на линейный фазовый детектор, выход которого через квадратор и интегратор напряжения соединен с индикатором.
Составитель А. Сиволгин
Редактор Г. M. Печоров Техред А. А. Камышникова Корректор 3. А. Бетева
