Диэлектрическое покрытие алюминиевоговолновода

Диэлектрическое покрытие алюминиевоговолновода

Иллюстрации

Показать все

Реферат

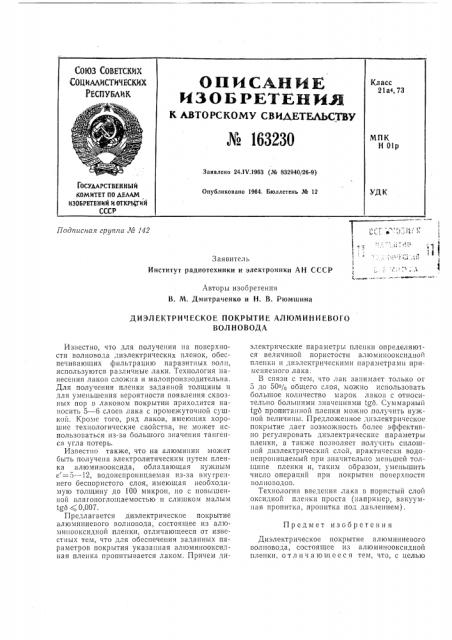

СОЮЗ СОВЕТСКИХ

СОЦ ИААИСТИЧ ЕСКИХ

РЕСПУ .АИК, ОПИСаНИК

ИЗОЬ РЕТЕНИ.Н

К АВТОРСКОМУ СВИ,АЕТЕЛЬСТВУ

g2 163230

Класс

21а4, 73

% мпм р(МПК

H 01p

Заявлено 241Ч.1963 (№ 832940/26-9) ГОСУДАРСТВЕННЫ И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 1964. Бюллетень № 12

УДК

1

1 ф

М I

1 !

Подписная группа М 142

Заявитель

Институт радиотехники и электроники АН СССР

Авторы изобретения

В. M. Дмитраченко и H. В. Рюмшина

ДИЭЛЕКТРИЧЕСКОЕ ПОКРЫТИЕ АЛЮМИНИЕВОГО

ВОЛ HOBOÄA

Предмет изобретения

Известно, что для получения на поверхности волновода диэлектрических пленок, обеспечивающих фильтрацию паразитных волн, используются различные лаки. Технология нанесения лаков сложна и малопроизводительна.

Для получения пленки заданной толщины и для уменьшения вероятности появления сквозных пор в лаковом покрытии приходится наносить 5 — 6 слоев лака с промежуточной сушкой. Кроме того, ряд лаков, имеющих хорошие технологические свойства, не может использоваться из-за большого значения тангенса угла потерь.

Известно также, что на алюминии может быть получена электролитическим путем пленка алюминооксида, обладающая нужным е =5 — 12, водонепроницаемая из-за внугреннего беспористого слоя, имеющая необходимую толщину до 100 микрон, но с повышенной влагопоглощаемостью и слишком малым

tg6 (0,007.

Предлагается диэлектрическое покрытие алюминиевого волновода, состоящее из алюминооксидной пленки, отличающееся от известных тем, что для обеспечения заданных параметров покрытия указанная алюминооксидная пленка пропитывается лаком. Причем диэлектрические параметры пленки определяются величиной порнстости алюминооксидной пленки и диэлектрическими параметрамн применяемого лака.

В связи с тем, что лак занимает только от

5 до 50% общего слоя, ioMIIo использовать большое количество марок лаков с относительно большими значениями tg6. Суммарньш

tg6 пропитанной пленки можно получить нужной величины. Предложенное диэлектрическое покрытие дает возможность более эффективно регулировать диэлектрические параметры пленки, а также позволяет получить сплошной диэлектрический слой, практически водонепроницаемый при значительно меньшей толщине пленки и, таким образом. уменьшить число операций при покрытии поверхности в о Л I I O B O I O Â .

Технология введения лака в пористый слой оксидной пленки проста (например, вакуумная пропитка, пропитка под давлением).

Диэлектрическое покрытие алюминиевого волповода, состоящее из алюминооксидной пленки, отличающееся тем, что, с целью № 163230

Составитель А. Романов

Редактор Б. С. Нанкина Текред А. А. Кудрявицкая Корректор Г. И. Чугунова

Поди. к печ. !8)Ъ 1 — 64 r. Формат бум. 60 X 90 /а Объем 0,1 изд. л.

Заказ 1307i17 Тираж 900 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР .Чосква, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 ооеспечения заданных параметров покрытия, указанная алюминооксидная пленка пропитана лаком, причем диэлектрические параметры покрытия определяются величиной пористости алюминооксидной пленки и диэлектрическими параметрами применяемого лака,
