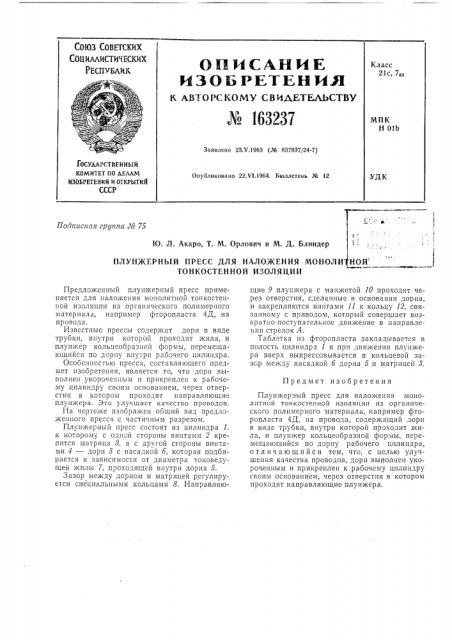

Со!0 CosecmX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ

ИЗОБ РЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 163237

Класс

2!с, 7вз

МПК

Н OIb

Заявлено 23.Ъ .1963 (№ 837937/24-7) ГОСУААРСТВЕННЫИ

КОМИТЕТ ПО АЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Опубликовано 22.V1.1964. Бюллетень № 12

УДК

Подписная группа № 75

) Ю. Л. Акаро, T. М. Орлович и М. Д. Блиндер

ПЛУНЖEPHblA ПРЕСС ДЛЯ НАЛОЖЕНИЯ МОНОЛИ HOA

ТОНКОСТЕННОЙ ИЗОЛЯЦИИ

Предмет изобретения

Предло>кенный плунжерный пресс применяется для наложения монолитной тонкостенной изоляции из органического полимерного материала, например фторопласта 4Д, на провода.

Известные прессы содержат дорн в виде трубки, внутри которой проходит >кила, и плунжер кольцеобразной формы, перемещающийся по дорну внутри рабочего цилиндра, Особенностью пресса, составляющего предмет изобретения, является то, что дорн выполнен укороченным и прикреплен к рабочему цилиндру своим основанием, через отверстия в котором проходят направляющие плунжера. Это улучшает качество проводов.

На черте>ке изобра>кен общий вид предложенного пресса с частичным разрезом.

Плунжерный пресс состоит из цилиндра 1, к которому с одной стороны винтами 2 крепится матрица 8, а с другой стороны винтами 4 — дорн 5 с насадкой б, которая подбирается в зависимости от диаметра токоведущей >килы 7, проходящей внутри дорна 5.

Зазор между дорном и матрицей регулируется специальными кольцами 8. Направляющие 9 плун>кера с манжетой 10 проходят через отверстия, сделанные в основании дорна, и закрепляются винтами 11 к кольцу 12, связанному с приводом, который совершает возвратно-поступательное движение в направлении стрелок А.

Таблетка из фторопласта закладывается в полость цилиндра 1 и при движении плунжера вверх выпрессовывается в кольцевой зазор между насадкой б дорна 5 и матрицей 8.

Плун>керный пресс для наложения монолитной тонкостенной изоляции из органического полимерного материала, например фторопласта 4Д, на провода, содержащий дорн в виде трубки, внутри которой проходит жи".а, и плунжер кольцеобразной формы, перемещающийся по дорну рабочего цилиндра, отличаюш,ийся тем, что, с целью улучшения качества проводов, дорн выполнен укороченным и прикреплен к рабочему цилиндру своим основанием, через отверстия в котором проходят направляющие плунжера, M 163237
