Свеклоуборочный комбайн

Свеклоуборочный комбайн

Иллюстрации

Показать все

Реферат



Изобретение относится к свеклоуборочным комбайнам. Цель изобретения - повышение надежности и производительности . Это достигается за счет того.что за подкапывающей лапой 3, ботвоподъемником и теребильным аппаратом с очистителем 4 корней размещен направитель-выравниватель в виде струйного вентилятора 13 с вертикально установленным направляющим кожухом 14 с окном для подачи в него корнеплодов, а в нижней части кожуха установлен ботвосрезающий аппарат в виде смонтированных на горизонтальном валу 15 обрезиненных колец 16 и закрепленных между ними плоских ножей 17. 4 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 D 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМИ И ОТКРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф

I»

Ъ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3844826/63

1 (22) 17.01.85 (46) 07.03.91. Бюл. О9 (75)Е.Н. Баханов, Г.С.Бузов, В.В.Зотов, И.А.Проскудин, В.П.Кустарев и В.Ф.Родиков (53) 631.358.633.61 (088.8) (56) Цымбал А.Г.Машины для свекловодства.

M.: 1976, с.159-161. (54) СВЕКЛОУБОРОЧНЫЙ КОМБАЙН (57) Изобретение относится к свеклоуборочным комбайнам. Цель изобретения— повышение надежности и производи„„ЫХ,„1632385 А1 тельности. Это достигается за счет того,что за подкапывающей лапой 3, ботвоподьемником и теребильным аппаратом с очистителем 4 корней размещен направитель-выравниватель в виде струйного вентилятора 13 с вертикально установленным направляющим кожухом 14 с окном для подачи в него корнеплодов, а в нижней части кожуха установлен ботвосрезающий аппарат в виде смонтированных на. горизонтальном валу 15 обрезиненных колец 16 и закрепленных между ними плоских ножей 17. 4 ил.

1632385

За очистителем корней установлен вы- . равнинэтель-направитель в виде высоконапорного струйного вентилятора 13 с вертикально установленным направляю- 40 щим кожухом 14, с окном для подачи в него корнеплодов, В нижней части кожуха 14 установлен ботвосрезающий аппарат, выполненный в виде смонтированных на горизонтальном валу 15 обрезиненных колец 16 и закрепленных между ними плоских ножей 17, лезвия которых расположены перп енди куля рно диаметрам обрезинен н ых колец. Комбайн содержиттакжетранспортер18 50 для ботвы и транспортер 19 для корней.

Свеклоуборочный комбайн работает следующим образом,.

Свеклоуборочный комбайн (один или несколько) прицеплчется к трактору и транспор- 55 тируется к месту уборки свеклы.

Нэ поле ПОДкапывающаЯ IIBh8 3 ВВОДитсЯ в почву и при перемещении.трактора она подрезает слой земли под свеклой, Конструктивно совмещенные между собой ботвоподьИзобретение относится к сельскохозяйственному машиностроению, в частности к свеклоубарочным комбайнам, и может быть использовано при уборке кормовой и сахарной свекль,, а также и других подобных корнеклубнаплодов, Цель изобретения — повышение надеж..ости и производительности.

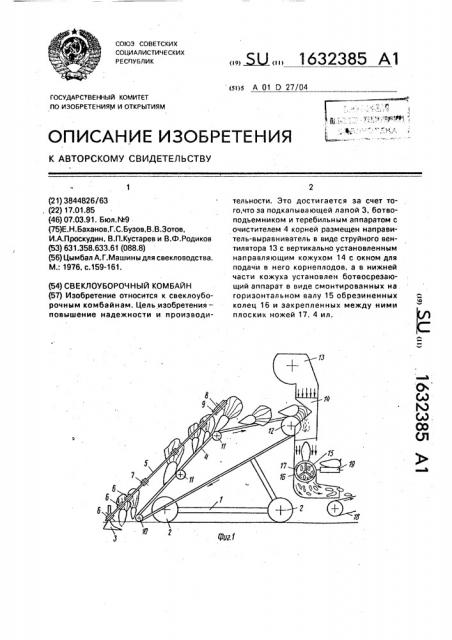

На фиг,1 изображен свеклоуборочный комбайн, вид сбоку; на фиг,2 — то же, вид

-верху; на фиг.3 — режущий ботвосрезающий аппарат, вид с торца; на фиг.4 — то же, вид сбоку, Свеклоуборочный комбайн содержит раму 1 с ходовыми колесами 2, смонтиро.1анные на раме 1 подкапывающую лапу 3.

GnrI1оподъемник и теребильный аппарат с очистителем корней. Ботвоподъемник и теребильный аппарат выполнены в виде наклонно установленной пары расходящихся нэд подкапыв ющей лапой 3 и прилегающих друг к другу над очистителем 4 корней приводных ремней 5, которые надеты на отклоняющие 5, подпружиненные 7 и ведущие 8 ролики, Перед ВЕдущими роликами 8 установлены защитные экраны 9, которые исключают попадание ботвы в зону расположения ведущих роликов. Очиститель4 корней выполнен в виде втулочно-роликового транспортера, рабочая ветвь которого расположена под сходящимися приводными ремнями 5 ботвоподъемника и теребильного аппарата и опирается на Ведомую 10, поддерживающие 11 и ведущую 12 звездочки.

35 емник и теребильный аппарат захватывают расположенными над подкапывающей лапой 3 участками приводных ремней 5 полегшую ботву и укладывают корни свеклы на втулочно-роликовый транспортер очистителя 4 корней. В свеклоуборочном комбайне перемещение приводных ремней 5 осуществлено зэ счет установки редуктора (не показан) с большей скоростью, чем скорость перемещения втулочно-роликового транспортера очистителя 4 корней. За счет разности скорости перемещения приводных ремней 5 и втулочно-роликового транспортера свекла располагается нэ выходе из ботвопадъемника и теребильного аппарата ботвой вперед и в таком положении направляется втулочно-роликовым транспортером очистителя корней к выравнивателю-на правителю, Подхватываемая напорным направленным потоком воздуха вентилятора 13 выравнивателя свекла по кожуху 14 подается ботвой к ботвосрезающему аппарату. За счет большой скорости вра цения обрезиненных колец 16 ботвосрезающего аппарата при падении свеклы ботва ее несколько раз срезается лезвиями плоских ножей 17 и при упирании корня свеклы в обрезиненное кольцо 16 срезается последняя часть ботвы и обрезанный корень свеклы отбрасывается на транспортер

19 корней, с помощью которого корни свеклы направляются в бункер.

Обрезанная ботва тем же воздушным потоком, создаваемым вентилятором 13, подается на транспортер 18 ботвы.

Использование свеклоуборочного комбайна предлагаемой конструкции позволяет обеспечить более надежную его работу с высокой производительностью за счет более простой конструкции его узлов.

Формула изобретения

Свеклоуборочный комбайн, включающий закрепленные на раме подкапывающую лапу, ботвоподъемник, теребильный аппарат, выравниватели-направители и ботвосрезающий аппарат, транспортеры для ботвы и корней, отличающийся тем, что, с целью повышения надежности и производительности, выравниватель-направитель выполнен в виде высоконапорного струйного вентилятора с вертикально установленным направляющим кожухом, имеющим в верхней части окно для подачи в него корнеплодов, при этом ботвосрезающий аппарат установлен в нижней части кожуха и выполнен в виде смонтированных на горизонтальном валу обрезиненных колец с закрепленными между ними плоскими ножами.
