Гранулятор

Гранулятор

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для получения материалов в виде гранул способом экструдирования с последующим разделением жгутов на гранулы и является усовершенствованием гранулятора по авт. ев Ms 1528551. Цель изобретения - повышение однородности грансостава продукта , Гранулятор содержит корпус 1, в котором выполнены формующие отверстия 2. В корпусе 1 размещен полый червяк 3, в гребне которого наряду с отверстиями 5 выполнен ряд продольных пазов 6. За счет перетекания материала через пазы 6 происходит усреднение давления по длине корпуса и повышается однородность грансостава продукта. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 01 J 2/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф 1 (61) 1528551 (21) 4684780/26 (22) 15.03.89 (46) 07.03.91. Бюл. М 9 (71) Днепропетровский опытный завод полимерного машиностроения (72) В.В.Немков. В.Ф.Гулин, В.E.Màêñþòà и И.М.Кузяевi (53) 66.099.2 (088.8) (56) Авторское свидетельство СССР

М 1528551, кл. В 01 J 2/20, 1987. (54) ГРАНУЛЯТОР (57) Изобретение относится к устройствам для получения материалов в виде гранул... Ы„„1632482 А2 способом экструдирования с последующим разделением жгутов на гранулы и является усовершенствованием гранулятора по авт. св. М 1528551. Цель изобретения — повышение однородности грансостава продукта, Гранулятор содержит корпус 1, в котором выполнены формующие отверстия

2. В корпусе 1 размещен полый червяк 3, в гребне которого наряду с отверстиями 5 выполнен ряд продольных пазов 6. За счет перетекания материала через пазы 6 происходит усреднение давления по длине корпуса и повышается однородность грансостава продукта. 1 ил.

1632482

Составитель Р.Горяинова

Техред M.Mîðãåíòàë Корректор M.Äåì÷èê

Редактор С.Пекарь

Заказ 571 Тираж 341 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для получения материалов в виде гранул способом зкструдирования с последующим разделением жгутов на гранулы и является усовершенствованием гранулятора по авт. св. М 1528551.

Цель изобретения —. повышение однородности грансостава продукта.

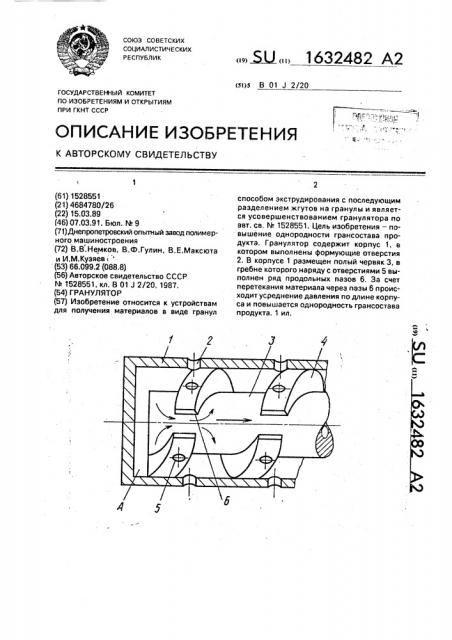

На чертеже представлен гранулятор, продольный разрез, . Гранулятор содержит корпус 1, в котором выполнены формующие отверстия 2, Б корпусе 1 размещен полый червяк 3, в гребне 4 которого, наряду с отверстиями 5 выполнен ряд продольных пазов 6.

Гранулятор работает следующим обраПри вращении червяка 3 материал выдавливается через отверстия 2 в корпусе и поступает в зону А, расположенную между торцом корпуса и торцом червяка, где дав5 ление достигает максимальной величины.

Под действием этого давления материал поступает в пазы 6, что приводит к усреднению давления по длине корпуса и, в конечном итоге,к повышению однородности грансо10 става продукта.

Формула изобретения

Гранулятор по авт, св. N. 1528551, о тл и ч а ю шийся тем, что, с целью

15 повышения однородности грансостава продукта, в гребне червяка выполнены продольные пазы.
