Рабочая поверхность триерного цилиндра

Рабочая поверхность триерного цилиндра

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и предназначено для послеуборочной обработки семенного зерна . Цель изобретения - повышение качества разделения при очистке семян от примесей гречишки. Для этого расположенные вдоль образующей триерного цилиндра (ТЦ) параллельными рядами ячейки 2 выполнены в форме трехгранной равнобедренной пирамиды. Одна из граней основания каждой ячейки 2 расположена параллельно образующей рабочей поверхности 1 ТЦ. Каядая последующая в ряду ячейка 2 повернута относительно предыдущей на 180°. Длина основания каждой ячейки 2 составляет 3,5-4 мм, а глубина - 5,5-6 мм. Семена зерновой смеси в процессе вращения ТЦ захватываются ячейками 2 и выносят ся из рабочей зоны при определенном положении ТЦ. Семена, не уместившиеся по размерам в ячейку 2, выводятся сходом из рабочей зоны ТЦ. Форма ячейки 2 ТЦ соответствует форме выделяемых семян сорняков и позволяет более четко заполнять ее ими, дольше находиться на рабочей поверхности 1 ТЦ, что повышает эффективность отделения семян сорняков от семян гречихи культурной. 1 з.п.ф-лы, 1 ил. 5S

СОЮЗ СОВЕтСНИХ социАлистичесних

РЕСГ)УБЛИН (19) (11) (5g)$ В 07 В 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (п.-ч," б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРытиям

ПРИ ГКНТ СССР (21) 4625677/03 (22) 10.11.88 (46) 07.03.91. Бюл. У 9 (71) Научно-производственное объединение Южный Урал (72) А.Г.Крючков и А.Н.Чабанюк (53) 621. 928. 13 (088. 8) (56) Авторское свидетельство СССР и 601058, кл. В 07 В 13/02, 1975.

Патент ФРГ 11 42587, кл. В 07 В 13/02, опублик. 1926. (54) РАБОЧАЯ ПОВЕРХНОСТЬ ТРИЕРНОГО

ЦИЛИНДРА (57) Изобретение относится к сельскому хозяйству и предназначено для послеуборочной обработки семенного зерна. Цель изобретения — повышение качества разделения при очистке семян от примесей гречишки. Для этого расположенные вдоль образующей триерного цилиндра (ТЦ) параллельнычи рядами

2 ячейки 2 выполнены в форме трехгранной равнобедренной пирамиды. Одна из граней основания каждой ячейки 2 расположена параллельно образующей рабочей поверхности 1 ТЦ. Каждая последующая в ряду ячейка 2 повернута относительно предыдущей на 180 . Длина

0 основания каждой ячейки 2 составляет

:3,5-4 мм, а глубина - 5,5-6 мм. Семена зерновой смеси в процессе вращения

ТЦ захватываются ячейками 2 и выносят. ся из рабочей зоны при определенном положении ТЦ, Семена, не уместившиеся о размерам в ячейку 2, выводятся сходом из рабочей зоны ТЦ. Форма ячейки 2 ТЦ соответствует форме выделяемых семян сорняков и позволяет более четко заполнять ее ими, дольше находиться на рабочей поверхности

I ТЦ, что повышает эффективность отделения семян сорняков от семян гречихи культурной. 1 з.п.ф-лы, 1 ил.

1632522

Ф о р м у л а и з.о б р е т е н и я

Составитель О. Паленова

Редактор Г. Гербер Техред JI. Сердюкова

Корректор М, Шарошн

Заказ 573 Тираж 369 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óèãîðîä, ул. Гагарина, 101

Изобретение относится к сельскому хозяйству, в частности к устройствам для послеуборочной обработки семенного зерна.

Цель изобретения — повышение ка- чества разделения при .очистке семян о т приме сей гре чишк и.

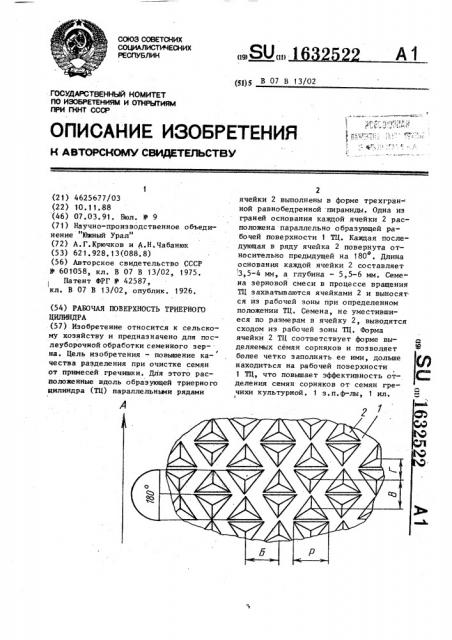

На чертеже изображено расположение ячеек на рабочей поверхности триерного цилиндра, вид в плане.

Поверхность 1 триерного цилиндра выполнена с ячейками 2, выполненными в виде трехгранной равнобедренной. пирамиды с шагом между ячейками вдоль 15 образующей Б, с шагом между ячейками поперек образующей цилиндра В и Г, длиной основания пирамиды P и глуби- ной ячейки. Ячейки расположены параллельными рядами вдоль образующей. 20

Одна из граней основания каждой ячейки расположена параллельно образую-. щей рабочей поверхности, а каждая последующая в ряду ячейка повернута относительно предыдущей йа 180 25

Рабочая поверхность триерного цилиндра работает следующим образом.

В процессе вращения по направлению А (фиг. 1) триерного цилиндра с предлагаемыми ячейками из зерновой смеси, поступающей .в. триерный цилиндр, семя . гречишки татарской, развееистой и вьюнковой своим размером по длине,ширине и толщине вмещается в ячейку в форме трехгранной равнобедренной пирамиды с длиной основания

3,5-4 мм, глубиной ячейки 5,5-6 мм, захватывается ячейкой и выносится из рабочей зоны при определенном положении триерного цилиндра, а семена гре- 4р чихи культурной, не уместившиеся по размерам в ячейку, выводятся сходом из рабочей зоны триерного цилиндра. При непрерывном вращении триерного цилиндра и непрерывном поступлении в 45

I него зерновой смеси непрерывно происходит процесс выделения сейян гречишки татарской, развесистой и вьюнкот вой из семян гречишки культурной. По данным исследованиям поверхность триерного цилиндра позволяет эффективно отделять семена гречишки татарской, развесистой и вьюнковой от семян гречихи. Семена гречишки татарской, развесистой и вьюнковой имеют форму, максимально приближающуюся к форме равностороннего четырехгранника (тетраэдра).

Предлагаемая ячейка триерного цилиндра в форме правильной равнобедренной трехгранной пирамиды соответствует форме выделяемх семян сорняков и позволяет более четко заполнять ее ими, дольше находиться на рабочей поверхности триерного цилиндра, что повышает эффективность отделения семян сорняков от,семян гречихи культурной.

1. Рабочая поверхность триерного цилиндра, включающая ячейки, расположенные параллельными рядами вдоль образующей цилиндра, о т л и ч а ющ а я с я тем, что, с целью повышения качества разделения при очистке семян от примесей гречишки, ячейки выполнены в форме трехгранной равнобедренной пирамиды, при этом одна из граней основания каждой ячейки расположена параллельно образующей рабочей поверхности триерного цилиндра, а каждая последующая в ряду ячейка поверь нута относительно предыдущей на 180

2. Рабочая поверхность по п. 1, о тличающая ся тем, чтодлина основания каждой ячейки составляет 3,5-4 мм, а глубина — 5,5-6 мм.
