Патент ссср 163253

Патент ссср 163253

Иллюстрации

Показать все

Реферат

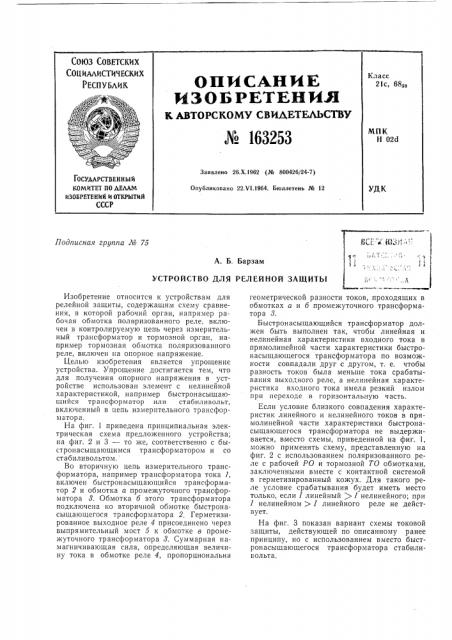

СОЮЗ СОВЕТСКИХ

COll ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Класс

21с, 68.-в

ОПИСАНИЕ

ИЗОЬРЕТЕНИЛ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

g2 163253

Nlll K

I 020

Заявлено 26.Х.1962 (№ 800426/24-7) Опубликовано 22,Ч1.1964. Бюллетень № 12

ГОСУДАРСТВЕННЪ1И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

А. Б. Барзам

УСТРОЙСТВО ДЛЯ РЕЛЕЙНОЙ ЗАЩИТЬ(Изобретение относится к устройствам для релейной защиты, содержащим схему сравнения, в которой рабочий орган, например рабочая обмотка поляризованного реле, включен в контролируемую цепь через измерительный трансформатор и тормозной орган, например тормозная обмотка поляризованного реле, включен на опорное напряжение.

Целью изобретения является упрощение устройства. Упрощение достигается тем, что для получения опорного напряжения в устройстве использован элемент с нелинейной характеристикой, например быстронасыщающийся трансформатор или стабиливольт, включенный в цепь измерительного трансформатора.

На фиг. 1 приведена принципиальная электрическая схема предложенного устройства; на фиг. 2 и 3 — то же, соответственно с быстронасыщающимся трансформатором и со стабиливольтом.

Во вторичную цепь измерительного трансформатора, например трансформатора тока 1, включен быстронасыщающийся трансформатор 2 и обмотка а промежуточного трансформатора 8. Обмотка б этого трансформатора подключена ко вторичной обмотке быстронасыщающегося трансформатора 2, Герметизированное выходное реле 4 присоединено через выпрямительный мост 5 к обмотке в промежуточного трансформатора 8. Суммарная намагничивающая сила, определяющая величину тока в обмотке реле 4, пропорциональна

Постисная. гру1гла № 75 геометрической разности токов, проходящих в обмотках а и б промежуточного трансформатора 8.

Быстронасыщающийся трансформатор должен быть выполнен так, чтобы линейная и нелинейная характеристики входного тока в прямолинейной части характеристики быстронасыщающегося трансформатора по возможности совпадали друг с другом, т. е. чтобы разность токов была меньше тока срабатывания выходного реле, а нелинейная характеристика входного тока имела резкий излом при переходе в горизонтальную часть.

Если условие близкого совпадения характеристик линейного и нелинейного токов в прямолинейной части характеристики быстронасыщающегося трансформатора не выдерживается, вместо схемы, приведенной на фиг. 1, можно применять схему, представленную на фиг. 2 с использованием поляризованного реле с рабочей PO и тормозной ТО обмотками, заключенными вместе с контактной системой в герметизированный кожух. Для такого реле условие срабатывания будет иметь место только, если 1 линейный ) 1 нелинейного; при

l нелинейном ) I линейного реле не действует.

На фиг, 3 показан вариант схемы токовой защиты, действующей по описанному ранее принципу, но с использованием вместо быстронасыщающегося трансформатора стабиливольта. № 1б3253

Предмет изобретения

Фиг.2

Фиг,1

Фиг. 3

Составитель И. Кондрашова

Редактор П. А. Вербова Техред А. А. Камышникова Корректор Г. Е. Опарина

Поди. к печ. 3/И1 — 64 г. Формат бум. 60)j90 /8 Объем 0,13 изд. л.

Заказ 1541/2 Тираж 1300 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2

Устройство для релейной защиты, содержащее схему сравнения, в которой рабочий орган включен в контролируемую цепь через измерительный трансформатор и тормозной орган включен на опорное напряжение, отлич ающееся тем, что, с целью упрощения устройства, для получения опорного напряжения использован элемент с нелинейной характеристикой, например быстронасыщающийся трансформатор или стабиливольт, включенный в цепь измерительного трансформатора.
