Штамп двойного действия

Штамп двойного действия

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к штампам для объемной штамповки. Цель изобретения - повышение производительности. Штамп двойного действия содержит корпус, пуансон с основной опорой и промежуточной опорой в виде емкости, заполненной магнитоили электровязкой жидкостью, и выталкивателем , а также матрицу с выталкивателем э При ходе вниз ползуна пресса подается электрическое напряжение на емкость с жидкостью, которая изменяет агрегатное состояние и твердеет, что обеспечивает необходимый выстой пуансона. При снятии напряжения жидкость восстанавливает текучесть 1 ил„

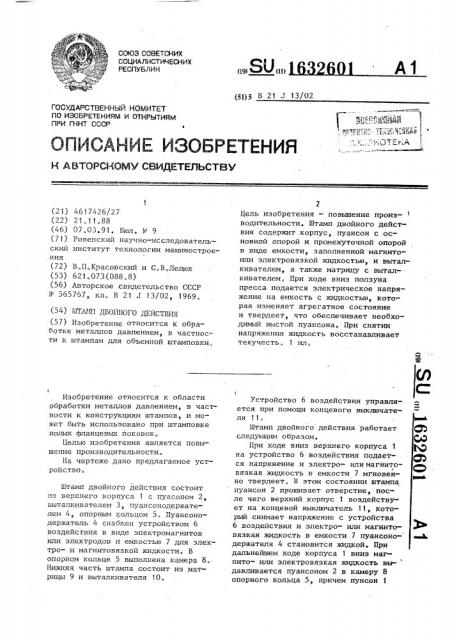

СОЮЗ СОВЕТСНИ1(СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51)5 В 21 J 13/02

,!.-: Т . Д !

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П-(НТ СССР (21) 4617426/27 (22) ?1,,11.88 (46) 07.03.91. Бюл. ¹ 9 (71) Ровенский научно-исследовательский институт технологии машиностроения (72) В.П.Красовский и С.В.Лелюх (53) 621.073(088.8) (56) Авторское свидетельство СССР

¹ 565757, кл„ В 21 J 13/02, 1969. (54) ШТАИП ДВОЙНОГО ДЕЙСТВИЯ (57) Изобретенче относитсЯ к обра" ботке металлов давлением, в частности к штампам для объемной штамповки.

Изобретение относится к области обработки металлов давлением, в частности к конструкциям штампов, и может быть использоьано при штамповке полых сланцевых поковок.

Целью изобретения является повышение производительности.

На чертеже дано предлагаемое устройство.

Штамп двойного действия состоит нз верхнего корпуса 1 с пуасоном 2, выталкивателем 3, пуансонодержателем 4, опорным кольцом 5. Пуансонодержатель 4 снабжен устройством 6 воздействия в виде электромагнитов или электродов и емкостью 7 для электро- и магнитовязкой жидкости. В опорном кольце 5 выполнена камера 8.

Нжкняя часть штампа состоит из матрицы 9 и выталкивателя 10.

Цель изобретения — повышение производительности. Штамп двойного действия содержит корпус, пуансон с основной опорой и промежуточной опорой в виде емкости, заполненной магнитоили электровязкой жидкостью, и выталкнвателем, а также матрицу с выталкивателем. При ходе вниз ползуна пресса подается электрическое напряжение на емкость с жидкостью, которая изменяет агрегатное состояние и твердеет, что обеспечивает необходимый выстой пуансона. При снятии напряжения жидкость восстанавливает текучесть. 1 ил.

Устройство 6 воздействия управляется при помощи концевого выключателя 11.

Штамп двойного действия работает ф следующим образом. СьР

При ходе вниз верхнего корпуса 1 (Я на устройство 6 воздействия подается напряжение и электро- или магнитовязкая жидкость в емкости 7 мгновенно твердеет„ В этом состоянии штампа пуансон 2 прошивает отверстие, после чего верхний корпус 1 воздействует на концевой выключатель 11, который снимает напряжение с устройства

6 воздействия и электро- или магнитовязкая жидкость в емкости 7 пуансоно- Ь держателя 4 становится жидкой. При дальнейшем ходе корпуса 1 вниз магнито- или электровязкая жидкость выдавливается пуансоном 2 в камеру 8 опорного кольца 5, причем пунсон 1

1632601 действия и магнито-и электровязкая жидкость вновь затвердевает.

Формула и з обретения

Составитель В.Бещеков

Техред Д.Олийнык Корректор С.Черни

Редактор Л.Гратилло

Заказ 577 Тираж 410, Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-. издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 при этом поступательного движения не соверщает, а выталкиватель 3 в это время формрует фланец в матрице

9. При ходе верхнего корпуса 1 вверх поковка выталкивается из матрицы 9 выталкивателем 10 и снимается с пуансона 2 выталкивателем 3, причем емкость 7 пуансонодержателя 4 освобожда ется и жидкость из камеры 8 опорного 10 кольца 5 переходит в емкость 7. IIocле этого корпус 1 воздействует на концевой выключатель 11, который подает напряжение.на устройство 6 возШтамп двойного действия, coqepKa ий корпус с пуансоном, опорой и выталкивателем, а также матрицу с выталкивателем, о т л и ч а ю щ и й— с я тем, что, с целью повышения производительности, пуансон снабжен промежуточной опорой в виде емкости, заполненной магнито- или электровязкой жидкостью.
