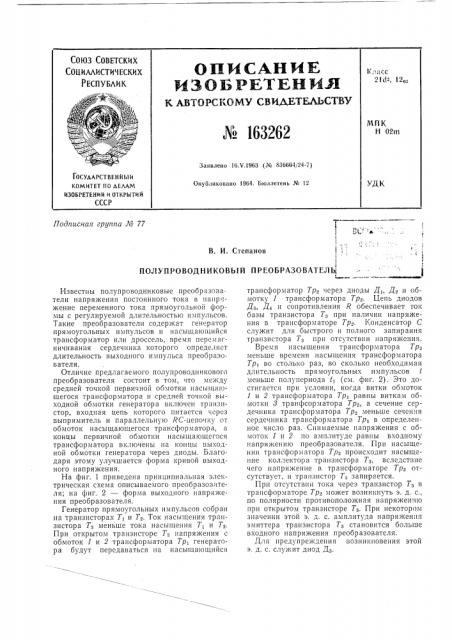

Реферат



В. И. Степанов

Подписная группа № 77

ПОЛУПРОВОДН ИКОВЫ

Ь . ю

1 !

, 1

Й ПРЕОБРАЗОВАТЕЛЬ

Известны полупроводниковые преобразователи напряжения постоянного тока в напряжение переменного тока прямоугольной формы с регулируемой длительностью импульсов.

Такие преобразователи содержат ген< ратор прямоугольных импульсов и насыщающийся трансформатор или дроссель, время перемагничивания сердечника которого определяет длительность выходного импульса преобразователя, Отличие предлагаемого полупроводникового преобразователя состоит в том, что (между средней точкой первичной обмотки HBcbIIHBI0шегося трансформатора и средней точкой выходной обмотки генератора включен транзистор, входная цепь которого питается через выпрямитель и параллельную RC-цепочку от обмоток насыщающегося трансформатора, а концы первичной обмотки насыщающегося трансформатора включены на концы выходной обмотки генератора через диоды, Благодаря этому улучшается форма кривой выходного напряжения.

На фиг. 1 приведена принципиальная электрическая схема описываемого преобразователя; на фиг. 2 — форма выходного напряжения преобразователя.

Генератор прямоугольных импульсов собран на транзисторах Т, и Т . Ток насыщения транзистора Т,,меньше тока насыщения Т, и Т..

При открытом транзисторе Т;, напряжения с обмоток 1 и 2 трансформатора Тр, генератора будут передаваться на насыщающийся трансформатор Тр через диоды Д„Д и оомотку 1 трансформатора Тр.. Цепь диодов

Дь Д4 и сопротивления R обеспечивает ток базы транзистора Т> при наличии напряжения в трансформаторе Тр>. Конденсатор С служит для быстрого и полного запирания транзистора Т при отсутствии напряжения.

Время насыщения трансформатора Трменьше времени насыщения трансформатора

Тр, во столько раз, во сколько необходимая длительность прямоугольных импульсов меньше полупериода 4 (см. фиг. 2). Это достигается при условии, когда витки обмоток

1 и 2 трансформатора Тр, равны виткам оомотки 8 транфсорматора Тр>>, а сечение сердечника трансформатора Тр меньше сечения сердечника трансформатора Тр в определенное число раз. Снимаемые напряжения с обмоток 1 и 2 по амплитуде равны входному напряжению преобразователя. При насыщении трансформатора Тр происходит насыщение коллектора транзистора Т(, вследствие чего напряжение в трансформаторе Тр отсутствует, и транзистор Т запирается.

При отсутствии тока через транзистор Т> в трансформаторе Тр может возникнуть э. д. с., по полярности противоположная напряжени|о при открытом транзисторе Т>. При некотором значении этой э. д. с. амплитуда напряжения эмиттера транзистора Т, становится больше входного напряжения преобразователя.

Для предупреждения возникновения этой э. д. с, служит диод Д;.

X 163262

Предмет изобретения

Д1

Фьг. /

Фиг.2

Составитель И. Кондрашова

Тсхрсд T. П. Курилко Корректор М. И. Козлова

Р<дакт р Найнона!

1о;

Зак 13 1411,8 Тирани 1000 Цена 5 коп.

Ц! 11! ! Г11 Гссударственио) о коми1ета по делам изобретений и открытий СССР й1осква, IJe»Tp, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Полупроводниковый преобразователь иапря>ксиия постоянного тока в напряжение переменного тока прямоугольной формы с регулируемой длительностью импульсов, содержащий иасыщак щийся трансформатор, пита ошийся от генератора прямоуго lbHblx импульсов, о тли ч аю щи и ся тем, что, с целью улучшения формы кривой выходного напряжеиия, между средней точкой первичной обмотки насыщающегося трансформатора и средней точкой выходной обмотки генератора включен транзистор, входная цепь которого питается через выпрямитель и параллельную

RC-цепочку от обмоток насыщающегося трансформатора, а концы первичной обмотки иасыщающегося трансформатора включены на концы выходной обмотки генератора через диоды.
