Экзотермическая смесь

Экзотермическая смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к литейному производству, а именно к составам экзотермических смесей, используемых для утепления прибылей стальных отливок. Цель изобретения - повышение выхода годного литья. Экзотермическая смесь содержит, мас.%: ферросилиций 20-40; железная окалина 55-75; натриевая селитра 3,5-5; жидкое стекло 1,5-5. Благодаря пониженной температуре воспламенения (время нагрева образца смеси до воспламенения 27-39), достаточно высокой (1420-1530°С) температуре горения и значительной продолжительности (260-345 с) горения смеси обеспечивается ее высокая утепляющая способность при обогреве прибылей диаметром 100-150 м. В результате выход годного литья повышается до 71,8 - 73,5%. 2 табл.

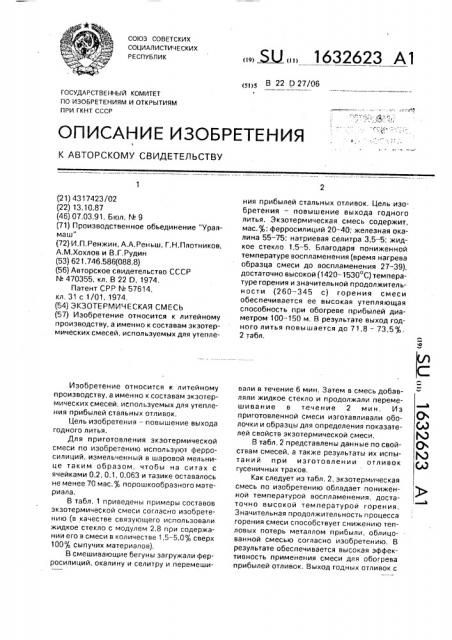

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<5 >5 В 22 0 27/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР,г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4317423/02 (22) 13.10.87 (46) 07.03.91. Бюл. ¹ 9 (71) Производственное объединение "Уралмаш" (72) И.П, Ренжин, А,А. Реньш, Г.Н.Плотников, А.M.Õîõëîâ и В.Г.Рудин (53) 621.746.586(088.8) (56) Авторское свидетельство СССР

N 470355, кл. В 22 О, 1974.

Патент СPP ¹ 57614, кл, 31 с 1/01, 1974. (54) ЭКЗОТЕРМИЧЕСКАЯ СМЕСЬ (57) Изобретение относится к литейному производству, а именно к составам экзотермических смесей, используемых для утеплеИзобретение относится к литейному производству, а именно к составам экзотермических смесей, используемых для утепления прибылей стальных отливок.

Цель изобретения — повышение выхода годного литья.

Для приготовления экзотермической смеси по изобретению используют ферросилиций, измельченный в шаровой Måëüíèце таким образом, чтобы на ситах с ячейками 0,2, 0,1, 0.063 и тазике оставалось не менее 70 мас.% порошкообразного материала, В табл. 1 приведены примеры составов экзотермической смеси согласно изобретению (в качестве связующего использовали жидкое стекло с модулем 2,8 при содержании его в смеси в количестве 1,5-5,0 сверх

100% сыпучих материалов), В смешивающие бегуны загружали ферросилиций, окалину и селитру и перемеши„„5U„„1632623 А1 ния прибылей стальных отливок, Цель изобретения — повышение выхода годного литья. Экзотермическая смесь содержит, мас. : ферросилиций 20-40; железная окалина 55-75; натриевая селитра 3,5 — 5; жидкое стекло 1,5-5. Благодаря пониженной температуре воспламенения (время нагрева образца смеси до воспламенения 27-39), достаточно высокой (1420-1530 С) температуре горения и значительной продолжительности (260-345 с) горения смеси обеспечивается ее высокая утепляющая способность при обогреве прибылей диаметром 100-150 м. В результате выход годного литья повышается до 71,8 — 73,5%.

2 табл. вали в течение 6 мин. 3атем в смесь добавляли жидкое стекло и продолжали перемешивание в течение 2 мин. Из приготовленной смеси изготавливали оболочки и образцы для определения показателей свойств экзотермической смеси.

В табл. 2 представлены данные по свойствам смесей, а также результаты их испытаний при изготовлении отливок гусеничных траков.

Как следует из табл. 2, экзотермическая смесь по изобретению обладает пониженной температурой воспламенения, достаточно высокой температурой горения.

Значительная продолжительность процесса горения смеси способствует снижению тепловых потерь металлом прибыли, облицованной смесью согласно изобретению. В результате обеспечивается высокая эффективность применения смеси для обогрева прибылей отливок. Выход годных отливок с

1632623

Таблица 1

Таблица 2

Составитель В.Мальков

Техред M.Ìîðãåíòàë Корректор О.Ципле

Редактор В.Данко

Заказ 578 Тираж 491 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, уп.Гагарина, 101 прибылями диаметром 100-150 мм повышается до 71,8 — 73,5; ь.

Формула изобретения

Экзотермическая смесь для обогрева литейных прибылей преимущественно диаметром 100 — 150 мм, включающая ферросилиций, железную окалину и натриевую селитру, отличающаяся тем, что, с целью повышения выхода годного литья, смесь дополнительно содержит жидкое стекло при следующем соотношении ингредиентов, мас,%:

5 Ферросилиций 20-40

Железная окалина 55-75

Натриевая селитра 3,5-5,0

Жидкое стекло 1,5 — 5,0
