Флюс для сварки магниевых сплавов

Флюс для сварки магниевых сплавов

Иллюстрации

Показать все

Реферат



Изобретение относится к сварочному производству, я частности к флюсам для сварки магниевых сплавов. Цель изобретения - повышение качества сварных соединений за счет улучшения формирования проплава сварного шва и сварочно-технологических ч свойств флюса. Флюс фторидно-оксидной системы имеет следующее соотношение компонентов мас.%: фторид лития 19-21, фторид магния 19-21} фторид кальция 4-6; фторид бария 4-6, фторид алюминия криолит 7-9 фторид цезия 20-22J окись магния 2-4 J двуокись кремния 3-5, фторид калия 4-7. Фторид калия устраняг г побитость сварного шва. 1 табл S (Я

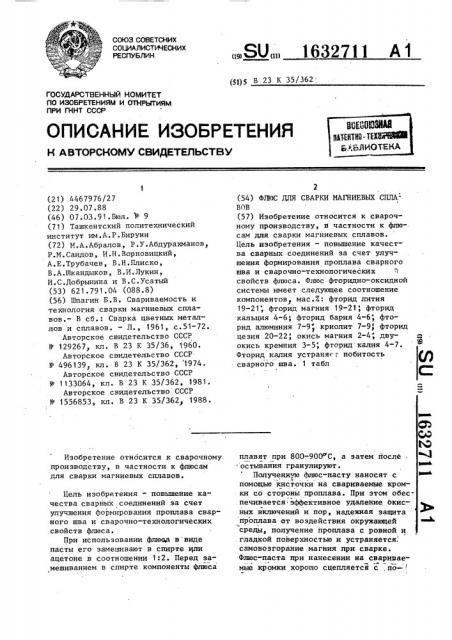

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1)g В 23 К 35/362.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4467976/27 (22) 29.07.88 (46) 07.03.91.Бюл. №- 9 (71) Ташкентский политехнический институт им.А.P.Áèðóíè (72) N.À.Абралов, P..У.Абдурахманов

P.М.Саидов, И.Н.Ворновицкий, А.Е.Трубачев, В.Н.Плиско, В.А.Шкандыков, В.И.Лукин, И.С.Добрынина и В.С.Усатый (53) 621.791.04 (088.8) (56) Шпагин Б.В. Свариваемость и технология сварки магниевых сплавов. — В сб.: Сварка цветных металлов и сплавов. — Л., 1961, с.51-72.

Авторское свидетельство СССР

¹ 129267 кл. В 23 К 35/36, 1960.

Авторское свидетельство СССР № 496139 кл. В 23 К 35/362, "1974.

Авторское свидетельство СССР № 1133064, кл. В 23 К 35/362, 1981.

Авторское свидетельство СССР № 1556853, кл. В 23 К 35/362 1988.

Изобретение относится к сварочному. производству, в частности к флюсам для сварки магниевых сплавов.

Цель изобретения — повьппение качества сварных соединений за счет улучшения формирования проплава сварного шва и сварочно-технологических свойств флюса.

При использовании флюса в виде пасты его замешивают в спирте или ацетоне в соотношении 1:2. Перед замешиванием в спирте компоненты флюса

„„SU„„1632711 А 1

2 (54) ФЛЮС ДЛЯ СВАРКИ МАГНИЕВЫХ СПЛАВОВ (57) Изобретение относится к сварочному производству, и частности к флюсам для сварки магниевых сплавов.

Цель изобретения — повышение качества сварных соединений за счет улучшения формирования проплава сварного шва и сварочно-технологических свойств флюса. Флюс фторидно-оксидной системы имеет следующее соотношение компонентов мас.Ж: фторид лития

19-21; фторид магния 19-21, фторид кальция 4-6, фторид бария 4-6; фторид алюминия 7-9 криолит 7-91 фторид цезия 20-22; окись магния 2-4; двуокись кремния 3-5; фторид калия 4-7.

Фторид калия устраняг г побитость сварного шва. 1 табл плавят при 800-900 С, а затем после . 4 остывания гранулируют.

Полученную флюс-пасту наносят с помощью кисточки на свариваемые кромки со стороны проплава. При этом обеспечивается эффективное удаление окисных включений и пор, надежная защита проплава от воздействия окружающей среды, получение проплава с ровной и гладкой поверхностью и устраняется. самовозгорание магния при сварке.

Флюс-паста при нанесении на свариваемые кромки хорошо сцепляется с,по- !

1632711

Химический состав, мас.% т

Двуокись

Криолит Фторид цезия

Фторид лития

Фторид магния

Фторид бария

Фторид алюмиФторид, кальция

Окись магния

Фторид калия ния кремния

21

20

8,5 21

3 4

19

21

8,5

22

18

8,5

8,5

3 4

19

19 5 5

23 3 5

21 1 б

21

20

20

8,5

8,5

20

8,5

8,5

21 3 4 верхностью металла, а остатки флюса и шлака хорошо смываются в воде.

Фториды лития, магния, бария и кальция способствуют получению смеси, эффективно удаляющей окисную пленку

cb свариваемых кромок свариваемых изделий в необходимом для сварки магниевых сплавов температурном интервале. 10

Фториды алюминия, цезия и криолит, вводимые в состав флюса, позволяют повысить эффективность действия флюса, улучшить сцепляемость флюса с поверхностью свариваемого металла, 15 а также обеспечить легкое удаление остатков флюса и шлака.

Окись магния и двуокись кремния, содержащиеся в составе флюса, спо,собствуют улучшению удаления остат- 20 ков флюса и шлака, а также.препятствуют самовозгоранию магния при сварке.

Присутствие в составе флюса фторида калия позволяет не только по- 25 высить эффективность действия флюса, но также улучшить формирование про,плава сварного шва, устранить его побитость и улучшить сварочно-технологические свойства флюса. 10

Состав флюса представлен в таблице. Оценка сцепляемости компонентов флюса с поверхностью металла производилась по 5-бальной системе, где

0 баллов — флюс при рихтовке полностью осыпается с поверхности изделия; 1 балл — при рихтовке с поверхности изделия осыпается 8090% нанесенного флюса; 2 балла — при рихтовке с поверхности изделия осыпается 60-70% на-, несенного флюса, 3 балла — при рихтовке с поверхности изделия осыпается

40-50% нанесенного флюса, 4 балла— при рихтовке с поверхности изделия осыпается 20-30% нанесенного флюса, 5 баллов — при рихтовке с поверхности изделия осыпается 0- 10Х нанесенного флюса. Смываемость остатков флюса и шлака в воде также оценивалась по 5-бальной системе, где 0 бал- лов — остатки флюса и шлака не смыва"I ются; 1 балл — смываются 10-20% остат ков флюса и шлака; 2 балла — смываются 30-40% остатков флюса и шлака, 3 балла — смываются 50-б0% остатков флюса и шлака; 4 балла — смываются

70-80% остатков флюса и шлака; 5 бал.лов — смываются 90-100% остатков флюса и шлака.

В качестве материала для исследова ния нл взят магниево-марганцовис—

9 22 3 5

7 20 4 3

9 22 2 4

7 20 4 5

85, 21 3 4

16327

Формиро- СмываеОтносительная протяженность

Температура плавления, С о

Сцепляемость флюса = с помасть вание сварного шва остатка флюса и шлака верхностью металла. окисных включений, мм

Хорошее

650

650

660

665

0,003

660

670

0,002

Плохое

Хорошее

Плохое

Хорошее

655

665

3

0,002

650

О.

650

3 тый сплав MAS. Составы, представленные в таблице, способствуют удалению окисных включений и несплавлений в металле шва и препятствуют самовозго-, L ранию свариваемого металла.

Состав--@mota оптимален при следующем соотношении компонентов, мас.Ж:

Фторид лития ° 20 10

Фторид магния 20

Фторид бария 5

Фторид кальция 5

Фторид алюминия 8,5

Криолит 8,5 15

Фторид цезия 21

Окись магния 3

Двуокись кремния 4

Фторид калия 5

Флюс способствует эффективному удалению окисных включений и несплавлений из металла шва сварных соединений магниевых сплавов. Использование этого флюса при сварке магниевых сплавов позволяет устранить побитость

25 проплава сварного шва, что обеспечивает получение сварных соединений с ровным,и гладким формированием проплава. Наличие в составе флюса окислов и надежная защита проплава от воз-30 действия окружающей среды препятствуют самовозгоранию магниевых сплаваю т

11 б вов при сварке. Флюс удобен при эксп.— луатации так как обладает хорошими сварочно-технологическими свойствами, отличается прочным сцеплением с поверхностью свариваемого металла и легкой смывкой шлака и остатков флюса в воде после сварки.

Формула изобретения

Флюс для сварки магниевых сплавов, преимущественно в виде пасты, содержащий фториды лития, магния, бария, кальция, алюминия, цезия, криолит, двуокись кремния и окись магния, отличающийся тем, что, с целью повышения качества сварных соединений sa счет улучшения формирования проплава и сварочно-технологических свойств флюса, он дополнительно содержит фториды калия при следующем соотношении компонентов, Фторид лития 19-21, Фторид магния 19-21

Фторид бария 4-6 "Фторип кальция 4-6 .Фторид аллюминия 7-9

Криолит 7-9

Фторид цезия . 20-22

Окись магния 2-4

Двуокись кремния 3-5

Фторид калия 4-7
