Устройство для электроосаждения металла внутри полости

Устройство для электроосаждения металла внутри полости

Иллюстрации

Показать все

Реферат



Изобретение относится к гальванопластике и может применяться при изготовлении герметичных мембран или перегородок. Цель изобретения - повышение качества покрытия путем выглаживания гальванического осадка. Устройство, содержащее вращающийся вокруг вертикальной оси анод с закрепленными на его торце щетками 7, снабжено стеклянными шариками 6, расположенными в полости, образованной щетками . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 24 В 39/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4689968/02 (22) 04.04.89 (46) 07.03.91. Бюл. 3Ф 9 (72) В. М, Нагирный; Е. В. Миловский, Л. Б. Ткаченко, Т, П. Орел и Л. А. Приходько (53) 621.357.5(088.8) (56) Патент США %4176015, кл. С 25 05/32, 1979. (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРООСАЖДЕНИЯ МЕТАЛЛА ВНУТРИ ПОЛОСТИ

„„!Ж„„1632750 А1 (57) Изобретение относится к гальванопластике и может применяться при изготовлении герметичных мембран или перегородок.

Цель изобретения — повышение качества покрытия путем выглаживания гальванического осадка. Устройство, содержащее вращающийся вокруг вертикальной оси анод с закрепленными на его торце щетками 7, снабжено стеклянными шариками 6, расположенными в полости, образованной щетками. 2 ил, 1632750

Изобретение относится к гальванопластике и гальваностегии и может быть применено в машиностроении при изготовлении герметичных мембран, перегородок или нанесения покрытий внутри цилиндрической . (конусной) полости из коррозионностойких сталей и сплавов электроосаждением, Целью изобретения является повышение качества покрытия путем выглаживания гальванического осадка.

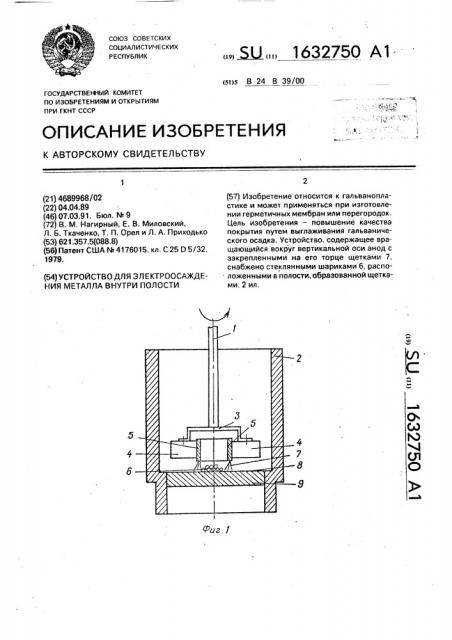

На фиг. 1 изображено устройство, вертикальный разрез; на фиг. 2 — то же, вид сверху.

Устройство состоит из анодного стержня 1 токоподвода в виде вала вертикального вращения, размещенного в полости детали

2, к которому с помощью стяжной скобы 3 прикреплены анодные сегменты 4 из одноименного с покрытием металла, В зазоре между анодными сегментами симметрично осевой линии закреплен лоток 5 из плексигласа или фторопласта, который служит для помещения стеклянных шариков 6, К нижним торцам лотка по периметру присоединены притирочные щетки 7, соприкасающиеся в рабочем состоянии с покрываемой поверхностью 8 и препятствующие одновременно выходу шариков 6 за пределы лотка 5 в процессе вращения устройства. При этом-с целью исключения постоянного экранирования участка покрываемой поверхности 8, расположенного в ее центре, лоток 5 разделен треугольными перегородками, вершины которых соединяются в точке, совпадающей с осью вращения анодного стержня 1.

Устройство работает следующим образом.

Анодный стержень 1 с присоединенными к нему никелевыми анодными сегментами 4 и лотком 5 со щетками 7 подсоединяют к валу двигателя. На специальном приспособлении заполняют нижнюю часть внутренней полости детали 2 легкоплавким наполнителем 9 заподлицо с горизонтальным уступом для образования поверхности

8 наращивания мембраны. Монтируют деталь на специальное катодное приспособле5 ние и готовят поверхность 8 по следующей схеме (основные операции):обезжиривание протиркой венской известью; травление химическое в растворе азотно-плавиковой смеси кислот; активация химическая в рас10 творе соляной кислоты; активация электрохимическая в сильно кислом хлоридно-никелевом электролите (предварительное никелирование).

Закрепляют катодную оснастку с подго15 товленной деталью на передвижной штанге, опускают соосно во внутреннюю полость детали 2 анодное устройство до соприкосновения Щеток 7 с покрываемой поверхностью 8, заполняют лоток стеклянными

20 шариками диаметром 3-4 мм и загружают деталь с устройством в ванну никелирования, после чего включают вращение анода и ток электролиза.

После наращивания слоя легкоплавкий

25 наполнитель (например, сплав Вуда) удаляется выплавлением.

По сравнению с известными предлагаемое устройство обеспечивает более высокое качество покрытия.

Формула изобретения

Устройство для электроосаждения металла внутри полости, содержащее цилиндрический анод, выполненный с воэможностью

35 вращения относительно вертикальной оси и притирочный элемент в виде щетки, закрепленный на аноде, о т л и ч а ю щ е е с я тем, что, с целью повышения качества покрытия путем выглаживания гальванического осадка, 40 притирочный элемент выполнен со стеклянными шариками, расположенными внутри полости, образованной щетками, при этом щетки закреплены на торцовой части анода о симметрично оси вращения.
