Устройство для пневмодинамического упрочнения наружных поверхностей деталей

Устройство для пневмодинамического упрочнения наружных поверхностей деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к упрочнению деталей поверхностным пластическим деформированием , Цель изобретения - повышение качества наклепа. Цель достигается тем, что в устройстве для пневмодинамического упрочнения наружных поверхностей Деталей по авт. св. № 889722 каждый из корпусов снабжен турбинной обоймой с дроссельными каналами, центр симметрии которых совпадает с параболическими спиралями , связывающими разгонный канал корпуса с цилиндрической полостью, внутри которой размещен радиальный золотник. При этом полость с одной стороны соединена с камерой-ресивером, а с другой - с пневмоприводом . Это позволяет использовать дополнительную энергию воздуха, поступающего в разгонный канал, что ведет к увеличению кинетической энергии. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

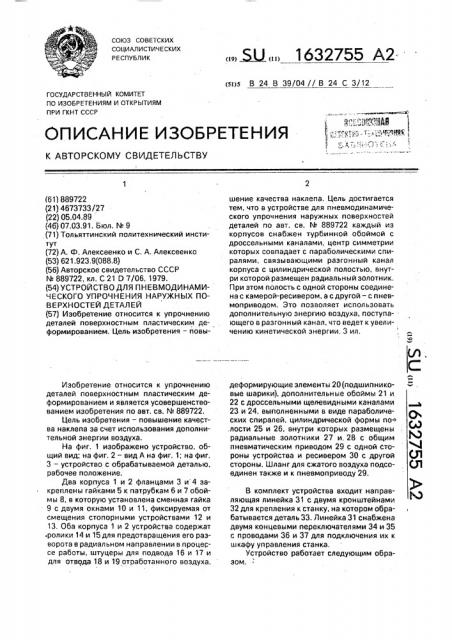

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 889722 (21) 4673733/27 (22) 05.04.89 (46) 07.03.91. Бюл. М 9 (71) Тольяттинский политехнический институт (72) А, Ф, Алексеенко и С. А. Алексеенко (53) 621.923.9(088.8) (56) Авторское свидетельство СССР

М 889722, кл. С 21 D 7/06, 1979. (54) УСТРОЙСТВО ДЛЯ ПНЕВМОДИНАМИЧЕСКОГО УПРОЧНЕНИЯ НАРУЖНЫХ ПОВЕРХНОСТЕЙЕЙ ДЕТАЛ ЕЙ (57) Изобретение относится к упрочнению деталей поверхностным пластическим деформированием, Цель изобретения — повыИзобретение относится к упрочнению деталей поверхностным пластическим деформированием и является усовершенствованием изобретения по авт. св. М 889722, Цель изобретения — повышение качества наклепа за счет использования дополнительной энергии воздуха.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг.

3 — устройство с обрабатываемой деталью, рабочее положение.

Два корпуса 1 и 2 фланцами 3 и 4 закреплены гайками 5 к патрубкаM 6 и 7 обоймы 8, в которую установлена сменная гайка

9 с двумя окнами 10 и 11, фиксируемая от смещения стопорными устройствами 12 и

13. Оба корпуса 1 и 2 устройства содержат .ролики 14 и 15 для предотвращения его разворота в радиальном направлении в процерсе работы, штуцеры для подвода 16 и 17 и для отвода 18 и 19 отработанного воздуха, .. Ж,» 1632755 А2 (st)s В 24 В 39/04 // В 24 С 3/12 шение качества наклепа. Цель достигается тем, что в устройстве для пневмодинамического упрочнения наружных поверхностей деталей по авт. св. N 889722 каждый из корпусов снабжен турбинной обоймой с дроссельными каналами, центр симметрии которых совпадает с параболическими спиралями, связывающими разгонный канал корпуса с цилиндрической полостью, внутри которой размещен радиальный золотник, При этом полость с одной стороны соединена с камерой-ресивером, а с другой — с пневмоприводом. Это позволяет использовать дополнительную энергию воздуха, поступающего в разгонный канал, что ведет к увеличению кинетической энергии. 3 ил.

Ьдеформирующие элементы 20 (подшипниковые шарики), дополнительные обоймы 21 и

22 с дроссельными щелевидными каналами д

23 и 24, выполненными в виде параболиче- «р ских спиралей, цилиндрической формы по .лости 25 и 26, внутри которых размещены радиальные золотники 27 и. 28 с общим пневматическим приводом 29 с одной стороны устройства и ресивером 30 с другой Ql стороны. Шланг для сжатого воздуха подсо- (Jl единен также и к пневмоприводу 29.

В комплект устройства входит направляющая линейка 31 с двумя кронштейнами

32 для крепления к станку, на котором обрабатывается деталь 33. Линейка 31 снабжена двумя концевыми переключателями 34 и 35 с проводами 36 и 37 для подключения их к шкафу управления станка.

Устройство работает следующим образом.

1632755

Определяют геометрические параметры упрочняемой резьбы детали 33, профиль, номинальный диаметр, шаг резьбы, По параметрам резьбы подбирается сменная, гайка 9 и закрепляется в обойме 8. Устройство навинчивается на деталь 33, которые совместно устанавливаются в центры токарного станка. К станине станка крепит-. ся направляющая линейка так, чтобы ролики 14 и 15 входили в П-образный паз линейки по всей длине обработки. Далее на штуцеры 16-19 устройства подсоединяются гибкие шланги для подвода сжатого воздуха и отвода отработанного воздуха, На линейке 31 на длину хода обработки резьбы устанавливаются и закрепляют концевые переключатели 34 и 35, причем их размыкающие контакты подсоединяют в управляющую цепь станка на выключение исполнительных приводов и устройства в двух крайних положениях.

8ключается вращение детали и подача сжатого воздуха, при этом стальные шарики

{дробь), циркулируя по замкнутому контуру, ударяется о резьбовую поверхность вращающейся детали 33 и производят поверхностное пластическое упрочнение, Перемещение устройства обеспечивает ходовая гайка и направляющий П-образный паз линейки 31: В крайних положениях выключение устройства и станка производится срабатыванием концевых переключателей

34 и 35.

Предлагаемое устройство обеспечивает

5 значительное повышение эффективности использования энергии сжатого воздуха, поступающего в разгонный канал с деформирующими элементами, скорость которых возрастает, увеличивая их кинетическую

10 энергию и, соответственно работу деформации, которая непосредственно отражается на качестве наклепа, в частности на такие основные его компоненты как толщина наклепанного слоя и степень упрочнения.

Формула изобретения

Устройство для пневмодинамического упрочнения наружных поверхностей деталей по авт. св, N 888899772222, о т л и ч а ю щ е е20 с я тем, что, с целью повышения качества за счет использования дополнительной энергии воздуха, оно снабжено установленной в каждом из корпусов дополнительной обоймой, имеющей щелевидные каналы в виде

25 параболических спиралей и внутреннюю полость, размещенным в последней радиальным золотником и ресивером, причем полость с одной стороны связана с упомянутым ресивером. а с другой — с общим пнев30 моприводом.
