Реферат



Изобретение относится к устройствам для транспортирования и перегрузки сыпучих материалов, преимущественно строительных , и может быть использовано в производстве строительных материалов. Целью изобретения является повышение производительности труда. Бункер содержит корпус 1, выполненный в виде усеченной пирамиды , заслонку 4 с приводом. Ролик 5 расположен у разгрузочного отверстия под заслонкой 4, эластичная лента 6 огибает ролик 5 и закреплена одним концом на корпусе 1, а на ее свободном конце укреплен груз 7. Бункер работает следующим образом. При необходимости выгрузки материала заслонку 4 перемещают, открывая загрузочное отверстие, после чего заслонку 4 закрывают. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

П9) (1 (я)5 В 65 0 90/58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4603013/13 (22) 09.11.88 (46) 07.03.91. Бюл, Гй 9 (71) Украинский кооперативно — государственный проектно-изыскательский институт "Украгроп роектстройиндустрия" (72) И,М-. Лоажнео, В.г, Ляшенко, Х.е. Рыбак и В.И. Степанов (53) 621.86.067 (088.8) (56) Авторское свидетел ьство СССР

N 1097502, кл, В 65 D 90/58, 1980. (54) БУНКЕР ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к устройствам для транспортирования и перегрузки сыпучих материалов, преимущественно строительных, и может быть использовано в производстве строительных материалов. Целью изобретения является повышение производительности труда. Бункер содержит корпус

1, выполненный в виде усеченной пирамиды, заслонку 4 с приводом. Ролик 5 расположен у разгрузочного отверстия под заслонкой 4, эластичная лента 6 огибает ролик 5 и закреплена одним концом на корпусе 1, а на ее свободном конце укреплен груз

7, Бункер работает следующим образом.

При необходимости выгрузки материала заслонку 4 перемещают, открывая загрузочное отверстие, после чего заслонку 4 закрывают.

2 ил.

1632876 мости выгрузки материала заслонку 4 посредством привода (не показан) перемеща орону открывая разгрузочное отверстие 3, и материал высыпается, после чего заслонку 4 закрывают.

В предлагаемом бункере при разгрузке материал не может задержаться даже и и см ерзании в ком, так как он сдвигается при вниз, не заклиниваясь к широкому основанию корпуса 1.

Формула изобретения

Техред M,Моргентал КорректорС. Черни

Редактор А, Мотыль

Заказ 591 Тираж 388

ВНИИПИ Государственного комит

Подписное комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, Ж-35, Раушская наб„4/5 роизводственно-издательский комбинат "Пате ", . У нт, г. жгород, ул, Гагарина, 101

Изобретение относится к устройствам для транспортирования и перегрузки сыпучих материалов, преимущественно строительных, и может быть использовано в промышленности строительных материа- 5 лов, Целью изобретения является повышение производительности труда.

Снабжение бункера эластичной лентой, огибающей заслонку, и расположение кор- 10 пуса большим основанием вниз позволит в ы гружать смерзшуюся гл ыбу целиком.

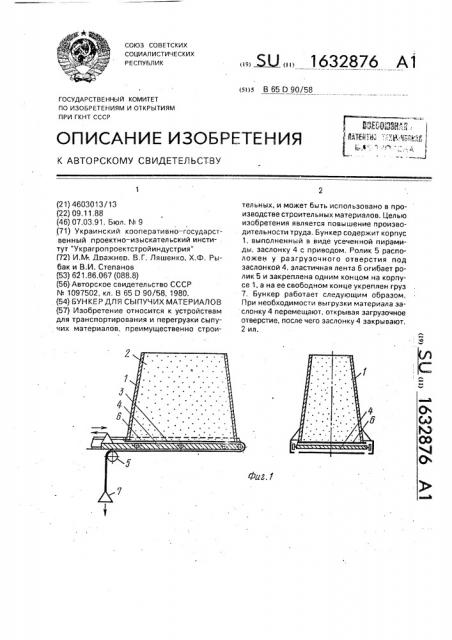

На фиг. 1 показан бункер с закрепленным затвором, общий вид; на фиг. 2 — то же, с открытым затвором. 15
