Способ очистки сточных вод от цианидов

Способ очистки сточных вод от цианидов

Иллюстрации

Показать все

Реферат



Изобретение относится к способам очистки сточных вод от цианидов и может быть использовано на промышленных производствах, для удаления простых и комплексных цианидов. Целью изобретения является повышение степени очистки. Способ осуществляют путем контактирования сточных вод с желеэоуглеродсодержащим клинкером цинкового производства при соотношении жидкости и твердого тела (1-Ю):1 и рН 3-Ю. Способ позволяет повысить степень очистки по сравнению с известным с 92-93 до 97-99%. 1 з.п. ф-лы, 1 табл.

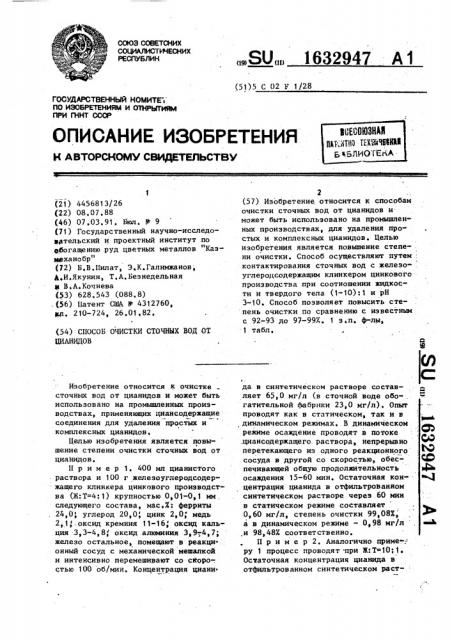

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 02 1 1/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPGH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ GCCP (21) 4456813/26 (22) 08.07.88 (46) 07.03 ° 91, Бюл. У 9 (71) Государственный научно-исследовательский и проектный институт по и обогащению руд цветных металлов Казыаханобр" (72) Б,В.Пилат, Э,К.Галимжанов, Д,И.Якунин, Т,А.Безнедельная ш В.А.Кочнева (53) 628.543 (088.8) (56) Патент США В 4312760, вл. 210-724, 26.01.82. (54) СПОСОБ ОЧИСТКИ СТОЧНЫХ ВОД 0Т

ЦИАНИДОВ

Изобретение относится K очистке сточных вод от цианидов и может быть использовано на промышленных производствах, применяющих циансодержащие соединения для удаления простых и комплексных цианидов.

Целью изобретения является повышение степени очистки сточных вод от цианидов.

If р и м е р 1. 400 мл цианистого раствора и 100 г железоуглеродсодержащего клинкера цинкового производства (Ж:Т=4:1) крупностью 0,01-0,1 мм, следующего состава, мас.Х: ферриты

24,0, углерод 20,0, цинк 2 0; медь

2 1, .оксид кремния 11-16 оксид кальция .3,3-4,8, оксид алюминия 3,9-.,4,7; железо остальное, помещают в реакционный сосуд с механической мешалкой и интенсивно перемешивают со скоро-. стью 100 об/мин. Концентрация циани

„„SU„„1632947 A 1

2 (57) Изобретение относится к способам очистки сточных вод от цианидов и может быть использовано на промышленных производствах, для удаления ripoстых и комплексных цианидов. Целью изобретения является повышение степе-, ни очистки. Способ осуществляют п: контактирования сточных вод с железо- . углеродсодержащим клинкером цинкового производства при соотношении жидкости и твердого тела (1-10):1 и рН

3-10. Способ позволяет повысить степень очистки по сравнению с известным с 92-93 до 97-99Х. 1 s.ï. ф-лы, 1 табл. да в синтетическом растворе составляет 65,0 мг/л (в сточной воде обо- . гатительной фабрики 23,0 мг/л). Опыт проводят как в статическом, так и в динамическом режимах. В динамическом режиме осаждение проводят в потоке .циансодержащего. раствора, непрерывно перетекающего из одного реакционного сосуда в другой со скоростью, обес- Ж печивающей общую продолжительность 4 в осаждения 15-60 мин, Остаточная концентрация цианида в отфильтрованном синтетическом растворе через 60 мин в статическом режиме составляет

0,60 мг/л, степень очистки 99,08Х; а в динамическом режиме — О, 98 мг/л . и 98, 48Х соотв ет ственно.

Пример 2, Аналогично приме-,ру 1 процесс проводят при Ж:Т 10; 1.

Остаточная концентрация цианида в отфильтрованном синтетическом раст1632947 отношения Ж:Т до 3:1 приводит к. снижению степени очистки до уровня ниже известного. Повышение отножения Ж:Т до 11:1 также ухудшает степень очистки за счет снижения концентрации осаворе через 60 мин в статическом режиме составляет 0,58 мг/л, степень очистки 99>10%, а в динамическом ре-. жиме — 1,01 мг/л и 98,45% соответственно.

Пример 3. Аналогично примеру 1 процесс проводят на сточной воде обогатительной фабрики (23,0 мг/л) при Ж:T=10:1 ° Остаточная концентрация 10 цианида через 30 мин в статическом режиме 0,22 мг/л, степень очистки

99>01% а в динамическом режиме— .О, 29 мг/л и 98,70% соответственно>

Сравнительные результаты опытов приведены в таблице.

Проведение экспериментов за рамками интервала рН менее 3 и более 10 йецелесообраэно, поскольку цианистых сточных вод с рН, выходящим за данный 70 интервал практически не существует.

Из представленных в..таблице данных следует, что увеличение снижения

Способ очистки Жг Т рН

Исходный раствор !

Предлагаеиый

1 2 г 1 3>0

2 21 21

3 2г1 80

4 211 . 3,0

5 Згl 50

6 3>t 7,0

7 Згl 10,0

8 4г l. 3,0

9 чгl, 5,0 I0 4:! 7>0

11 . 41 100

12 7 1 3>0

13 7:1 50.

14 711 7,0

15 7! t 10>0

16 10г I 3 0

17 1011 5 0

18 10г l 7,0

19 10г! 10 О

20 tt31 3 0

21 1 1 г l 5,0

22 11- :.1 7>0

23 11г 10,0

Иввестный

411 4>0

2 7гt 50 3 10г 1 5 5 дителя .

Формула изобретения

1. Способ очистки сточных вод от цианидов путем контактирования с же-. лезосодержащим материалом, о т л и— ч а ю шийся тем, что, с целью повышения степени очистки, в качестве железосодержащего материала используют железоуглеродсодержащий клинкер цинкового производства и процесс ведут при соотношении Ж:Т (1-10):1.

2, Способ по п,1, о т л и ч а ю— шийся тем, что процесс ведут при рН 3-10, >»

Содернавне Степень диан-иова, очнсткй, Mr/дн> 2

5,48

91>57

4,95

f,62

1,67

1,65

1,65

0>58

0,6С

0,60

0,59

0,58

0,58

0,59

0,60

0,60

0,59

0,58

0,60

5 40

5,32

5>36

5,38

92, 38

97 > 46

97,43

97,46

97,46

99> 10

99,08

99, 08

99>09

99,10

99,10

99,09

99, 08

99>08

99,09

99,10

99,08

91,69

9t>81

91>75

91,72

4> 76 92, 68

4>57 92 97

4>38 93>26

Составитель В,Виноградова

Редактор И.Дербак Техред H,Äèäbttt; Корр е к тор Л. Пилипенко Заказ 595 Тираж 627 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
