Устройство для контроля износа футеровки

Устройство для контроля износа футеровки

Иллюстрации

Показать все

Реферат



Изобретение относится к металлургии , в частности к устройствам для контроля и измерения толщины футеровки доменных печей. Цель изобретения - упрощение конструкции устройства и повышение точности измерений. В предложенном устройстве электроды 1 расположены в огнеупорном блоке 2, изолированы друг от друга огнеупором и соединены с источником питания 3 и измерительным прибором 4 через набор резисторов 5, соединенных между собой последовательно и размещенных в кожухе вне кладки печи. Электроды различной длины попарно соединены с концами резисторов параллельно, а другие - два конца электродов разомкнуты для контроля износа футеровки в (зоне жидкого металла и замкнуты для .контроля вне указанной зоньи 1 ил. с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4630338/02 (22) 02.01.89 (46) 07.03.91. Бюл. N- 9 (71) Днепропетровский металлургический и нс ти тут (72) В,E. Левченко, Л.П. Головский, П.Г. Васильев, Н.Е. Алпаев, А.И. Васюченко и В.П. Галушкин (53) 669. 162. 263. 2 (088.8) (56) Заявка Японии Ф 58 61268, кл. С 21 В 7/24, 1983. (54) УСТРОЙСТВО ДЛЯ KOHTPOJIH ИЗНОСА

ФУТЕРОВКИ (57) Изобретение относится к металлургии, в частности к устройствам для контроля и измерения толщины футе51)5 С 21 В 7/24 Г 27 Э 21/04

2 ровки доменньм печей. Цель изобретения — упрощение конструкции устройства и повышение точности измерений.

В предложенном устройстве электроды

1 расположены в огнеупорнбм блоке 2, изолированы друг от друга огнеупором и соединены с источником питания 3 и измерительным прибором 4 через набор резисторов 5, соединеннык между собой последовательно и размещеннык в ко- . жухе вне кладки печи. Электроды различной длины попарно соецинены с концами резисторов параллельно, а другие - два конца электродов разомкнуты для контроля износа футеровки в

) зоне жидкого металла и замкнуты для д . контроля вне указанной эоны, l ил.

16329 78

Формула изобретения

Составитель Г. Ткаченко

Редактор Н. Яцола Техред Л.Олийнык

Корректор Л. Патай

Заказ 596 Тираж 392 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР !

13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,!О!

Изобретение относится к металлургии, в частности к устройствам контроля и измерения толщины футеровки доменных нечей, Цель изобретения — упрощение конструкции,. повышение точности измерений и расширение функциональных возможностей.

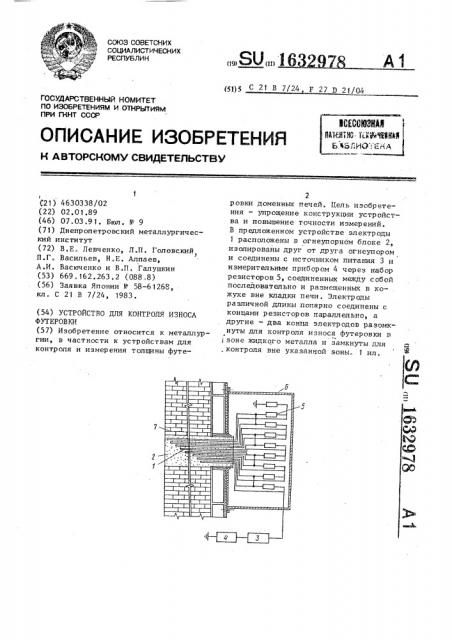

На чертеже представлена блок-схема устройства для контроля износа . футеровки.

Устройство содержит электроды 1, огнеупорный блок 2, . источник 3 питания, измерительный прибор 4, резисто- !5 ры 5, защитный кожух 6, причем выходы электродов 1 соединены с входами резисторов 5, выходы которых последовательно соединены с одним из выходов источника 3 питания, второй выход ко- gp торого соединен с входом измерительного прибора 4.

Устройство работает следующим обрàsoMe

При установке устройства для 25 ,контроля износа футеровки печи в зоне жидкого металла концы электродов

1, размещенные попарно в огнеупорном блоке 2, разомкнуты, т.е. все резисTopb1 раэшунтированы, измерительная 30 цепь имеет максимальное сопротивление, измерительный прибор 4 показывает максимальную толщину футеровки (измеритепьный прибор рассчитан таким образом, чтобы максимальному 3S сопротивлению измерительной цепи соответствовала максимальная толщина футеровки) . При износе футеровки жидкий металл замыкает концы электродов; которь»е шунтируют свой резистор, 40 сопротивление цепи соответственно уменьшается, измерительный прибор толщиномер показывает уменьшенную толщину футеровки и т.д, Такрм образом, толщиномер непрерывно будет 45 показывать действительную заданную толщину фут еровки.

При установке устройства для контроля износа футеровки печи вне зоны жидкого металла (шахта печи) концы электродов 1, размещенные попарно в огнеупорном блоке 2, замкнуты, т.е. резисторы зашунтированы, „измерительная цепь имеет минимальное сопротивление, измерительный прибор 4 показывает максимальную толщину футеровки (измерительный прибор в этом варианте рассчитан таким образом, чтобы минимальному сопротивлению измерительной цепи соответствовала макси-. мальная толщина футеровки) .

При износе футеровки под воздействием компонентов печной среды размыкаются (разрушаются) концы электро-, дов, которые разшунтируют свои резисторы, сопротивление цепи увеличивается, измерительный прибор показывает уменьшенную толщину футеровки и т.д.

Таким образом, толщиномер непрерывно показывает действительную заданную толщину футеровки.

Устройство для контроля износа футеровки, содержащее изолированные

) огнеупором электроды, источник питания и измерительный прибор, о т л и- ° ч ающе е ся тем, что, с целью упрощения конструкции, повышения точности измерений и расширения функциональных возможностей, электроды размещают в огнеупорный блок и подключают к измерительному прибору че— рез набор резисторов, соединенных между собой последовательно, причем электроды различной длины попарно соединены с концами резисторов параллельно, а вторые два конца электродов разомкнуты для контроля износа футеровки в зоне жидкого металла и ! замкнуты для контроля вне зоны жидкого металла.
