Стиральная машина

Стиральная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к бытовой технике, а именно к стиральным машинам , и позволяет повысить удобство в эксплуатации за счет обеспечения поворота стирального бака при открывании его крышки, Средство поворота бака содержит закрепленную на подвесном кронштейне скобу с вертикальными ветвями и горизонтальным участком, взаимодействующим с опорным элементом, выполненным на задней стенке бака. На кронштейне смонтирована пара рычагов, шарнирно связанных с крышкой. Образованный рычагами и скобой с опорным элементом четырехзвенный механизм обеспечивает при открывании крышки наклон бака от стены для лучшего доступа к стиральному барабану при загрузке и выгрузке белья из него. 1 з. п. ф-лы, 8 ил. с S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1)У 0 06 F 21/02

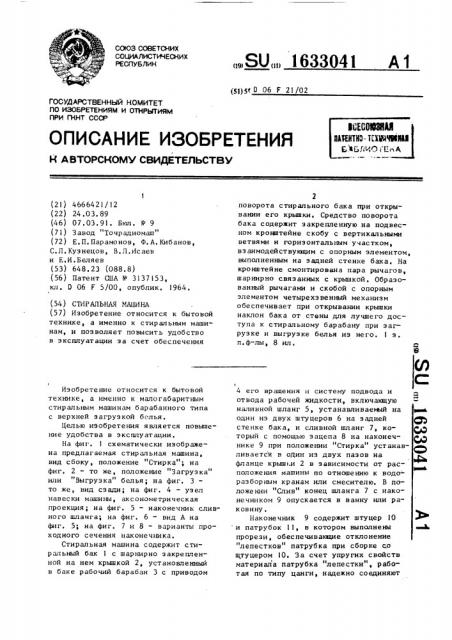

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fKHT СССР (21) 4666421/12 (22) 24.03 ° 89 (46) 07. 03. 91. Бюл. h> 9 (71) Завод "Точрадиомаш" (72) E. П. Парамонов, Ф. А. Кибанов, С.Л. Кузнецов, В. Л. Исаев и E. И, Беляев (53) 648. 23 (088. 8) (56) Патент США 11 3137153, кл . D 06 F 5/00, опублик. 1964. (54) СТИРАЛЬНАЯ МАШИНА (57) Изобретение относится к бытовой технике, а именно к стираньнь>м машинам, и позволяет повысить удобство в эксппуатации эа счет обеспечения

Изобретение относится к бытовой технике, а именно к малогабаритным стиральным машинам барабанного типа с верхней загрузкой белья.

Целью изобретения является повьппение удобства в эксплуатации.

На фиг, 1 схематически изображена предлагаемая стиральная машина, вид сбоку, положение "Стирка"; на фиг. 2 — то же, положение "Загрузка" или "Выгрузка" белья; на фиг. 3— то же, вид сзади; на фиг, 4 — узел навески машины, аксонометрическая проекция; на фиг. 5 — наконечник сливного шланга; на фиг. 6 — вид А на фиг, 5; на фиг, 7 и 8 — варианты проходного сечения наконечника, Стиральная машина содержит стиральный бак 1 с шарнирно закрепленной на нем крышкой 2, установленный в баке рабочий барабан 3 с приводом

„„SU„„1633041 А 1

2 поворота стирапьного бака при открывании его крьппки, Средство поворота бака содержит закрепленную на подвесном кроыптейне скобу с вертикальными ветвями и горизонтальным участком, вэ аимодействунщим с опорным элементом, выполненным на задней стенке бака. На кронштейне смонтирована пара рычагов, шарнирно связанных с крышкой, Образованный рычагами и скобой с опорным элементом четырехэвенный механизм обеспечивает при открывании крьппки наклон бака от стены для лучшего доступа к стиральному барабану при загрузке и выгрузке белья из него. 1 s, п.ф-лы, 8 ил.

4 его вращения и систему подвода и отвода рабочей жидкости, включакщую наливной шланг 5, устанавливаеьп»й на один иэ двух штуцеров 6 на задней стенке бака, и сливной шланг 7, который с помощью зацепа 8 на наконечнике 9 при положении "Стирка" устанавливается B один иэ двух пазов на фланце крыш>.и 2 в зависимости от расположения машины по отношению к водо- разборным кранам или смесителю. В положении "Слив" конец шланга 7 с наконечником 9 опускается в ванну или раковинуу, Наконечник 9 содержит штуцер 10 и патрубок 11, в котором выполнены прорези, обеспечивакщие отклонение

"лепестков" патрубка при сборке cî щтуцером 10. За счет упругих свойств матери ап а патру6ка "лепе стки", р аботая по типу цанги, надежно соединяют

1633041 две детали и обеспечивают контакт по поверхйости а. На торцах штуцера 10 и патрубка 11, расположенних в зоне поверхности а,, выполнены отверстия полукруглого сечения. При повороте патрубка в одну нли другую сторону относительно штуцера по продольной осц,происходит перекрытие отверстия штуц ра 10 н регулирование количества,сливаемой из машины жидкости. На задней стенке бака для присоединения наливного шланга 5 выполнены два штуцера, один ив которых предназначен для предотвращения перелива. 55

Узел подвеса бака иа стене ванной комнаты имеет кронштейн 12 и крепежные элементы 13.

Для повышения удобства в эксплуатации машина снабжена средством поворо- 2р та бака при открывании его крышки, содержащим вакреппенную на кронштейне 12 скобу 14 с вертикальнымн (вдоль стены) ветвями и горизонтальным участком 15, взаимодействующим с опор 25 яим элементом 16, выаолненнам на задней стенке бака. На кронштейне также смонтированы с возможностью поворота на осях 17 параллельные рычаги 18, шарнирно связанные с крышкой 2 пос- 30 редством горизонтальной оси 19, смон тированной на выступе 20 крышки.

В положении "Стирка" крышка 2 закрывается и дополнительно фиксируется защелкой 21 Режим стирки Устанавлива 35 ется при помощи реле 22 времени.

Кинематическая схема шарнирных соединений бака 1 с крышкой 2 и узлом навески рассчитана таким образом, что в э BKphlTo м HJIH от KpblTQ м положе нии 4р крышки вся система находится в состоя нин, препятствующем самопроизвольному закрыванию или открыванию крышки.

Скоба 14 служит опорой для бака, а упор 23 предназначен дпя придания ма-45 шине устойчивости. Машина размещается на стене ванной комнаты в удобном для эксплуатации и хранения месте н оснащена рычажным устройством в виде четырехэ венного механизма, который обеспечивает при открывании крышки наклон бака от стены для улучшения доступа к барабану прн загрузке и выг- руэке белья из него.

За счет смещения шарнирного соеди нения бака и крышки относительно шарнирного соединения крышки с рычагами и опорного элемента на баке обеспечиваются раскрытие, закрытие и надежная фиксация крьппки в открытом и закрытом положениях, При такой установке стиральной машины отпадает необходимость в специальном месте дпя ее хранения, ликвидируются затраты времени на установку и подготовку мааины к стирке, устраняются неизбежнее механические воздействия на машину при ее установке н переносе, упрощается обслуживание машины перед стиркой и после нее °

Формула из обретения !, Стиральная машина, содержащая стиральный бак с шарнирно закрепленной на нем крышкой, установленный в баке рабочий барабан с приводом его перемещения, систему подвода и отвода рабочей жидкости и узел подвеса бака на стене, включающий кронштейн с крепежники элементами, о т л и ч а ю— щ а я с я тем, что, с целью повышения удобства в эксплуатации, она снабжена средством поворота бака при открывании его крышки, содержащим закрепленную на кронштейне скобу с вертикальными ветвями, опорный элемент с упором, выполненный на задней стенке бака и взаимодействукщий с гориэонтапькам участком скобы, н пару параллелыых рычагов с осью поворота на кронптейне, шарнирно связанных с крьвакой посо редством гориэонтапьной оси, смонтированной на выступе крышки.

2 ° Машина по и. 1, î Z л и ч а ющ а я с я тем, что сливной шланг имеет наконечник со средством регулирования его проходного сечения.

Ib33041 налибного и cnukoeo шианго

Auz. 3

I 63304 I

1633041

BudA
