Устройство для удаления обломков игл из движущегося полотна

Устройство для удаления обломков игл из движущегося полотна

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2

IS»S 0 06 Н 3/14

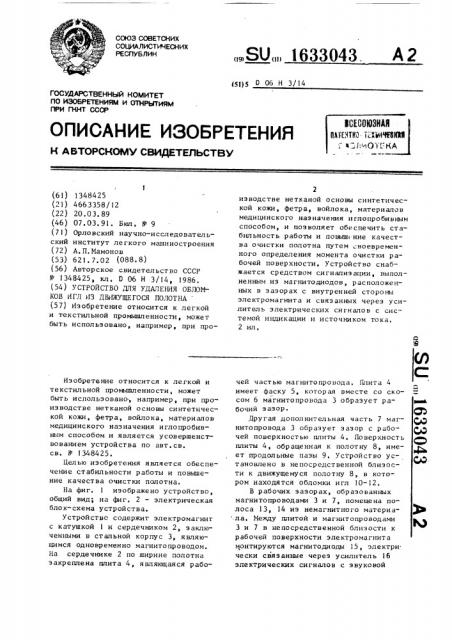

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТ НРЫТИЯМ

ПРИ ГКНТ СССР (61) 1348425 (21) 4663358/12 (22) 20.03. 89 (46) 07 ° 03,91. Бюп. № 9 (71) Орловский научно-исследовательский институт легкого машиностроения (72) А, П. Мамонов (53) 621. 7. 02 (088. 8) (56) Авторское свидетельство СССР № 1348425, кл. О 06 Н 3/14 1986 ° (54) УСТРОЙСТВО ДПЯ УДАПЕБ1Я ОБЛОМКОВ ИГЛ ИЗ ДВИЖУЩЕГОСЯ ПОЛОТНА (57) Изобретение относится к легкой и текстильной промышленности, может быть испол ьэ овано, например, при проИзобретение относится к легкой и текстильной промьппленности, может быть использовано, например, при производстве нетканой основы синтетической кожи, фетра, войлока, материалов медицинского назначения иглопробивным способом и является усовершенствованием устройства по авт.св. св. ¹ 1348425.

Целью изобретения является обеспечение стабильности работы и повышение качества очистки полотна.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — электрическая блок-схема устройства.

Устройство содержит электромагнит с катушкой 1 и сердечником 2, заключенными в стальной корпус 3, являющимся одновременно магнитопроводом, На сердечнике 2 по ширине полотна закреплена плита 4, являющаяся рабо„,SU„„1633043. изводстве нетканой основы синтетической кожи, фетр а, войло ка, материалов медицинского назначения иглопробивным способом, и позволяет обеспечить стабильность работы и повыш< ние качества очистки полотна путем воевременного определения момента очистки рабочей поверхности. Устройство снабжается средством сигнализации, выполненным из магнитодиодов, расположенных в зазорах с внутренней стороны электромагнита и связанных через усилитель электрических сигналов с системой индикации и источником тока.

2 ил, чей частью магнитопровода, Плита 4 имеет фаску 5, которая вместе со скосом 6 магнитопровода 3 образует рабочий зазор °

Другая дополнительная часть 7 магнитопровода 3 образует зазор с рабочей поверхностью плиты 4 ° Поверхность плиты 4, обращенная к полотну 8, имеет продольные пазы 9. Устройство установлено в непосредственной близости к движущемуся полотну 8, в котором находятся обломки игл 10-12.

В рабочих зазорах, образованных магнитопроводами 3 и 7, помещена полоса 13, 14 иэ немагнитного материа ла. Между плитой и магнитопроводами

3 и 7 в непосредственной близости к рабочей поверхности электромагнита монтируются магнитодиоды 15, электри. чески связанные через усилитель 16 электрических сигналов с звуковой

163304 3 нли световой индикацией 17 и блоком

18 питания.

Устройство работает следукщим образом.

Полотно 8 с обломками игл 10-12 перемещается в непосредственной близости у поверхности магнитопровода.

Обломки притягиваются магнитным полем рабочего sasopa к поверхности скоса 6 и фаски 5 и полем рабочего зазора, в котором расположена полоса 14, к поверхности магннтопроводов

7 и 4, обращенных к полотну.

В процессе работы устройства на поверхности электромагнита в зонах рабочих зазоров накапливаются обломки игл, перекрывая рабочий зазор. Происходит изменение картины магнитного поля в зазоре. В зоне расположения магнитоднода оно уменьшается, так как силовые линии магнитного поля замыкаются через обломки, концентрируясь в зоне их расположения, При уменьшении магнитного поля 25 увеличивается сопротивление магнитодиода, следовательно уменьшается ток в цепи магнитодиода до заданной вели" чины пропорционально количеству обломков, извлеченных электромагнитом, Это изменение электрического сигнала фиксируется световой или звуковой индикацией, извещая о необходимости произвести очистку рабочей поверхности электромагнита от обломков игл.

Использование устройства позволит сохранить эффективность его действия, повысить качество очистки полотна от обломков игл, улучшить обслуживание устройства.

Формула из обр ет ения

Устройство для удаления обломков игл из движущегося полотна по авт. св. Р 1348425, о т л и ч а ю щ е е— с я тем, что, с целью обеспечения стабильности работы и повышения качества очистки полотна, оно имеет средство сигнализации момента очистки рабочей поверхности устройства от обломков игл, состоящее иэ магнитодиодов, расположенных в зазорах с внутренней стороны электромагнита и связанных через усилитель электрических сигналов с системой индикации и источником токе.
