Устройство для контроля линейных перемещений

Устройство для контроля линейных перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для контроля биения тел вращения, например шпинделей металлорежущих станков. Цель изобретения - повышение точности и производительности контроля. В корпусе 1, имеющем возможность перемещения по плите 2 до упора 4, на шариковых направляющих расположена подпружиненная каретка 5, несущая измерительный стержень 11 и контактирующий с ним измерительный узел 12. Перед измерениями измерительный стержень 11 зафиксирован механизмом фиксации, каретка 5 свободна. После подвода корпуса 1 до упора, а измерительного стержня 11 к детали 30 каретка 5 фиксируется соответствующим механизмом . Далее измерительный стержень 11 расфиксируется, деталь 30 получает вращение , а измерительный узел 12 регистрирует ее биение. 6 ил. сл о СА) СО ю сл 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 В 5/00

ГОСУДАРСТВЕН-Ы Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

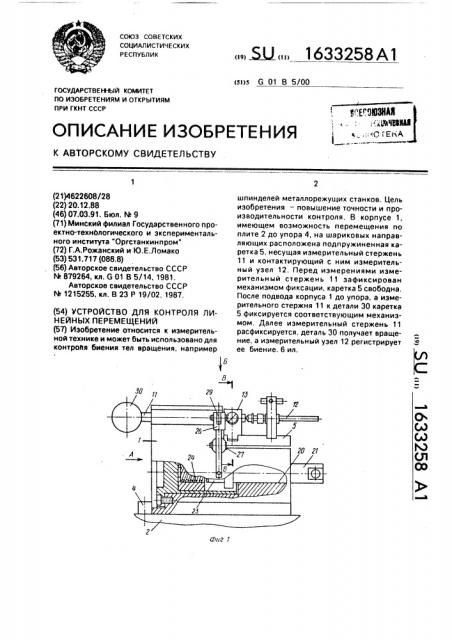

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ее биение. 6 ил. б

Фиг 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21)4622608/28 (22) 20.12.88 (46) 07.03.91. 6юл. «Р» 9 (71) Минский филиал Государственного проектно-технологического и экспериментального института "Оргстанкинпром" (72) Г.А.Рожанский и Ю.Е.Ломако (53) 531,717 (088.8) (56) Авторское свидетельство СССР

М 879264, кл. G01 В 5/14,,1981.

Авторское свидетельство СССР

М 1215255, кл. В 23 P 19/02, 1987, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к измерительной технике и может быть использовано для контроЛя биения тел вращения, например

„„Я2 „„1633258 А1 шпинделей металлорежущих станков. Цель изобретения — повышение точности и производительности контроля. В корпусе 1, имеющем возможность перемещения по плите 2 до упора 4, на шариковых направляющих расположена подпружиненная каретка 5, несущая измерительный стержень

11 и контактирующий с ним измерительный узел 12. Перед измерениями измерительный стержень 11 зафиксирован механизмом фиксации, каретка 5 свободна, После подвода корпуса 1 до упора, а измерительного стержня 11 к детали 30 каретка

5 фиксируется соответствующим механизмом, Далее измерительный стержень 11 расфиксируется, деталь 30 получает вращение, а измерительный узел 12 регистрирует

1633258

Изобретение относится к измерительной технике и может быть использовано для контроля биения тел вращения, например шпинделей металлорежущих станков.

Целью изобретения является повышение точности и производительности контроля.

На фиг. 1 показано устройство. вид сбоку; на фиг. 2 — вид А на фиг.1; на фиг. 3 — вид

Б на фиг,1; на фиг. 4 — разрез В-В на фиг.1; на фиг. 5 — разрез à — Г на фиг.2; на фиг. 6— разрез Д вЂ” Д на фиг.2.

Устройство для контроля линейных перемещений содержит корпус 1, размещенный на плите 2 в направляющих 3, обеспечивающих направление корпуса 1 при его продольном перемещении до упора

4, закрепленного на плите 2 (фиг.1 и 2). На корпусе 1 установлена каретка 5 с продольным отверстием 6 с возможностью линейного перемещения, фиксации и возврата в исходное положение. Линейное перемещение каретки 5 обеспечивается по шариковым направляющим 7 и 8, а возврат каретки

5 в исходное положение — возвратной пружиной 9 (фиг.2 — 4 и 6). В отверстии каретки

5 на втулках 10 размещен измерительный стержень 11 с возможностью осевого перемещения и взаимодействия с измерительным узлом 12, а механизм его фиксации снабжен, например, гидроцилиндром 13 с подпружиненным пружиной 14 поршнем

15, в котором выполнено сквозное радиальное отверстие 16 для размещения измерительного стержня 11 и закреплен стопор 17 с воэможностью взаимодействия с гнездом

18, выполненным в боковой поверхности измерительного стержня 11 для ограничения его нулевого положения. Корпус 1 снабжен направляющими 19 для перемещения по плите 2 и отверстием 20 для размещения механизма перемещения, выполненного в виде приводного толкателя 21, закрепленного на штоке силового цилиндра (не показан). На конце приводного толкателя 21 посредством винта 22 закреплен клин 23 и установлен упругий элемент, выполненный в виде пружины 24, другим концом соприкасающейся с корпусом 1 (фиг. 1 и 5), Механизм фиксации каретки 5 выполнен в виде двух рычагов 25 и 26, шарнирно установленных на осях 27, закрепленных в корпусе 1 оппозитно по обе стороны клина 23, причем одни концы рычагов 25 и 26 имеют возможность взаимодействия через установленные в отверстиях корпуса 1 плунжеры 28 с клином 23, а другие концы — через фиксаторы

29 с боковыми поверхностями каретки 5.

Устройство работает следующим образом.

Приводным толкателем 21 корпус 1 досылается до упора 4, При этом измерительный стержень 11 упирается в наружную поверхность невращающейся проверяемой детали 30 и вместе с расфиксированной кареткой 5 занимает исходное положение для измерения, сжимая пружину 9. При дальнейшем передвижении толкателя 21 клин 23 через плунжеры 28, рычаги 25 и 26 и фиксаторы 29 фиксирует каретку 5, После этого подается давление в гидроцилиндр 13, поршень 15 которого, передвигаясь вместе со стопором 17, освобождает измерительный стержень 11. После включения вращения контролируемой детали 30 ее биение передается через измерительный стержень 11 на измерительный узел 12, После окончания измерения биения детали 30 отключают давление в гидроцилиндре 13, и под действием пружины 14 поршень 15 вместе со стопором 17 смещаются, фиксируя при этом измерительный стержень 11.Толкатель 21 с клином 23 возвращаются в первоначальное положение, освобождая каретку 5, которая под действием пружины 9 смещается в исходное положение, Устройство для контроля линейных перемещений позволяет повысить точность измерений при автоматизации процесса, а также производительность, так как устройство не требует регулировки при выполнении измерений в широком диапазоне диаметров контролируемых деталей, Формула изобретения

Устройство для контроля линейных перемещений, содержащее плиту с направляющими и упором, размещенный на ней с возможностью перемещения по направляющим и взаимодействия с упором корпус, установленную в нем на шариковых направляющих каретку с измерительным узлом и закрепленные на корпусе привод и возвратную пружину каретки, о т л и ч а ющ е е с я тем, что, с целью повышения точности и производительности контроля, оно снабжено установленным в каретке с возможностью продольного перемещения относительно нее и взаимодействия с измерительным узлом измерительным стержнем с гнездом на боковой поверхности, закрепленным на каретке механизмом фиксации измерительного стержня, предназначенным для взаимодействия с его гнездом, и размещенным на корпусе механизмом фиксации каретки.

1б33258

Вид А

163З258

8-8

85 7

Cue, 9

r-г

1633258

A-A

/Р /5 f3 /О Ю
