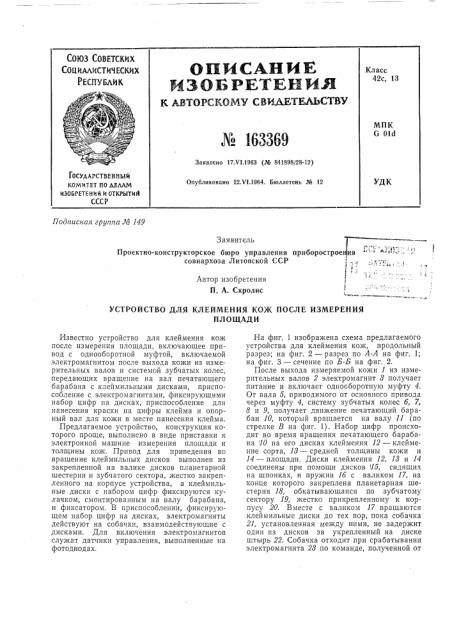

Реферат



Подписная группа М 149

Заявитель

Проектно-конструкторское бюро управления совнархоза Литовской ССР приборострое

1::

Автор изобретения

П. А. Скролис

УС1РОЙСТВО ДЛЯ КЛЕЙМЕНИЯ КОЯ(ПОСЛЕ ИЗМЕРЕНИЯ

ПЛОЩАДИ

Известно устройство для клеймения кож после измерения площади, включающее привод с однооборотной муфтой, включаемой электромагнитом после выхода кожи из измерительных валов и системой зубчатых колес, передающих вращение на вал печатающего барабана с клеймильными дисками, приспособление с электромагнитами, фиксирующими набор цифр на дисках, приспособление для нанесения краски на цифры клейма и опорный вал для кожи в месте нанесения клейма.

Предлагаемое устройство, конструкция которого проще, выполнено в виде приставки к электронной машине измерения площади и толщины кож, Привод для приведения во вращение клеймильных дисков выполнен из закрепленной на валике дисков планетарной шестерни и зубчатого сектора, жестко закрепленного на корпусе устройства, а клеймильные диски с набором цифр фиксируются кулачком, смонтированным на валу барабана, и фиксатором, В гриспособлении, фиксирующем набор цифр на дисках, электромагниты действуют на собачки, взаимодействующие с дисками. Для включения электромагнитов служат датчики управления, выполненные на фотодиодах.

На фиг. 1 изображена схема предлагаемого устройства для клеймения кож, продольный разрез; на фиг. 2 — разрез по Л-А на фиг. 1; на фиг. 3 — сечение по Б-Б на фиг. 2.

После выхода измеряемой кожи 1 из измерительных валов 2 электромагнит 8 получает питание и включает односборотную муфту 4.

От вала б, приводимого от основного привода через муфту 4, систему зубчатых колес б, 7, 8 и 9, получает движение печатающий барабан 10, который вращается на валу 11 (по стрелке В на фиг. 1). Набор цифр происходит во время вращения печатающего барабана 10 íà его дисках клеймения 12 — клеймение сорта, 18 — средней толщины кожи и

14 — площади. Диски клеймения 12, 18 и 14 соединены при помощи дисков 15, сидящих на шпонках, и пружин 1б с валиком 17, на конце которого закреплена планетарная шестерня 18, обкатывающаяся по зубчатому сектору 19, жестко прикрепленному к корпусу 20. Вместе с валиком 17 вращаются клеймильные диски до тех пор, пока собачка

21, установленная между ними, не задержит один из дисков за укрепленный на диске штырь 22. Собачка отходит при срабатывании электромагнита 28 по команде, полученной от № 163369 сонг 3

Составитель Н. Ф. Тинде

Техред Л. К. Ткаченко

Корректор 3. А. Бетева

Редактор В. Ф. Чулкова

Типография, пр. Сапунова, 2

Подп. к печ. 24/VII — 64 г. Формат бум. 60 90 /з Объем 0,41 изд. л.

Заказ 1663/12 Тираж 575 Цена 5 ког

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
