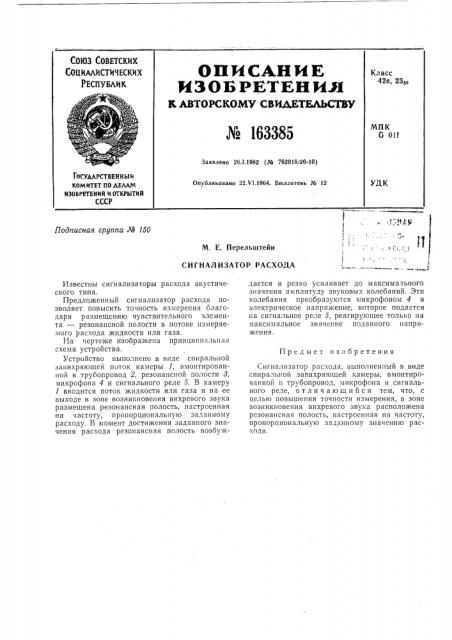

OHNCAHNE
ИЗОБ РЕТЕНИМ
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
К 163385
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Класс
42е, 23»
МПК
G 0If
Заявлено 26.1.1962 (№ 762016(26-)0) ГОСЬЬМСТВЮННЫЙ
КОМИТЕНТ По МЛЛМ
ИЗОБРЕТН1ИЙ И ОТКРЫТИЙ
СССР
Опубликовано 22.Ч1.1964. Бюллетень № 12
УДК
М. Е. Перельштейн
СИГНАДИЗАТОР РАСХОДА
Известны сигнализаторы расхода акустического типа.
Предложенный сигнализатор расхода позволяет повысить точность измерения благодаря размещению чувствительного элемента — резонансной полости в потоке измеряемого расхода жидкости или газа.
На чертеже изображена принципиальная схема устройства.
Устройство выполнено в виде спиральной завихряющей поток камеры 1, вмонтированной в трубопровод 2, резонансной полости 8, микрофона 4 и сигнального реле 5. В камеру
1 вводится поток жидкости или газа и на ее выходе в зоне возникновения вихревого звука размещена резонансная полость, настроенная на частоту, пропорциональную заданному расходу. В момент достижения заданного значения расхода резонансная полость возбужПодписная группа М 1оО дается и резко усиливает до максимального значения амплитуду звуковых колебаний. Эти колебания преобразуются микрофоном 4 в электрическое напряжение, которое подается на сигнальное реле 5, реагирующее только на максимальное значение поданного напряжения.
Предмет изобретения
Сигпализатор расхода, выполненный в виде спиральной завихряющей камеры, вмонтированной в трубопровод, микрофона и сигнального реле, отличаю щий с я тем, что, с целью повышения точности измерения, в зоне возникновения вихревого звука расположена резонансная полость, настроенная на частоту, пропорпиональную заданному значению расхода.
