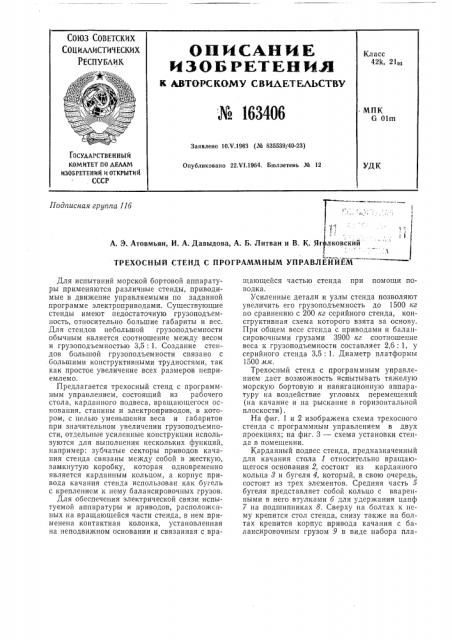

СОЮЗ СОВЕТСКИХ
СО11eVi14n WECmX
РЕСПЛлИК
ОИИСаНИЕ
ИЗОБ РЕТЕНИ.Н
K А ВТTОРС КОМ У С ВИЛЕТЕЛЬСТВУ № 163406
Класс
42k, 21pg
МПК
G 01m
Заявлено 10Х.1963 (¹ 835539/40-23) ГОСЬДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛЛМ
ИЗОБРЕТЕНИЙ И ОТКРЪ|ТИЙ
СССР
Опубликовано 22.V1.1964, Бюллетень № 12
УДК
Подписная группа 11б вт
I",,: д. g. дтовмьян, и. А Давыдова, A. о. Литвам и В. к. ят1лковскнй
ТРЕХОСНЫЙ СТЕНД С ПРОГРАММНЫМ УПРАВЛЕНИЕМ
Для испытаний морской бортовой аппаратуры применяются различные стенды, приводимые в движение управляемыми по заданной программе электроприводами. Существующие стенды имеют недостаточную грузоподъемность, относительно большие габариты и вес.
Для стендов небольшой грузоподъемности обычным является соотношение между весом и грузоподъемностью 3,5: 1. Создание стендов большой грузоподъемности связано с большими конструктивными трудностями, так как простое увеличение всех размеров неприемлемо.
Предлагается трехосный стенд с программным управлением, состоящий из рабочего стола, карданного подвеса, вращающегося основания, станины и электроприводов, в котором, с целью уменьшения веса и габаритов при значительном увеличении грузоподъемности, отдельные усиленные конструкции используются для выполнения нескольких функций, например: зубчатые секторы приводов качания стенда связаны между собой в жесткую, замкнутую коробку, которая одновременно является карданным кольцом, а корпус привода качания стенда использован как бугель с креплением к нему балансировочных грузов.
Для обеспечения электрической связи испытуемой аппаратуры и приводов, расположенных на вращающейся части стенда, в нем применена контактная колонка, установленная на неподвижном основании и связанная с вращающейся частью стенда при помощи поводка.
Усиленные детали и узлы стенда позволяют увеличить его грузоподъемность до 1500 кг по сравнению с 200 кг серийного стенда, конструктивная схема которого взята за основу.
При общем весе стенда с приводами и балансировочными грузами 3900 кг соотношение веса к грузоподъемности составляет 2,б: 1, у серийного стенда 3,5: 1, Диаметр платформы
1500 мм.
Трехосный стенд с программным управлением дает возможность испытывать тяжелую морскую бортовую и навигационную аппаратуру на воздействие угловых перемещений (на качание и на рыскание в горизонтальной плоскости).
На фиг. 1 и 2 изображена схема трехосного стенда с программным управлением в двух проекциях; на фиг. 3 — схема установки стенда в помещении.
Карданный подвес стенда, предназначенный для качания стола 1 относительно вращающегося основания-2, состоит из карданного кольца 8 и бугеля 4, который, в свою очередь, состоит из трех элементов. Средняя часть 5 бугеля представляет собой кольцо с вваренными в него втулками б для удержания цапф
7 на подшипниках 8. Сверху на болтах к нему крепится стол стенда, снизу также на болтах крепится корпус привода качания с балансировочным грузом 9 в виде набора плаСоставитель К. Алексеев
