Изобретение относится к химической технологии и может быть использовано в глиноземном производстве . Цель изобретения - повышение эффективности процесса промывки сорбента за счет устранения возможности разбавления раствора. Аппарат состоит из поворотной обоймы, включающей пучок П-образных труб, заполненных ионитом, и диск с отверстиями , в которые установлены концы труб, распределительного устройства с патрубками и электропривода. 4 ил.

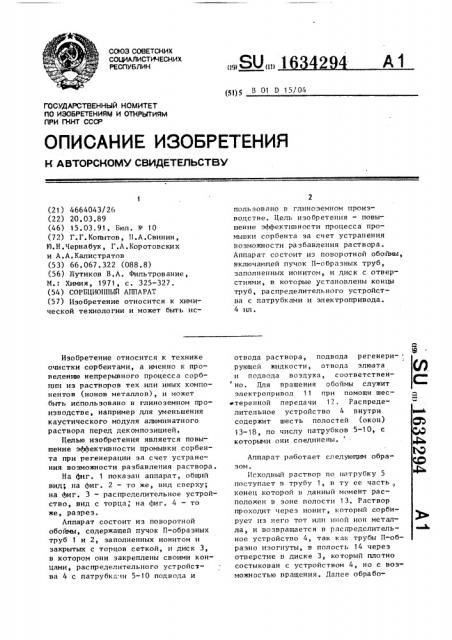

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 011 (!)5 В 01 D 15/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4664043/26 (22) 20.03.89 (46) !5.03.91. Бюл. ¹ 10 (72) Г.Г.Копытов, П.А.Свинин, l0.Н.Чернабук, Г.A.Коротовских и А.А.Калистратов (53) 66.067.322 (088.8) (56) Путиков B,А. Фильтрование, M. Химия, 1971, с. 325-327. (54) СОРБЦИОПИЫЙ АППАРАТ (57) Изобретение относится к химической технологии и может быть исИзобретение относится к технике очистки сорбентами, а именно к проведению непрерывного процесса сорбц«п« из растворов тех или иных компонентов (ионов металлов), и может быть использовано в глиноземном производстве, например для уменьшения каустического модуля алюминатного раствора перед декомпозицией.

Целью изобретения является повышение эффективности промывки сорбента при регенерации за счет устранения воэможности разбавления раствора.

На фиг. 1 показан аппарат, общий вид, на фиг. 2 — то же, вид сверху; на фиг. 3 — распределительное устройство, вид с торца, на фиг. 4 — то же, ра эрез.

Аппарат состоит из поворотной обоймы, содержащей пучок П-образных труб 1 и 2, заполненных ионитом и закрытых с торцов сеткой, и диск 3, в котором они закреплены своими концами, распределительного устрой«ства 4 с патрубка «и 5-10 подвода и пользовано в глиноземном производстве. Цель изо бр етения — повышение эффективности процесса промывки сорбента за счет устранения возмояяости разбавления раствора.

Аппарат состоит иэ поворотной обоймы, включающей пучок П-образных труб, заполненных ионитом, и диск с отверстиями, в которые установлены концы труб, распределительного устройства с патрубками и электропривода.

4 ил. отвода раствора, подвода регенерирующей жидкости, отвода элюата и подвода воздуха, соответственно. Для вращения обоймы служит электропривод 11 при помощи шес тере««ной передачи 12. Распределительное устройство 4 внутри содержит шесть полостей (окон)

13-18, по числу патрубков 5-10„ с которыми они соединены.

Аппарат работает следующкч образом.

Исходный раствор по патрубку 5 поступает в трубу 1, в ту ее часть, конец которой в данный момент расположен в зоне полости 13. Раствор проходит через ионит, который сорбирует из него тот или иной ион металла, и возвращается в распределительное устройство 4, так как трубы П-образно изогнуты, в полость 14 через отверстие в диске 3, который плотно состыкован с устройством 4, но с возможностью вращения. Далее обрабо1634294 тлнпый раствор через плтрубок 6 покидлет аппарат. По мере вращения диска 3, например, против часовой стрелки конец трубы 1, находящийся в зоне полости 13, переходит в зону полости 15, в которую по патрубку 9 подается воздух. Происходит выдувание из ионита перед его регенерацией остатков раствора в ту же полость

14, тлк как другой конец трубы 1 все ещ» находится в ее зоне. Далее концу трубы 1 переходят в эоны полостей 16, 17 sr через повит начпнлет проходить регенерирующля жидкость, имеющля концентрацию компойентов горлэдо меньщун>, чсм у раствора.

Жидкость поступает через патрубок 7, л вьгходпт через патрубок 8 в виде элюлтI т,е,, «пжется противотоком бывшему двпжсшпо раствора, что необходимо для л, лей регенерации ионитл. Затем один из концов трубы 1, лходящпйся в зоне полости 16> переходит в зону полости 18, а другой конец остается в зоне полости 17.

1> трубу 1 через патрубок 10 начинает поступать воздух, который выдувает остлткп элюлта из аппарата через плтрубок 8. После этого концы трубы gp

1 во шрлщаются l3 исходное положеi tså. Г> трубе 2 происходят все те же операции, только они сдвинуты по фа1 зе. При достаточном диаметре распределительного устройства 4 количество труб 1 и 2 может быть больше.

Увеличение их количества дает возможность увеличить производительность аппарата.

Предложенный аппарат позволяет не только эффективно вести процесс сорбции и регенерации ионита эа счет устранения потерь раствора при эллюировании (остатки его выдуваются воздухом), и устранения возможности разбавления раствора после регенерации ионнта (остатки элюата тоже выдуваются), но и обладает суще. ственной простотой, обусловленной наличием поворотной обоймы.

Формула и з о б р е т е н и я

Сорбционный аппарат, содержащий поворотную обойму, заполненную ионитом, распределительное устройство с патрубками и электропривод, отличающийся тем,что, с целью повышения эффективности процесса промывки сорбента при регенерации за счет устранения воэможности разбавления раствора, поворотная обойма выполнена в виде П-образных труб и диска с отверстиями с установленными в них трубами.

1634294 фас?. 2
