ОПИСАНИЕ ИЗОБРЕТЕНИЯ (, з (54) ПЫЛЕУЛОВИТЕЛЬ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4318092/26 (22) 22.10.87 (46) 15,03.91. Бюл. М 1О (75) Е. В. Можаев и K А Можаева (53) 621.928.97(088.8) (56) Банит Ф. Г.. Màëüãèн А. Д. Пылеулавливание и очистка газа в промышленности строительных материалов. М.: Стройиздат.

1979. с. 109-111. рис. 74.

Авторское свидетельство СССР

N 689707, кл. В 01 О 47/02, 1977. Ы 1634303 А1 (57) Изобретение относится к конструкции пенно о пылеуловителя и позволяет повысить степень очистки газов путем увеличения поверхности контактирования фаз и снижения каплеуноса. Пылеуловитель содержит корпус 1 с днищем 2 (бункером) и крышкой 3, каплеуловитель 18, размещенный в верхней части аппарата, патрубок 4 подвода загрязненных газов с соплом 5 в

1634303 виде трубы Вентури, отражатель 13, закрепленный на сопле 5, волногаситель и порог.

Эквидистантно размещенные гофрированная кромка насадки 8 и гофрированный поИзобретение относится к конструкциям пенных пылеуловителей в различных отраслях народного хозяйства для Очистки газов от содержащихся в них твердых частиц, в частности пыли, эолы с применением грязной воды (промстоков ливневой канализации), а также в процессах хемосорбции в случае использования в качестве очищающей жидкости химических реагентов.

Целью изобретения является повышение степени очистки газа за счет создания развитой поверхности контакта фаз.

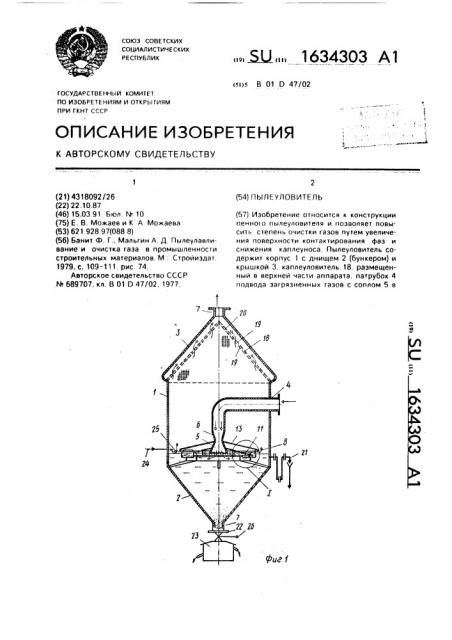

На фиг. 1 схематично изображен пылеуловитель цилиндрической формы продольныи разрез; на фиг. 2 — узсл I на фиг.

1; на фиг. 3 — сечение А-А на фиг. 2: на фиг.

4 — волногасигепь, разрез, нэ фиг. 5 и 6— варианты волногасителя, вид сверху; нэ фиг. 7 — элемент насадки, вариант.

Пенный пылеуловитель может быть выполнен любой формы: круглым прямоугольным, многоугольным Пенныи пылеуловитель содержит корпус 1 с коническим днищем 2 и крышкои 3, пэтрубок 4 ввода запыленного газа с соплом 5 в виде трубы 6

Веrlòóðè, верTèêàël,но уcTэновлен14ым в Kîрnyce 1 по его оси и направленным в сторону днища 2, патрубок 7 вывода газа, насадку S. закрепленную на сопле 5. выполненную из щелевых камер 9 с нижней рабо1ей кромкой в виде горизонтальной волнистой пинии (для грязных жидкостей рабочая кромка выполнена гладкой, для чистыхжидкостей, рабочая кромка выполнена с зубцами,. При этом верхние кромки ц1елевых камер 10, образующие верхнюю стенку 11 насадки 8 крепятся к козырьку 12, закрепленному к стенке сопла 5 под кони1еским отражателем 13, а устройство снабжено волногэсителем 14, размещенным под насадкой 8, кольцевым порогом 15, выполненным в виде волнистой гофрированной ленты, установленной эквидистантно нижней кромке щелевых камер насадки 8, Сопло 5 выполнено с зубцами 16, верхняя стенка 11 имеет наклон от сопла 5, соответствующий наклону отражателя 13. Волногэситепь 14 выполнен в виде решетки из вергикапьных пластин 17.

Кроме того, пылеуловитель снабжен каплеуловителем 18, выполненным иэ двух расположенных друг над другом сеток 19, 5

50 рог обеспечивают развитую поверхность контакта фаз при прохождении газового потока из сопла 5 под отражатель 13. 2 з,п. ф-лы, 7 ил. пространство между ними заполнено гранулированным фильтровальным материалом

20, установленным в корпусе перед выходом очищенных газов.

Кроме того, аппарат снабжен гидрозатвором 21 для слива излишней жидкости, системой 22 удаления шлама, центрифугой 23, сист юй 24 подпитки жидкости с поплавковым клапаном 25 и затвором 26 для вывода шлама.

Пылеуловитель работает следующим образом.

Горячие дымовые газы поступают в корпус 1 через патрубок 4, в сопла типа трубы

6 Вентури, где за счет потери скорости в диффузоре крупные частицы механических примесей выпадают на поверхность жидкости и погружаются на днище 2 бункера, в который непрерывно поступает грязная жидкость для превращения в пар, например промышленные стоки, вода ливневой канализации и т, и.

При включении, например, дымососа (не показано), с помощью которого иэ аппарата отсасывается очищенный газ, насыщенный паром жидкости, уровень жидкости внутри насадки 8 устанавливается ниже, чем за порогом 15. в результате этого между поверхностью жидкости и рабочей кромкой насадки 8 образуется щель, через которую газ устремляется с большой скоростью, увлекая за собой жидкость. Встречая на своем пути порог

15, струя газа с жидкостью дробится на мелкие брызги, вспенивается, кипит и дополнительно перемешивается, ударяясь об отражатель 13.

Смоченные частицы золы опускаются к выходному штуцеру системы 22 удаления шлама. Несмачиваемые частицы, например мелкодисперсная сажа смывается за порог

15, откуда периодически отсасывается, например, вакуум-насосом или эжектором (не показано).

Растворяемые газы, например 502, МОэ и т. п., растворяются в жидкости. нейтрализуются щело1ью. образующейся из золы в процессе ее контакта с жидкостью. Жидкость, контактируя с горячими газами, кипит и испаряется.

Парогазовая смесь проходит через каплеуловитель 18 и направляется в смешива1634303 ющий конденсатор (не показано) откуда очищенный газ. например. дымососом сбрасывается в атмосферу, Чистыи конденсат, полученный из грязнои жидкости. направляется на производство ипи сбрасывается в водоемы или реки

Шлам иэ днища (бункера) 2 через загвор

26 поступает в центрифугу 23, где огжимается от влаги и далее поступает или к потребителю, или в отвал.

Грязная жидкость после цен|рифуги 23 возвращается в корпус 1 аппарата. Уровень жидкости в корпусе 1 аппарата устанавливается с помощью гидрозатвора 21 и постоянно поддерживается с помощью. например, поплавкового клапана 25. Пульсации, возникающие в жидкости при работе аппарата. гасятся с помощью вопногасителя 14. Выполнение порога и нижней кромки насадки гофрированными позволяет увеличить поверхность контакта фаз при сохранении габаритов установки.

Предлагаемый пылеуловитель обеспечивает высокую степень очистки дымовых газов с одновременной высокой степенью очистки грязной жидкости (воды) путем ее испарения и последующей конденсации пара, а также очистки промышленных стоков, ливневой канализации и других загрязненных вод. включая бактериологические грязные. С помощью предлагаемого устройства снижена степень радиоактивности вод, содержащих радиоактивные вещества. значительно снижена вредная активность вод. загрязненных отравляющими веществами. путем дистипляции жидкости за счет утилизации сбросного тепла дымовых газов и эолы с одновременной вывокой степенью очистки дымовых газов, не только от механических примесей .но и от диоксидов серы и азота и других включений. Предлагаемый пылеуповитель обеспечивает эффективность очистки дымовых газов грязной жидкостью и испарения жидкости для r.o5

45 лучения конденсата, кроме того, обеспечивает очистку воздуха от пыли, дыма, тумана, для конденсации пара, в качестве смешивающего конденсатора. дпя охлаждения теплой воды воздухом (вентиляторная градирня), как глушитель шума. с одновременнои очисткой выхлопных газов, как декарбониэатор. техно lofлчнoсть как B изготовлении, так и в эксплуатации.

Формула изобретения

1. Пылеуловитель. содержащий частично заполненный жидкостью корпус с крышкой и коническим днищем, осевой патрубок ввода газа с соплом в виде трубы Вентури, соосный с ним вертикальный кольцевой порог, частично погруженный в жидкость, верхняя кромка которого размещена выше нижнего среза сопла. конический отражатель, патрубок отвода газа. каплеуловитель, сис1ему удаления шлама и подпитки жидкости, отличающийся тем, что, с целью повышения степени очистки газа эа счет создания раэвитои поверхности контакта фаз. он снабжен волногаситепем в виде решетки из вертикальныx пластин, размещенных под соплом. и закрепленной на сопле насадкой с щелевыми камерами, нижние кромки которых горизонтальны, а верхняя стенка имеет наклон от сопла. соответствующий наклону отражателя, при этом порог выполнен в виде гофрированной ленты, размещенной зквидистантно нижней кромке насадки, а нижняя кромка сопла выполнена с зубцами.

2. Пылеуповитель по и. 1. о т л и ч а юшийся тем. что, с целью снижения каплеуноса, каплеуловитель выполнен в виде сеток с фильтровальHûм материалом между ними.

3. Пылеуповитель по п.п, 1 и 2, о т л ича ю щ и йс я тем, что. с целью повышения эффективности работы, система удаления шлама снабжена центрифугой.
