Вибрационное устройство
Патент 1634335
Авторы
Классы МПК
Вибрационное устройство
Иллюстрации
Реферат
Изобретение относится к вибрационной технике и может быть применено при возбуждении субгармонических колебаний в механических вибрационных машинах. Целью изобретения является расширение эксплуатационных возможностей устройства за счет использования сменного набора упругих элементов , позволяющих реализовать устойчивые в целом субгармонические режимы различного порядка. Вибрационное устройство состоит из основания 1 с направляющими 2, размещенного в них с возможностью перемещения на роликах 3 рабочего органа 4, на котором закреплен дебалансный вибровозбудитель 5гармонических колебаний. Рабочий орган 4 установлен между связанными с основанием 1 упругим ограничителем 6и диском 7 с расположенными на его периферии упругими элементами 8 разной жесткости. 2 ил. i
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19l (1!) (51)5 В 06 В 1/14, r: jr
4 Ъ
1 A! .
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг. Ф
ГОСУДАРСТ8ЕННЫЧ1 КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (61) 1279678 (21) 4485697/28 (22) 23.09 ° 88 (46) 15.03.91. Бюл. N- 10 (71) Рижский политехнический институт им. А.Я. Пельше (72) M.Â.Çàêðæåíñêné и Р.М.Иванов (53) 534. 141 (088.8) (56) Авторское свидетельство СССР
Y 1279678, кл. В 06 В 1/14, 1985.
1 (54 ) ВИБРА((ИОННОЕ УСТРОЙСТВО (57) Изобретение относится к вибрационной технике и может быть применено при возбуждении субгармонических колебаний в механических вибрационных машинах. ((елью изобретения является расширение эксплуатационных возможностей устройства за счет использования сменного набора упругих элементов, позволяющих реализовать устойчи вые в целом субгармонические режимы различного порядка. Вибрационное устройство состоит из основания 1 с направляющими 2, размещенного в них с возможностью перемещения на роликах
3 рабочего органа 4, на котором закреплен дебалансный вибровозбудитель
5 гармонических колебаний. Рабочий орган 4 установлен между связанными с основанием 1 упругим ограничителем
6 и диском 7 с расположенными на его пери@ерин упругими элементами 8 разной жесткости. 2 ил. Ю
1634335
Изобретение относится к вибрацион ной технике.
Целью изобретения является расширение эксплуатационных возможностей за счет использования сменного набора упругих ограничителей, позволяющих реализовать устойчивые в целом субгармонические режимы различного порядка ° l0

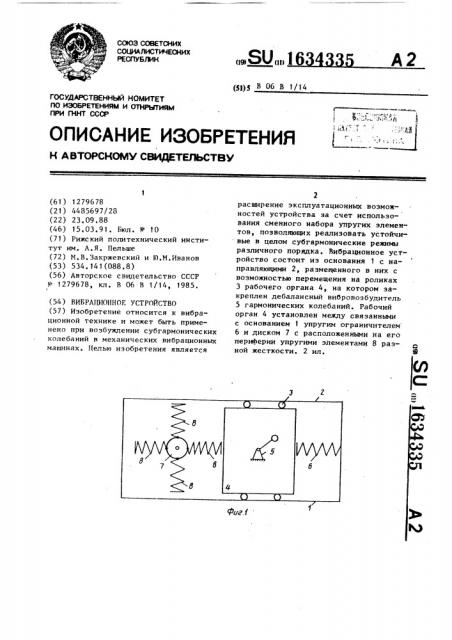

На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2— график силовой характеристики упругой системы.
Вибрационное устройство содержит основание 1 с направляющими 2, размещенный в них с воэмбжностью перемещения, например на роликах 3, рабочий орган 4, на котором закреплен дебалансный вибровозбудитель 5 гармонических колебаний. Рабочий орган 4 установлен без зазора между связанными с основанием 1 упругим ограничителем
6 и диском 7, установленным на основании 1 с возможностью позиционного пе- 25 реключения, на котором закреплены одним концом упругие ограничители 8.
Упругие ограничители 6 и 8 могут быть выполнены в виде цилиндрических пружин или реэинометаллических или упругих металлических стержней и имеют разную жесткость с линейной характеристикой. При неработающем дебалансном вибровозбудителе 5 упругие ограничители 8 находятся в ненапряженном состоянии, 35
Вибрационное устройство работает следующим образом.
Дебалансный вибровозбудитель 5 возбуждает гармонические колебания рабочего органа 4, установленного на основании 1 в направляющих 2 с помощью роликов 3. В зависимости ов соотношения жесткостей упругих элементов Ь и 8 (одного из укрепленных на диске 7), вибрационное устройство генерирует устойчивые в целом субгармонические режимы заданного порядка (1/2, 1/3, 1/4 . ° .). Переход от одного субгармонического режима к другому осуществляется переключением диска в соответствующее положение.
Реализация резонансных субгармонических колебаний выполняется при условии
2P i < P,2 « "
P р ° + р и
II — частота свббодных колебаний; — угловая скорость вала двигателя; где р с, Ф
1 р
2 — порядок субгармонического режима; с 1, с — жесткости упругих элемен2 тов;
m — масса рабочего органа.
Данное резонансное соотношение может быть приведено к виду—
Я 2 и 1+/ гДе f Р2/Р, Необходимьи условием для реализации резонансных субгармонических колебаний является условие р /р ъ.п+1.
Выбрав значение р2/р . можно ( однозначно определить жесткости упругих элементов по следующей схеме:
Я
P 1, Р /lI ю ю 2 °
2 с,— шр „, с = рд.
Формула изобретения
Вибрационное устройство по авт. св. Р 1279678, о т л и ч а ю щ е ес я тем, что, с целью расширения эксплуатационных, возможностей, оно снабжено установленным на основании с возможностью позиционного переключения диском, через который один нз основных упругих ограничителей связан с основанием, и дополнительнымн упругими ограничителями, каждый из которых одним концом закреплен на диске.
1634335
С1рг
Cf3r
СФ
Фиг. 2
Составитель Д. Шатилов
Редактор 5). Середа Техред JI.Сердюкова КорректорО. Кравцова
Заказ 714
Тираж 284
Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям нри ГКНТ СССР
113035, Иосква, Ж-35, Раушская наб., д. 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
