Реферат



Изобретение относится к удалению газообразных вредностей от промышленных ванн. Цель изобретения - повышение эффективности отсасывания вредностей от ванны. Во время проведения технологического процесса включают вентилятор, котоснов М.- АЗОЫШю ганных е эфй от гичекотоВыЭ А рый создает разряжение во всей вентиляционной системе. Благодаря этому через входное отверстие щелевых приемников 6 бортовых отсосов, выполненное в виде равнобедренного тупоугольного треугольника, засасывается воздух вместе с испарениями. Одновременно с включением вентилятора подают сжатый воздух в трубопровод 5. Благодаря этому пространство над зеркалом раствора ванны изолируется от окружающего пространства путем тонких струй сжатого воздуха, подаваемых с бортов 9 навстречу друг другу с уклоном вверх. В результате этого все испарения, отделяющиеся от зеркала раствора, полностью засасываются в щелевые приемники 6 бортовых отсосов.3 ил. (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5l)s В 08 В 15/00

ГОСУДАРСТВЕНЧЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

14 20

1б

Риг.2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4301822/12 (22) 01.09.87 (46) 15.03,91. Бюл. М 10 (75) А.П.Кулык и Н.П.Кавецкая (53) 697.92 (088.8) (56) Бошняков Е.Н. Вентиляция в цехах основных производств цветной металлургии. М.:

1985, с. 158. (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗООБРАЗНЫХ ВРЕДНОСТЕЙ ОТ ПРОМЫШЛЕННОЙ BAHHbt (57) Изобретение относится к удалению газообразных вредностей от промышленных ванн. Цель изобретения — повышение эффективности отсасывания вредностей от ванны. Во время проведения технологического процесса включают вентилятор, кото Ж 1634343 А1 рый создает разряжение во всей вентиляционной системе. Благодаря этому через входное отверстие щелевых приемников 6 бортовых отсосов, выполненное в виде равнобедренного тупоугольного треугольника. засасывается воздух вместе с испарениями.

Одновременно с включением вентилятора подают сжатый воздух в трубопровод 5, Благодаря этому пространство над зеркалом раствора ванны изолируется от окружающего пространства путем тонких струй сжатого воздуха, подаваемых с бортов 9 навстречу друг другу с уклоном вверх. В результате этого все испарения, отделяющиеся от зеркала раствора, полностью засасываются в щелевые приемники 6 бортовых отсосов. 3 ил.

1634343

10

25

35

45

55

Изобретение относится к вентиляции испарений капельно-жидких частиц и газов, образующихся у поверхности высокотоксичных, например гальванических ванн (ванны хромирования, ванны с цианистыми электролитами и т.д,), и может быть использовано в тех отраслях промышленности, где применяются аналогичные ванны.

Целью изобретения является повышение эффективности отсасывания вредностей от ванны и улучшение санитарно-гигиенических условий труда при работе на гальванических линиях.

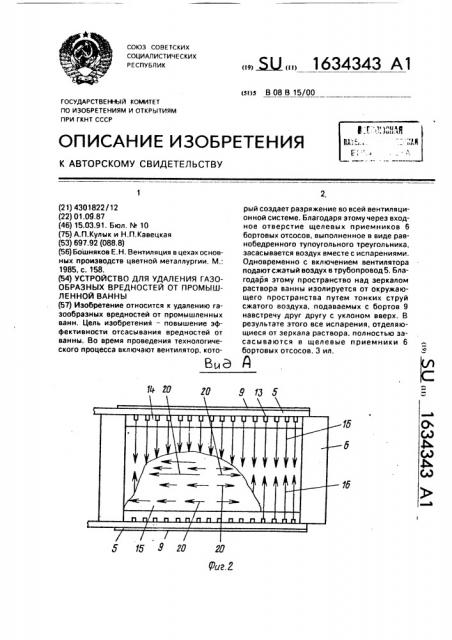

На фиг.1 схематично изображено предлагаемое устройство для высокотоксичных гальванических ванн; на фиг.2 — вид А на фиг.1; на фиг.3 — устройство, вертикальный разрез.

Устройство состоит из бортовых отсосов 1, переходников 2, коллекторов 3, сборного воэдуховода 4 и воздухоподающих трубопроводов 5. Трубопроводы 5 и приемники 6 загрязнений бортовых отсосов 1 установлены на взаимно перпендикулярных бортах промышленной ванны 7, причем приемники 6 установлены на коротких бортах 8 ванны 7, а воздухоподающие трубопроводы 5 — на длинных бортах 9 ванны 7.

Между бортовыми отсосами 1 и переходниками 2 расположены изоляционные вставки

10. Входное отверстие 11 приемников 6 выполнено в виде равнобедренного тупоугольного треугольника, большая сторона 12 которого расположена на коротком борту 8 ванны 7. На воздухоподающих трубопроводах 5 установлены нагнетающие сопла 13, направленные в сторону ванны 7 под углом

35 — 40 вверх относительно горизонтали.

Расстояние между соплами 13 составляет

30 — 35 мм. К бортам 9 с внутренней их стороны прикреплены направляющие козырьки 14, расположенные между трубопроводами 5. и зеркалом раствора 15 и имеющие наклон в направлении ближней к данному борту верхней стороны входного отверстия 11 щелевого приемника 6.

Устройство работает следующим образом, Во время проведения технологического процесса включается вентилятор (не показано), в результате чего в сборном воэдуховоде 4, коллекторах 3, переходниках 2, изоляционных вставках 10 и бортовых отсосах 1 создается раэряжение. Благодаря этому внутрь бортовых отсосов 1 через входное отверстие 11 щелевого приемника 6 засасывается воздух вместе с испарениями. Отсюда, пройдя последовательно изоляционную вставку 10, переходник 2, коллектор 3, сборный воэдуховод 4 и вентилятор (не показано), воздух удаляется наружу, При движении от входных отверстий 11 до вентилятора воздух.дважны проходит очистку, сначала автономно в бортовых отсосах 1, а затем централизовано в матерчатом, волокнистом или мокром фильтре(не показано), расположенном в сборном воздуховоде 4 после всех коллекторов 3. Уловленный при этом конденсат по системе трубопроводов поступает в буферную емкость (не показана), а затем возвращается обратно в ванны 7.

С включением вентилятора (не показано) одновременно подают сжатый воздух в трубопровод 5. Благодаря этому llpocTpBH ство над зеркалом раствора 15 гальванической ванны 7 изолируется от окружающего пространства путем тонких струй сжатого воздуха, подаваемых с длинных бортов 9 ванны 7 навстречу одна другой с уклоном вверх (траектории по стрелке 16). В результате этого все испарения, отделяющиеся от зеркала раствора 15, полностью засасываются в щелевые приемники 6 бортовых отсосов 1 (траектории по стрелке 17).

Изоляция двух укаэанных пространств происходит следующим образом. Тонкие струи сжатого воздуха выходят из сопел 13. расположенных через каждые 30 — 35 мм на трубопроводах 5, установленных на обеих бортах 9 и подсоединенных к источнику сжатого воздуха (не показано). B начале пути каждая струя сжато о воздуха движется отдельно, Затем струи, движущиеся от одного иэ бортов 9, сливаются в единый плоский поток, движущийся в направлении к противоположному борту 9 с небольшим уклоном вверх (траектории по стрелке 16). Такой же плоский поток образуется и от другого борта 9. Над серединой зеркала раствора 15 ванны 7 оба потока (траектории по стрелке 16) ударяются друг об друга и расходятся в две противоположные стороны: вверх в окружающее пространство (траектории по стрелке 18) и вниз в пространство над зеркалом ванны 15 (траектории по стрелке 19). Последний поток у поверхности зеркала раствора 15 вновь меняет свое направление и движется в сторону одного из двух щелевых приемников 6 (траектории по стрелке 20), Благодаря тому, что входное отверстие

11 щелевых приемников 6 имеет в сечении форму равнобедренного тупоугольного треугольника, нижняя большая сторона 12 которого находится на уровне верхнего края ванны 7, а две другие стороны (позиция 21) расположены ниже воздушных плоскостей (траектории по стрелке 16), идущих от бортов 9 (фиг.4), достигается рациональный отсос воздуха, при котором отсос чистого l634343 воздуха из окружающего пространства, выходящего за пределы пространства, ограниченного воздушными nлоскостями 16, исключен, Козырьки 14, прикрепленные к обеим 5 бортам 9 ниже сопел 13 и имеюгцие уклон вверх в направлении от боргов 9. перекрывают часть пространства над зеркалом раствора 15, расположенную вблизи бортов 9, где отдельные струи сжатого воздуха еще не 10 превратились в единый плоский воздушный поток и, где поэтому возможно была бы прохождение испарений между отдельными струями сжатого воздуха.

Предлагаемое вентиляционное устрой- 15 ство для высокотоксичных гальванических ванн надежно изолирует;.растранства над зеркалом раствора 15 не <олька в обычном режиме работы гальваническои ванны, на также и во время опускания или падьема в 20 ванну 7 барабана или подвески с деталями (не показано), подлежащими гал вани ескому покрытию или другому технологическому процессу, сопровождающемуся вредными выделениями в атмосферу, что надежно защищает окружающую среду от звгояэнений.

Формула изобретения

Устройство для удаления газообразиых вредностей от промышленной ванны. содержащее размещенные на противоположных бортах ванны отсосы с приемниками загрязненного воздуха и нагнетающие сопл, расположенные на смежных приемникам загрязненного воздуха сторонах ванны, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности отсасывания

BpF,öíoñTåé ат ванны, устройство снабжено направляющими козырьками, входное отве -,итие приемника загрязненного воздуха ик1с".т форму равнобедренного треугольника, основ".,íèå которого размещено на борту ванны, а угол при вершине составляет 105—

110", нагнетающие сопла направлены под углом к горизонтали 35 — 40О, при этом направляющие козырьки размещены под нагнетающими ссплами и направлены к боковым сторонам входного отверстия.
