Магнитное устройство для закрепления ферромагнитных деталей

Магнитное устройство для закрепления ферромагнитных деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , а именно к магнитно-технологической оснастке, и может быть использовано преимущественно для закрепления деталей, высота которых превышает их площадь. Цель изобретения - повышение надежности . Магнитное устройство содержит основание 1 и крышку 2. выполненные в виде параллельных относительно друг друга магнитопроводов. Между основанием 1 и крышкой 2 расположены магниты 3. причем одноименные полюса магнитов обращены соответственно к основанию и крышке. Магниты 3 установлены с оо лором относительно друг друга. При этом в крышке 2 выполнены соосно зазору сквозные окна 4 с шириной, равной этому зазору. Конфигурация окна 4 соответствует конфигурации закрепляемой детали 6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 0 3/15

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

08.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

\ (21) 4630054/08 (22) 03.01.89 (46) 15.03.91. Бюл. hL 10

P1) Научно-производственное объединение

"Спецтехоснастка" (72) В.И.Ткачев и Л.С.Вакс (53) 62-229.312.6 (088.8) (56) Авторское свидетельство СССР

hh 243435, кл. В 23 0 3/15, l969. (54) МАГНИТНОЕ УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ФЕРРОМАГНИТНЫХ ДЕТАflEA (57) Изобретение относится к машиностроению, а именно к магнитно-технологической оснастке, и может быть использовано преЫ2 1634432 А1 имущественно для закрепления деталей, высота которых превышает их площадь.

Цель изобретения — повышение надежности. Магнитное устройство содержит основание 1 и крышку 2, выполненные в виде параллельных относительно друг друга магнитопроводов. Между основанием 1 и крышкой 2 расположены магниты 3, причем одноименные полюса магнитов обращены соответственно к основанию и крышке. Магниты 3 установлены с вором относительно друг друга. При этом в крышке 2 выполнены соосно зазору сквозные окна 4 с шириной, равной этому зазору, Конфигурация окна 4 соответствует конфигурации закрепляемой детали 6. 2 ил.

1634432

10 Формула изобретения диЮА

Составитель Г, Максимова

Техред М,Моргентал Корректор А. Обручар

Редактор С. Лисина

Заказ 719 Тираж 518 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению, а именно к магнитно-технологической оснастке, и может быть использовано преимущественно для закрепления деталей, высота которых превышает их площадь.

Цель изобретения — повышение надежности устройства.

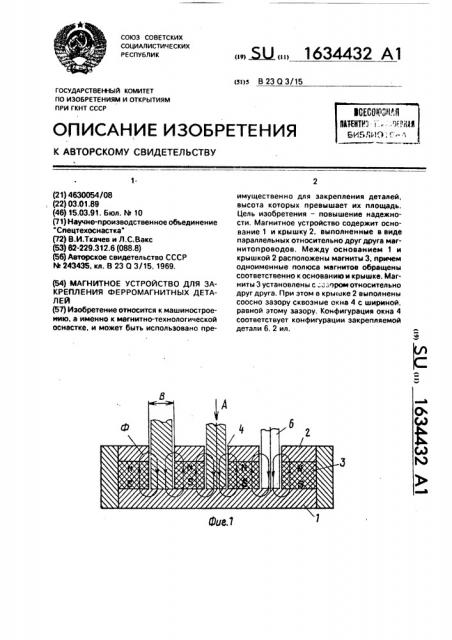

На фиг. 1 — схематически изображено предлагаемое устройство, разрез; на фиг. 2вид А на фиг.1.

Устройство содержит основание 1 и крышку 2, выполненные иэ магнитомягкого материала, т.е. являющиеся магнитопроводами, и расположенные параллельно друг относительно друга. Между основанием 1 и крышкой 2 размещены постоянные магниты

3, одноименные полюса которых плотно прилегают к поверхности основания 1 и крышки 2. В крышке 2 выполнены сквозные окна 4, например отверстия или пазы. расположенные соосно зазору между постоянными магнитами 3. Торцы соседних магнитов 3 отстоят один от другого на расстояние В, равное ширине окон 4. Устройство скреплено по периметру рамкой 5 из немагнитного материала.

Работа устройства осуществляется следующим образом.

Деталь 6 устанавливают в окно 4, конфигурация которого соответствует конфигу5 рации детали. Магнитный поток Ф, образованный магнитами 3, проходит через крышку 2, деталь 6 и замыкается через основание 1.

Магнитное устройство для закрепления ферромагнитных деталей, содержащее основание и крышку, выполненные в виде па15 раллельных относительно друг друга магнитопроводов, между которыми расположен магнит, обращенный своими полюсами соответственно к основанию и крышке, о т л и ч а ю щ е е с я тем, что, с целью

20 повышения надежности, оно дополнительно снабжено по крайней мере еще одним магнитом, установленным аналогично первому магниту и с зазором относительно него, при этом в крышке выполнены соосно с

25 зазором сквозные окна шириной, равной этому зазору.
