Реферат

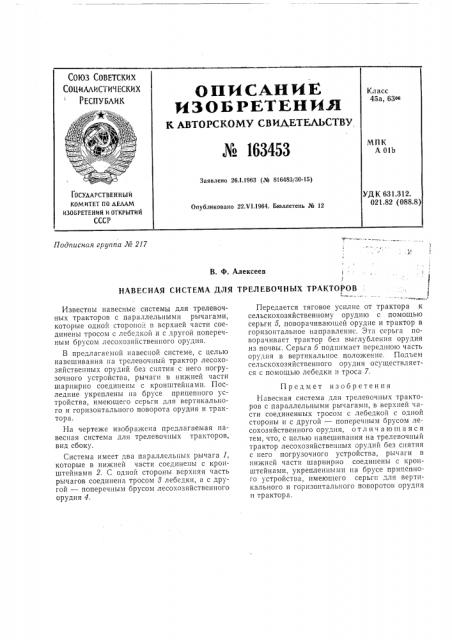

СОЮЗ СОВЕТСКИХ

С011МАЛИСТИЧ ЕСКИХ

1 ЕСПУ БЛИК

ОП(ИСА ЙИР

ИЗÎ PETEHИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Класс

45а, 63о6

+ -, Ъ

А ф

МПК

А 01Ь № 163453

Заявлено 26.1.1963 (№ 816483)30-15) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УД К 631.312.

021.82 (088.8) Опубликовано 22.Ч1.1964. Бюллетень № 12

Подписная группа № 217

В. ф. Алексеев

НАВЕСНАЯ СИСТЕМА ДЛЯ ТРЕЛЕВОЧНЫХ ТРАКТОРОВ

Известны навесные системы для трелевочных тракторов с параллельными рычагами, которые одной сторопо . в верхней части соединены тросом с лебедкой и с другой поперечным брусом лесохозяйственпого орудия.

В предлагаемой навесной системе, с целью навешивания па трелевочный трактор лесохозяйствепных орудий без снятия с него погрузочного устройства, рычаги в нижней части шарнирно соединены с кронштейнами. Последние укреплены на брусе прицепного устройства, имеющего серьги для вертикального и горизонтального поворота орудия и трактора.

На чертеже изображена предлагаемая навесная система для трелевочных тракторов, вид сбоку.

Система имеет два параллельных рычага 1, которые в нижней части соединены с кронштейнами 2. С одной стороны верхняя часть рычагов соединена тросом 3 лебедки, а с другой — поперечным брусом лесохозяйственного орудия 4.

Передается тяговое усилие от трактора к сельскохозяйственному орудию с помощью серьги 5, поворачивающей орудие и трактор в горизонтальное Elàïðавленис. Эта серьга поворачивает трактор без выглубления орудия из почвы. Серьга б поднимает передшою часть орудия в вертикальное положение. Подъем сельскохозяйственного орудия осуществляется с помощью лебедки и троса 7.

Предмет изобретения

Навесная система для трелевочных тракторов с параллельными рычагами, в верхней части соединенных тросом с лебедкой с одной стороны и с другой — поперечным брусом лесохозяйственного орудия, отличающаяся тем, что, с целью навешивания на трелевочный трактор лесохозяйствеппых орудий без снятия с пего погрузочного устройства, рычаги в нижней части шарнирно соединены с кронштейнами, укрепленными на брусе прицепного устройства, имеющего серьп: для вертикального и горизонтального поворотов орудия н трактора.
