Инерционный конвейер

Инерционный конвейер

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортной технике и м.б. использовано в различных отраслях промышленности. Цель - расширение эксплуатационных возможностей конвейера путем обеспечения дифференцированного изменения скорости движения желоба при прямом и обратном ходах. Инерционный конвейер включает установленный на основании с возможностью возвратно-поступательного движения грузонесущий желоб 1, связанный с ним привод с кривошипом 2 и шатуном 3 и механизм изменения скорости желоба. Последний выполнен в виде установленного с возможностью возвратно-поступательного перемещения по основанию и закрепленного посредством оси 4 на свободном конце шатуна 3 опорного ролика (Р) 5 С осью 4 шарнирно связаны одними концами рычаги 6, другие концы которых соединены посредством осей 7 с коромыслом 8. На осях 7 установлены направляющие Р 9, а на основании - кулачки (К) 10 и 11 с рабочими поверхностями 12 и 13 и опорными поверхностями 14 и 15. На коромысле 8 закреплен один конец кулисы 16, другой конец которой посредством тяги 17 связан с желобом 1. Установлены К 10 и 11 на каретках 21 и 22, имеющих возможность перемещения по основанию вдоль желоба 1. Через опорные поверхности К 10 и 11 упираются на имеющие возможность движения вдоль направления перемещения каретки два упорных Р 25, установленные на каретках 21 и 22. При взаимном симметричном сближении К 10 и 11 с профилированными поверхностями 12 и 13 обеспечивается взаимодействие одного Р 9 с более крутым участком профилированной поверхности, а другого - с выполненным участком профилированной поверхности противоположного К и наоборот при обратном ходе. Следствием этого является качание кулисы 16 и, соответственно, перемещение желоба 1. 1 ил. k/ Р сь CJ о о VJ

ССИОЗ СОЕЕТСКИХ

СОЦИАЛиС ТиЧЕСКИХ

РЕСПУБЛИК (я)э В 65 G 25/02

ГОСУДАРСТЗЕН.МЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

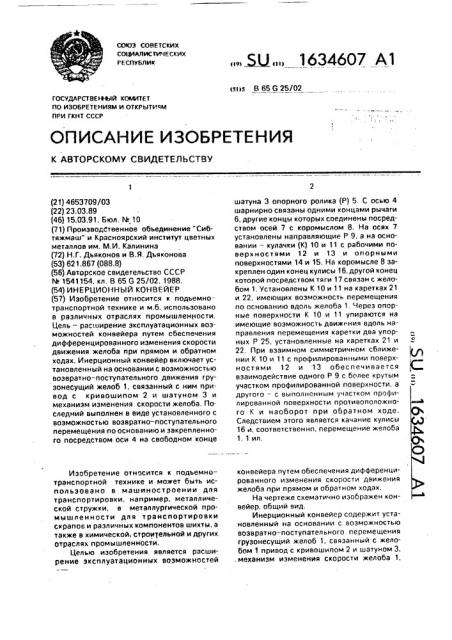

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4653709/03 (22) 23.03.89 (46) 15.03,91. Бюл, hk 10 (71) ПроизводСтвенное объединение "Сибтяжмаш" и Красноярский институт цветных металлов им. М,И. Калинина (72) Н.Г. Дьяконов и В.Я. Дъяконова (53) 621.867 (088.8) (56) Авторское свидетельство СССР

М 1541154, кл. В 65 G 25/02, 1988, (54) ИНЕРЦИОННЫЙ КОНВЕЙЕР (57) Изобретение относится к подьемнотранспортной технике и м.б. использовано в различных отраслях промышленности, Цель — расширение эксплуатационных возможностей конвейера путем обеспечения дифференцированного изменения скорости движения желоба при прямом и обратном ходах. Инерционный конвейер включает установленный на основании с возможностью возвратно — поступательного движения грузонесущий желоб 1, связанный с ним привод с кривошипом 2 и шатуном 3 и механизм изменения скорости желоба. Последний выполнен в виде установленного с возможностью возвратно — поступательного перемещения flO основанию и закрепленного посредством оси 4 на свободном конце

Изобретение относится к подъемнотранспортной технике и может быть использовано в машиностроении для транспортировки, например, металлической стружки, в металлургической промышленности для транспортировки скрапов и различных компонентов шихты, а также в химической, строительной и других, отраслях промышленности.

Целью изобретения является расширение эксплуатационных возможностей

„„5U„„1634607 А1 шатуна 3 опорного ролика (Р) 5. С осью 4 шарнирно связаны одними концами рычаги

6, другие концы которых соединены посредством осей 7 с коромыслом 8. На осях 7 установлены направляющие P 9, а на основании — кулачки (К) 10 и 11 с рабочими поверхностями 12 и 13 и опорными поверхностями 14 и 15. На коромысле 8 закреплен один конец кулисы 16, другой конец которой посредством тяги 17 связан с желобом 1. Установлены К 10 и 11 на каретках 21 и 22, имеющих возможность перемещения по основанию вдоль желоба 1. Через опорные поверхности К 10 и 11 упираются на имеющие возможность движения вдоль направления перемещения каретки два упорных P 25, установленные на каретках 21 и

22, При взаимном симметричном сближении К 10 и 11 с профилированными поверхностями 12 и 13 обеспечивается взаимодействие одного P 9 с более крутым участком профилированной поверхности, а другого — с выполненным участком профилированкой поверхности противоположного К и наоборот при обратном ходе.

Следствием этого является качание кулисы

16 и, соответственно, перемещение желоба

1,1ил, конвейера путем обеспечения дифференцированного изменения скорости движения желоба при прямом и обратном ходах.

На чертеже схематично изображен конвейер, общий вид.

Инерционный конвейер содержит установленный на основании с возможностью возвратно — поступательного перемещения груэонесущий желоб 1, связанный с желобом 1 привод с кривошипом 2 и шатуном 3, . механизм изменения скорости желоба 1, 1634607

55 выполненный в виде установленного с воэможностью возвратно-поступательного перемещения по основанию и закрепленного посредством оси 4 на свободном конце шатуна 3 опорного ролика 5, двух шарнирно связанных одними концами с осью 4 опорного ролика 5 рычагов 6. соединенного с другими концами рычагов 6 посредством осей 7 коромысла 8, двух установленных на последних осях 7 направляющих роликов 9. двух установленных на основании кулачков

10 и 11 с рабочими поверхностями 12 и 13 и опорными поверхностями 14 и 15 и кулисы

16, один конец которой закреплен на коромысле 8, а другой шарнирно связан с желобом 1 посредством тяги 17, Направляющие ролики 9 установлены с воэможностью перемещения по рабочим поверхностям 12 и

13 кулачков 10 и 11.

Кулиса 16 закреплена на коромысле 8 посредством.оси 18 с возможностью поворота и фиксации, Желоб 1 опирается на катки 19 и 20, установленные на основании, Кулачки 10 и 11 установлены на двух каретках 21 и 22, имеющих возможность перемещения по основанию вдоль желоба

1, при этом они могут фиксироваться при помощи крепежных элементов 23 в пазах

24, выполненных в основании.

Кулачки 10 и 11 через опорные поверхности 14 и 15 опираются на имеющие возможность движения вдоль направления перемещения каретки два упорных ролика

25, установленные на каретках 21 и 22 с возможностью перемещения вдоль желоба и фиксации в пазах кареток, При этом кулачки 10 и 11 по своим опорным поверхностям

14 и 15 соединены с соответствующими каретками 21 и 22 посредством шарниров 26 и 27, а каждый кулачок 10 и 11 расположен на упорном ролике с возможностью поворота относительно шарнира 26 и 27 вдоль направления перемещения желоба.

Конвейер работает следующим образом.

Включается привод на вращение кривошипа 2, который передает движение шатуну

3 с роликом 5. Ролик 5 перемещается по неподвижному основанию возвратно-поступательно, а коромысло 8, являющееся замыкающим звеном в кинематическом треугольнике — ролик 5 — ролик 9 — ролик 9, сообщает сложное качательное движение с постоянным угловым отклонением от вертикальной оси, Это угловое отклонение при выбранных геометрических размерах рычагов 6 и коромысла 8 определяется профилированными поверхностями 12 и 13, а также их взаимным расположением. Этими фактами определяется неравномерность качания коромысла 8 в течение прямого и обратного ходов, а также величина этих ходов. Так, например, при взаимном симметричном сближении кулачков 10 и 11 с профилированными поверхностями 12 и 13 обеспечивается взаимодействие одного ролика 9 с более крутым участком профилированной поверхности, а другого — с выположенным участком профилированной поверхности противоположного кулачка и наоборот при обратном ходе. Следствием этого является качание кулисы 16 и, соответственно, перем .щение желоба 1. При несимметричном расположении относительно ролика 5 профилированных поверхностей 12 и 13, как по линейным размерам, так и по угловым (это обеспечивается перемещением кареток 21 и 22 и роликов 25) возможно получение практически множества профилей поверхностей 12 и 13 относительно вертикальной оси, которые и определяют неравномерность хода желоба в любой отрезок времени при прямом или обратном его ходе, Таким образом. в инерционном конвейере увеличивается диапазон изменения скорости при прямом и обратном ходах желоба и обеспечивается возможность изменения этой скорости в любой отрезок времени, кроме имеющейся возможности изменения хода положением кулисы 16 относительно коромысла 8.

Формула изобретения

Инерционный конвейер, содержащий установленный на основании с возможностью возвратно-поступательного перемещения грузонесущий желоб, связанный с желобом привод с кривошипам и шатуном и механизм изменения скорости желоба в виде установленного с возможностью возвратно-поступательного перемещения по основанию и закрепленного при помощи оси на свободном конце шатуна опорного ролика. двух шарнирно связанных одними концами с осью oIlopHol0 ролика рычагов, соединенного с другими концами рычагов при помощи асей коромысла. двух расположенных на последних осях направляющих роликов, установленных с воэможностью перемещения по рабочим поверхностям кулачков и кулисы, один конец которой соединен с коромыслом, а другой шарнирно связан с желобом при помощи тяги, о тл и ч а ю щи и с я тем. что. с целью расширения эксплуатационных воэможностей конвейера путем обеспечения дифференцированного изменения скорости движения желоба при прямом,и обратном ходах. механизм изменения скорости желоба выполнен

1634607

Составитель Л. Расторгуева

Редактор Л. Веселовская Техред М.Моргентал Корректор Л. Патай

Заказ 728 Тираж 472 Подписн ое

ВНИИ 1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 с двумя установленными на основании с возможностью перемещения вдоль желоба и фиксации каретками и двумя упорными роликами, каждый из которых расположен на соответствующей каретке с возможностью перемещения вдоль желоба и фиксации, при зтом каждый кулач4к посредством шарнира закреплен на соответствующей каретке и расположен на упорном ролике с возможностью поворота относительно шар5 нира вдоль направления перемещения желоба.
