Способ сооружения вертикальных горных выработок бункерного комплекса

Способ сооружения вертикальных горных выработок бункерного комплекса

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и м. б. использовано при сооружении приствольных угольных и породных вертикальных бункеров. Цель - снижение трудоемкости работ и увеличение темпов сооружения вертикальных горных выработок бункерного комплекса Способ включает проходку бункера 1, сооружение шахтного ствола (ШС) 2, его крепление в зоне примыкания бункера 1. При проведении ШС 2 в первом периоде строительства с подходом забоя 5 к участку соприкосновения ШС 2 с бункером 1 из ШС 2 в зону бункера I бурят поперечные шпуры 6 на длину заходки. Производят их взрывание камуфлетнымн зарядами с образованием в бункере 1 предохранительного экрана из дробленой породы . Затем проходку бункера 1 осуществляют взрыванием удлиненных шпуров по сечению бункера 1. Уборку отбитой породы бункера 1 производят одновременно с уборкой породы предохранительного экрана После этого осуществляют возведение постоянной крепи бункера 1. 7 ил Ј (/)

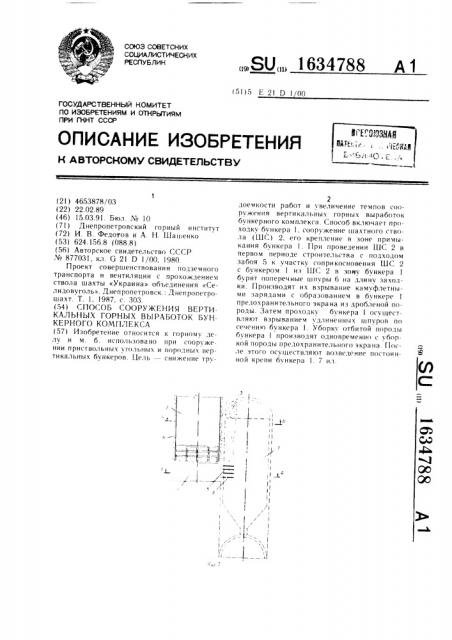

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е о1 И 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ФФ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4653878,/03 (22) 22.02.89 (46) 15.03.91. Бюл. ¹ 10 (71) Днепропетровский горный институт (72) И. В. Федотов и А. Н. Шап.енко (53) 624.156.8 (088.8) (56) Авторское свидетельство СССР № 877031, кл. G 2I D I/00, 1980.

Проект совершенствования подземного транспорта и вентиляции с прохождением ствола шахты «Украина» объединения «Селидовуголь». Днепропетровск.: Днепропетрошахт. Т. 1, 1987, с. 303. (54) СПОСОБ СООРУЖЕНИЯ ВЕРТИКАЛЬНЫХ ГОРНЫХ ВЫРАБОТОК БУ НКЕРНОГО КОМПЛEÊÑË (57) Изобретение относится к горному де lv и M. б. использовано при сооружении приствольных угольных и породных вертикальных бункеров. Цель — снижение труÄÄSUÄÄ 1634788 д1

2 лоемкости работ и увеличение темпов сооружения вертикальных горных выработок бункерного комплекса. Способ включает проходку бункера I, сооружение шахтного ствола (ШС) 2, его крепление в зоне примыкания бункера l. 11ри проведении ШС 2 в первом периоде строительства с подходом забоя 5 к участку соприкосновения ШС 2 с 6 нкером 1 из ШС 2 в зону бункера 1 бурят поперечные шнуры 6 на длину заколки. Производят их взрывание камуфлетнымп зарядами с образованием в бункере 1 предохранительного экрана из дробленой породы. Затем проходку бункера 1 осуществляют взрыванием удлиненных шпуров по сечению бункера I. Уборку отбитой породы бункера 1 произволят одновременно с уборкой породы предохранительного экрана После этого осуществляют возведение постоянной крепи бункера 1. 7 ил.

1634788

Фо рз<<<ла изг)бретени.ч

Изобретение относится к горному лелу и может быть использовано при сооружении приствольных угольных и породных вертикальных бункеров.

Целью изобретения является снижение трулоемкости работ и увеличение темпов сооружения вертикальных горных выработок бункерного комплекса.

На фиг. 1 показан этап бурения шнуров и заряжение в тело бункера из забоя шахтного ствола в первом периоде coop) жения; на фиг. 2 — сечение А А на фиг. 1; на фиг. 3 — — сечение Б — -Б на фиг. l; на фиг. 4 — этап бурения из заряжения уллинеHHb)x шпуров при строительстве бункера во втором периоде сооружения; на фиг. 5 — сечение В В на фиг. 4; на фиг. 6 положение в забое приствольной вертикальной горной выработки после взрывания удлиненных шпуров; на фиг. 7— сечение Г- -Г на фиг. 6.

Способ сооружения включает прохолку бункера 1, сооружение шахтного ствола 2, его крепление в зоне примыкания бункера, взрывное разруи)ение и уборку вмещающей породы, при этом с опережением и по мере крепления ствола образуют предохранительный экран 3 из дробленой породы путем бурения ло установки крепи 4 из забоя 5 ствола 2 в зону бункера 1 поперечны < шпуров 6 и их взрывания, Способ включает также обуривание уллиненными шпурами 7 вокруг предохранительного экрана 3 забоя 8 бункера 1 при проходке последнего во втором периоде строительства, заряжение и взрывание удлиненных шнуров 7 на заколку, уборку отбитой породы 9 вместе с лробленой породой предохранитеlbH<)t.<) экрана 3, например, на подводную выработку !О и возвеление постоянной крепи ll бункера 1.

Способ сооружения вертикальных горных выработок осуществляется слелуюгцим образом.

При провелении шахтного ствола 2 в первом периоде строительства с подходом забоя

5 к ччастку соприкосновения шахтного ствола 2 с бункером 1 в тело последнего произвоият бурение поперечных шпуров 6 с послелуюгцим заряжением и взрыванием поперечных шпуров 6 камуфлетными зарялами.

После взрывания осуществляют отрыв. спуск, центровку опалубки и возведение усиленной крсии 4, например железобетонной.

С иолвиганием забоя 5 шахтного ство)а 2 на участке соприкосновения с бункеп)м на очерелную захолку в тело бунке-)а 1 производят бурение поперечных шпуров 6 с иослелую<цим заряжением и взрыванием камуфлетных зарядов, после чего таккс <)сl шествляк)т отрыв, спуск, центровку <)иалубки и возвсление усиленной крепи 4

Гlеречис <енные работы повторяют ио всей ц<)<ис участка соприкосновения <иахтного

1О

35 ствола 2 с бункером 1. В результате получают предохранительный экран 3 в виде дробленой породы, который защищает возведенную усиленную крепь 4 от сейсмических нагрузок при взрывании удлиненных шпуров 7 во время проходки бункера I.

Проходку бункера 1 производят во втором периоде строительства, после проходки шахтного ствола 2 ло конечной глубины, навески постоянных сосудов, при сооиужении комплекса выработок околоствольного двора.

На полходной выработке 10 осугцествляют оснастку бункера 1, проходят технологический отход, производят навеску проходческого оборудования, после чего спускают на забой 8 буровое оборчлование и обуривают забой 8 удлиненными шпурами 7 на первую заходку. Обуривание производят вокруг предохранительного экрана 3. Количество и длину шнуров принимают согласно паспорту буровзрывных работ, рассчитанного лля каждого конкретно о случая, в зависимости от горногеологических характеристик пород.

После обуривания забоя 8 бункера 1 проводят заряжение удлиненных шнуров 7 и их взры ва ние.

Уборку отбитой породы 9 после взрывания и проветривания забоя 8 производят вместе с дробленой породой предохранительного экрана 3 в бадьях с выгрузкой на подхолной выработке 10.

После уборки отбитой иоролы 9 и дробленой породы предохранительного экрана 3 осуществляют возведение постоянной крепи

1l бункера 1 на первой захолке.

С окончанием работ по постоянному креплению на забой 8 спускают буровое оборулование лля бурения удлиненных шпуров

7 на вторую захолку. Гlри этом цикл работ повторяется. и <ак ло полного окончания проходки бункера 1.

Способ сооружс ния иеитикальных горных выработок бчнкерного комплекса, включаюший проходку шахтного ствола, его крепление в зоне примыкания бункера, последуюгцую ирохолку бункера взрыванием шпуров, уборкч породы и возведение крепи бункера, от.шчиющийся тем, что, с целью снижения трудоемкости работ и увеличения темпов сооружения вертикальных горных выработок бункерного комплекса, перед креплением шахтного ствола из него в зону бункера бурят поперечные шпуры на ллиHv захолки и производят их взрывание камуфлетными зарядами с образованием в бункере предохранительного экрана из лробленой породы, после чего проходку бункера осуществляют взрыванием удлиненных шпуров по ссчению бункера. а уборку породы бункера ироизволят одновременно с уборкой иоро"bl прелохранительного экрана.!
