Устройство для поворота ротора гидроагрегата

Устройство для поворота ротора гидроагрегата

Иллюстрации

Показать все

Реферат



Изобретение относится к гидромашиностроению . Устройство для поворота ротора гидроагрегата содержит зубчатый диск 1, закрепленный на роторе 2. Привод установлен на корпусе 4 гидроагрегата. Редуктор подключен к валу электродвигателя 5 привода . Кривошип 7 подключен к редуктору и снабжен опорой 8 с роликом 9. При вращении кривошипа 7 ролик 9 воздействует поочередно на зубья диска 1, поворачивая ротор 2 за один оборот кривошипа 7 на угол а, что позволяет снизить трудоемкость и повысить точность при измерении биений вала гидроагрегата 1 з п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51 ) 5 F 03 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4608467/29 (22) 24,11,88 (46) 15.03.91. Бюл. № 10 (75) В. Л. Кузнецов, Ф. Х. Махмудов и И. В. Кузнецов (53) 621.224 (088.8) (56) Полушкин К. П. Монтаж гидроагрегатов. Л.: Энергия, 1977, с. 361. (54) УСТРОЙСТВО ДЛЯ ПОВОРОТА РОТОРА ГИДРОАГРЕГАТА (57) Изобретение относится к гидромашиностроению. Устройство для поворота ротора

„„Я0„„1634813 д 1 гидроагрегата содержит зубчатый диск 1, закрепленный на роторе 2. Привод установлен на корпусе 4 гидроагрегата. Редуктор подключен к валу электродвигателя 5 привода. Кривошип 7 подключен к редуктору и снабжен опорой 8 с роликом 9. При вращении кривошипа 7 ролик 9 воздействует поочередно на зубья диска 1, поворачивая ротор 2 за один оборот кривошипа 7 на угол а, что позволяет снизить трудоемкость и повысить точность при измерении биений нала гидроагрегата. 1 з. п. ф-лы, 2 ил.

1634813

Формула изобретения

1О и=36!!" /ч и d=2R/tg <, п=360 /с(и d=2R/tg, Л (.)к тавитгд ь В Орехов

Редан г))!) М Ксп) меш Техред А. Кравчук Корректор И. Эрдейи

Заки) ):38 Тираж 288 Г!одписное

НН !!И(11! 1 ))) у,(г)рсгвенного комитета по изобретениям и открытиям при ГКНТ СССР

l 18035, Москва, Ж -35, Раушская наб., д. 4/5! lроизьод THLнно инда геди,ский комбинат «11атент», г. Ужгород, ул. Гагарина, 10!

И )обретение относится к гидромашино(троению и может быть использовано в устрой< твах для поворота ротора гидроагрегата.

1((.)1ь изобретения — снижение трудоемко(ти и повышение точности при измерении би(ний валы и!дроагрегата.

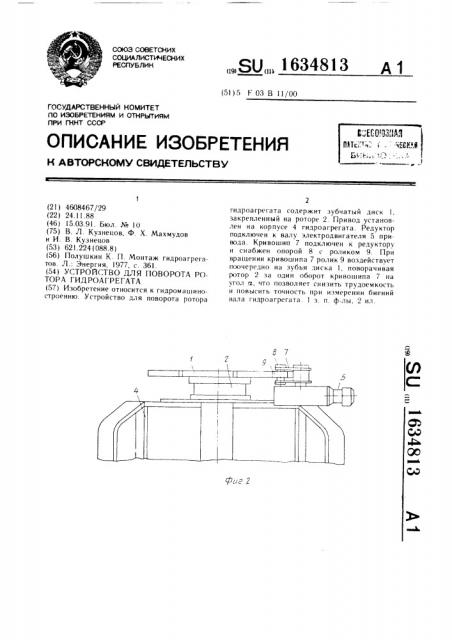

Иы фнг. 1 показано устройство, поперечный разрез; на фиг. 2 -- то же, вид спереди.

Устр()йство для поворота ротора гидроыгрегаты содержит зубчатый диск 1, закреп.«н11blé на роторе 2, и привод 3, установлен1дй и;) корпусе 4 гидроагрегата и взаимолс ис i в; кнций с зубчатым диском l. Привод 3 пыполн; и н виде электродвигателя 5, редукгоры 6, 1п).1клк)ченного к валу (не показан) элекгр<)днигатезя 5, и кривошипа 7, подключенного к родуKTopv 6 и снабженного опор))й !(г роликом 9. Количество и зубьев 10 диск;1 и еш) наружный диаметр d опреде.111)о l сн н 1 ();1 В11(сн ИЙ:,ло ч;гол )яеж.!у измерительными сечениями ротора 2;

)г радиус поворота кривошипа.

",."; ройство рыботает следующим обра«)))1 .

В !);11цение выла электродвигателя 5 черо) редуктор 6 и(редыется 118 кривошип 7, )«)з !(йст1)х к)щий через ролик !! на один нз

)убь«н ll! дискы 1, н результате чего ротор 2 поворачивается. После выхода ролика 9 из зацепления с зубом 10 диска 1 ротор 2 останавливается, а кривошип 7 поворачивается вокруг своей оси и входит в зацепление с другим зубом 10, снова приводя ротор 2 в движение. Измерения биений производятся во время отсутствия контакта ролика 9 с диском 1, когда ротор 2 неподвижен.

1. Устройство для поворота ротора гидроагрегата, содержащее зубчатый диск, закрепленный на роторе, и привод, установленный на корпусе гидроагрегата и взаимодействующий с зубчатым диском, отличающееся тем, что, с целью снижения трудоемкости и повышения точности при измерении биений вала гидроагрегата, привод выполнен в виде электродвигателя, редуктора, подключенного к валу электродвигателя, и кривошипа, подключенного к редуктору и снабженного опорой с роликом для взаимодействия с зубьями диска.

2. Устройство по п. 1, отличающееся тем, что количество зубьев диска и и его наружный диаметр d определяются из уравнений где n - угол между измерительными сечениями ротора;

30 R -- радиус поворота кривошипа.
