Канатный зажим

Канатный зажим

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному машиностроению и может быть использовано для образования петли при изготовлении грузозахватных приспособлений и монтажной оснастки. Цель изобретения - повышение несущей способности. На рабочих поверхностях (РП) 6 и 7 колодок 1 и 2 размещены ветои 8 и 9 каната. Профиль РП 6 и 7 выполнен волнообразным в продольном сечении. Профиль образован последовательно сопряженными полуокружностями большего 10 и меньшего 11 радиусов. Сведенные ветви 8 и 9 каната размещают между колодками 1 и 2 на РП 6 и 7. Для избежания пластических деформаций проволок каната затяжку болтов производят , начиная с центрально расположенных. Благодаря выполнению профиля РП 6 и 7 в виде последовательно сопряженных полуокружностей увеличивается поверхность трения, что обеспечивает повышение несущей способности зажима. 6 ил.

СОЮЗ COSETCKVIX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я1s F 16 G 11/00

ГОСУДАРCTВЕН11ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ х, 117 I

I

/ г

/

/

/ г (21) 4437162/27 (22) 07.06.88 (46) 15.03.91. Бюл,10 (71) Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (72) Э,Н,Исаков (53) 621.85.053(088.8) (56) Авторское свидетельство СССР

N97032,,кл. 47 d 12, 1952. (54) КАНАТНЫЙ ЗАЖИМ (57) Изобретение относится к подъемнотранспортному машиностроению и может быть использовано для образования петли при изготовлении грузозахватных приспособлений и монтажной оснастки. Цель изобретения — повышение несущей

„, Ы„„1634871 А1 способности. На рабочих поверхностях (РП) б и 7 колодок 1 и 2 размещены ветви 8 и 9 каната. Профиль РП 6 и 7 выполнен волнообразным в продольном сечении. Профиль образован последовательно сопряженными полуокружностями большего 10 и меньшего

11 радиусов. Сведенные ветви 8 и 9 каната размещают между колодками 1 и 2 на РП б и 7. Для избежания пластических деформаций проволок каната затяжку болтов производят, начиная с центрально расположенных. Благодаря выполнению профиля РП б и 7 в виде последовательно сопряженных полуокружностей увеличивается поверхность трения, что обеспечивает повышение негущей способности зажима.

6 ил.

1634871

Изобретение относится к подъемнотранспортному машиностроению и может быть использовано для образования петли при изготовлении груэозахватных приспособлений и монтажной оснастки, Цель изобретения — повышение несущей способности.

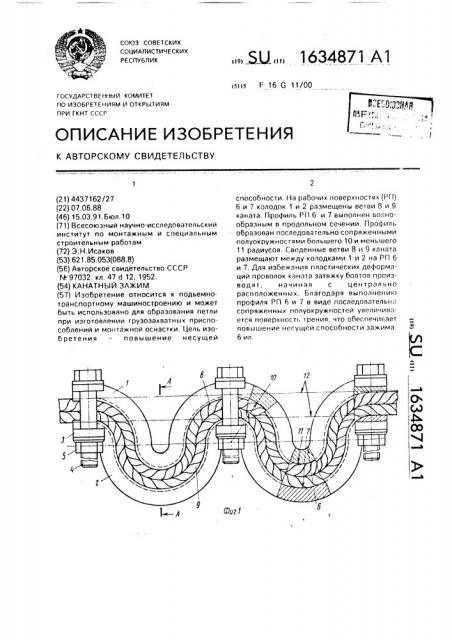

На фиг.1 изображен зажим, общий вид; на фиг.2 — то же, вид сверху; на фиг,3-6— разрез А-А на фиг.1 (рабочая поверхность колодок, примеры исполнения).

Зажим содержит две колодки 1 и 2, стянутые через планки 3 болтами 4 с гайками 5.

На рабочих поверхностях 6 и 7 колодок 1 и

2 размещены ветви 8 и 9 каната. Профиль рабочих поверхностей 6 и 7 выполнен волнообразным в продольном сечении. Профиль образован последовательно сопряженными полуокружностями большего 10 и меньшего 11 радиусов. Концы рабочих поверхностей 6 и 7, примыкающие к торцам колодок 1 и 2, расположены на одной прямой 12, которая является касательной к одноименным окружностям, Сведенные ветви 8 и 9 каната раэмещаютмежду колодками 1 и 2 на рабочих поверхностях 6 и 7. Устанавливают планки 3 и болты 4 с гайками 5. Для избежания пласти-ческих деформаций проволок каната затяжку болтов 4 производят, начиная с центрально расположенных.

Благодаря выполнению профиля рабочих поверхностей в виде последовательно

5 сопряженных полуокружностей обеспечивается угол обхвата (зона трения) канатом цилиндрической шероховатой поверхности, равный и л, где n — число полуокружностей, что в свою очередь, обеспечивает по10 вышение несущей способности зажима.

Формула изобретения

Канатный зажим, содержащий жестко соединенные между собой две колодки с рабочими поверхностями для укладки вет15 вей каната, при этом профиль каждой рабочей поверхностей в продольном сечении выполнен волновообразным и концы каждой из них, примыкающие к торцам колодок, расположены на одной прямой, касатель20 ной к волнообразному профилю,о т л и ч а юшийся тем, что, с целью повышения несущей способности зажима путем увеличения поверхности контакта, волнообразный профиль рабочей поверхности

25 выполнен в виде последовательно сопряженных между собой полуокружностей, при этом рабочая поверхность по крайней мере одной колодки в поперечном сечении выполнена вогнутой.

1634871

А я

Составитель Ю,Королев

Техред M.Ìîðãåíòàë Корректор M,Màêñèìèøèíåö

Редактор А.Огар

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 741 Тираж 355 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
