Изобретение может быть использовано для транспорта высоковязких и легкозастывающих продуктов. Цель изобретения - интенсификация теплооР мена и снижение металлоемкости трубопровода (ТП), ТП с обогревом состоит из двух секций 1, 2 основного ТП и плотно прикрепленного сваркой к нему ТП-спутника 3, выполненного в пнде полуцилиндра. Полуцилиндр расположен с зазором относительно основного ТП, 2 ил. 3 (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК ((1)q Г 6 1 53/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4268626/?9 (?2) 19.05.87 (46) 15,03,91. Бнзл. N- 10 (71) Украинский проектно-технологический и конструкторский институт органиэации производства и экономики монтажных и специальных строительных работ (72). H.В.Выговский, А.П.Тесло и Б.Д,Орешник (53) 621.646.973(088,8) (56) Николаевский Е.Я. и др. Технологические трубопроводы в промышленном строительстве. М.: Стройиздат, 1979, с. 759, рис. 24.в °

„„SU„„1634939.

2 (54) ТРУБОПРОВОД С ОБОГРЕВОМ (57) Изобретение может быть использовано для транспорта высоковяэких и легкозастывающих продуктов. Цель изобретения — интенсификация теплообмена и снижение металлоемкости трубопровода (ТП), ТП с обогревом состоит из двух секций 1 2 основного

ТП и плотно прикрепленного сваркой к нему ТП-спутника 3, выполненного в вице полуцилиндра. Полуцилиндр расположен с зазором относительно основного ТП, ? ил.

1634939

Формула и э о б р е т е н и я

Трубопровод с обогревом, состоящий иэ основного трубопровода и трубопровода-спутника, о т л и ч а юшийся тем, что, с целью интенсификации теплообмена и снижения металлоемкости, трубопровод-спутник выполнен в виде полуцилиндра, рас" положенного с зазором относительно основного трубопровода и плотно прикрепленного краями к нему.

Риг.2

Составитель А.Старикова

Редактор Л.Веселовская Техред JI.Îëèéíûê Корректор B.fèðíÿê

Заказ 744

Тираж 4?9

Подписное

В1ЯИП11 Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к. транспорту высоковязких и легкоэастывающих продуктов.

Целью изобретения является ин5 тенсиФикация теплообмена и снижение металлоемкости за счет выполнения трубопровода спутника в виде полуцилиндра, расположенного с зазором относительно основного трубопровода и плотно прикрепленного краями к нему.

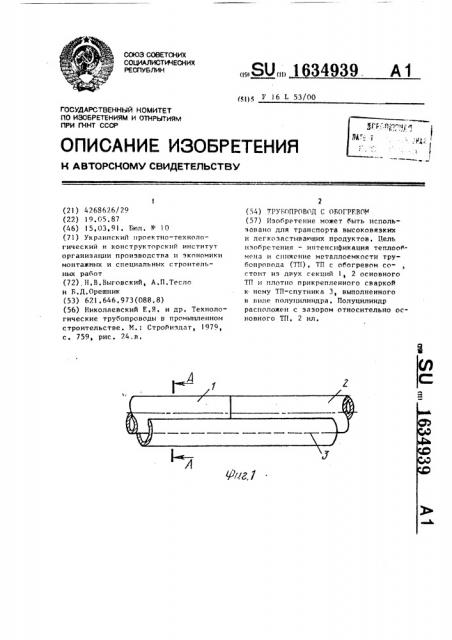

Па фиг.1 показан трубопровод с обогревом, общий вид; па фиг,2 — разрез А-А на 1>иг.1, 15

Трубопровод с обогревом состоит из двух секций 1 и 2 основного трубопровода и плотно прикрепленного например сваркой, к нему трубопровода-спутника 3, выполненного в виде 20 полуцилиндра, расположенного с зазором относительно, основного трубопровода, Трубопровод с обогревом покрывается теплоизоляцией (не показана). 25

Трубопровод с обогревом работает следующим образом.

По трубопроводу-спутнику 3 подают теплоноситель и одновременно по основному трубопроводу прокачивают 30 легкозастывающий продукт. Теплоноситель, перемещаясь по трубопроводуспутнику, нагревает нижнюю часть основного трубопровода, который, нагреваясь, передает тепло транспортируемому продукту, Кроме того, наружная стенка трубопровода-спутника, будучи плотно соединенной своими краями с основным трубопроводом, sa счет теплопроводности металла передает ему полученное от теплоносителя тепло.

В связи с тем, что трубопровод снаружи полностью закрыт теплоизоляцией, прогрев продукта, находящегося в основном трубопроводе, обеспечивается в пределах заданного температурного режима,
