Реферат



Изобретение относится к холодильной технике, и именно к технологии изготовления холодильных .шкафов бытовых холодильников о Целью изобретения является повышение качества сборки . Соединяют наружную и внутреннюю облицовки 1 и 3 с образованием между ними полости, куда вставляют емкость 6 из легкодеформируемого материала с низким коэффициентом теплопроводности , и в эту емкость 6 осуществляют подачу жидкого наполнителя, который вспенивается, расширяется, преобразуется в вязкую пастообразную массу , которая заполняет всю межоблицовочную полость. Емкость 6 при этом деформируется, разрушается, предотвращая образование пустот в полости. 2 ил„

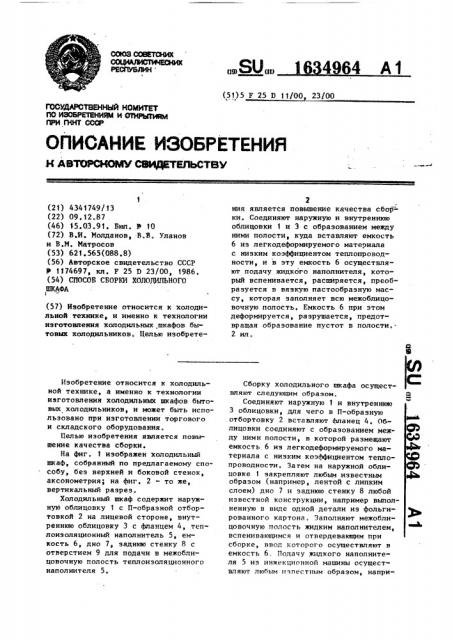

СОЮЗ COBKTCHHX ()9) (И) 6464 А1 (51)5 Р 25 D 11/00 23/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУД СТ8ЕННЫЙ НОМИТЯТ

ПО ИЗОБРЕ П .НИЯМ И ОТНРЫТИИМ

flPH ГКНТ СССР

Н АВТОБУСНОМУ CIEINITRhhCTBV (21) 4341749/13 (22) 09. 12.87 (46) f5,.03.91. Бюп. Р .10 (72) В.И. Молданов, В.В. Уланов и В.М. Матросов (53) 621.565(088.8) (56) Авторское свидетельство СССР

У 1174697, кл. F 25 D 23/00, 1986. (54) СПОСОБ СБОРКИ ХОЛОДИЛЬНОГО

ШКАФА (57) Изобретение относится к холодильной технике, и именно к технологии изготовления холодильных шкафов бытовых холодильников. Целью изобретеИзобретение относится к холодильной технике, а именно к технологии изготовления холодильных шкафов бытовых холодильников, и может быть использовано при изготовлении торгового и складского оборудования.

Целью изобретения является повышение качества сборки.

На фиг. 1 изображен холодильный шкаф, собранный по предлагаемому способу, без верхней и боковой стенок, аксонометрия; на фиг. 2 — то же, вертикальный paspes.

Холодильный шкаф содержит наружную облицовку 1 с П-образной отбортовкой 2 на лицевой стороне, внутреннюю облицовку 3 с фланцем 4, теплоиэоляционный наполнитель 5, емкость 6, дно 7, заднюю стенку 8 с отверстием 9 для подачи в межоблицовочную полость теплоиэоляционного наполнителя 5.

2 ния является повышение качества сборки. Соединяют наружную и внутреннюю облицовки 1 и 3 с образованием между ними полости, куда вставляют емкость

6 из легкодеформируемого материала с низким коэффициентом теплопроводности, н в эту емкость 6 осуществляют подачу жидкого наполнителя, который вспенивается, расширяется, преобразуется в вязкую пастообразную массу, которая заполняет всю межоблицовочную полость. Емкость 6 при этом деформируется, разрушается, предотвращая образование пустот в полости. °

2 ил.

Сборку холодильного шкафа осуществляют следующим образом.

Соединяют наружную 1 и внутреннюю

3 облицовки, для чего в П-образную отбортовку 2 вставляют фланец 4. Облицовки соединяют с образованием между ними полости, в которой размещают емкость 6 из легкодеформируемого материала с низким коэффициентом теплопроводности, Загем на наружной облицовке 1 закрепляют любым известным образом (например, лентой с липким слоем) дно 7 и заднюю стенку 8 любой известной конструкции, например выполненную в виде одной детали нэ фольгированного картона. Заполняют межоблицовочную полость жидким наполнителем, вспенивающимся и отвердевающим при сборке, ввод которого осуществляют в емкость 6, Подачу жидкого наполнителя 5 из инжекционной машины осуществляют любым известным образом, напри-.

1634964 мер посредством гибкого трубопровода, остающегося в межоблицовочной полости после сборки.

Жидкий теплоизопяКионный наполнитель 5, например пенополиуретан, за5 литый в емкость 6, начинает в ходе реакции полимеризации вспениваться и расширяться и из жидкого состояния преобразуется в вязкую пастообразную массу, которая заполняет всю межоблицовочную полость.

После окончания реакции вспенивания наполнитель 5 отвердевает и свя-зывает все детали в единую конструкциюо

Изготовление емкости 6 иэ легкодеформируемого материала, например

Hs бумаги, повышает качество теплоизоляциии, так как в процессе вспе- 2р нивания и расширения наполнителя 5 эта емкость деформируется (разрушается) и не оказывает сопротивления расширению наполнителя 5, что предотвращает образование пустот и непро- д5 ливов наполнителя 5 по объему межоблицовочной полости..

Использование емкости 6 позволяет исключить трудоемкие и длительные по времени операции по герметизации мест соединения облицовок 1 и 3 специальным уплотнителем и исключить попадание теплоизоляционного наполнителя

sa пределы межоблицовочного пространства, так как в места соединения облицовок 1 и 3 он попадает уже не в жидком виде, а в вязком пастообразном состоянии. Емкость 6 позволяет удержать жидкий наполнитель в одном месте холодильного шкафа и не препятствовать заполнению межстенной полости наполнителем 5, перешедшим в вязкое состояние. Давление, вызываемое самим расширяющимся наполнителем 5, способствует тому, что он заполняет все зоны межоблицовочной полости.

Использование предлагаемого способа сборки холодильного шкафа по сравнению с существующими способами обеспечивает более высокое качество сборки, устраняет трудноисправимый брак, способствует снижению материалоемкости и трудоемкости изготовления, позволяет автоматизировать сборочные операции.

Формула и э о б р е т е н и я

Способ сборки холодильного шкафа, предусматривающий соединение наружной и внутренней облицовок с образованием между ними полости, введение в. последнюю жидкого наполнителя, вспенивающегося и отвердевающего при сборке, отличающийся тем, что, с целью повышения качества сборки, в межоблицовочной полости размещают емкость из легкодеформиру« емого материала с низким коэффициентом теплопроводности и подачу жидкого наполнителя осуществляют в эту емкость.

1634964

Риг.2
